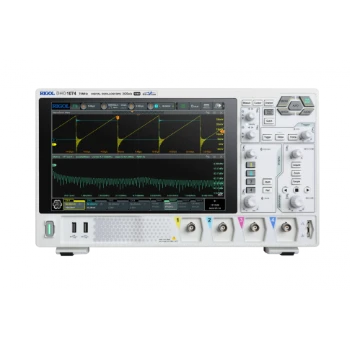

Осциллограф цифровой RIGOL DHO1074
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения RIGOL DHO1074, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.
Внедрение в архитектуру осциллографа RIGOL DHO1074 нового запатентованного чипсета «Centaurus» обеспечивает:
- высокую максимальную скорость захвата сигнала — 1 500 000 осц/сек в режиме работы «UltraAcquire», максимальную глубину памяти — до 100 млн точек (опционально, при работе 1-го канала);
- стандартное 12-битное разрешение встроенного АЦП по вертикали.
Все эти параметры дополнены самым низким уровнем собственных шумовых наводок среди множества других малобюджетных моделей цифровых осциллографов.
Основные характеристики цифрового запоминающего осциллографа RIGOL DHO1074:
- 4 аналоговых входных канала плюс порт для внешнего запуска (EXT);
- максимальная полоса пропускания: 70 МГц;
- время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 5,0 нсек;
- частота дискретизации максимальная: 2 Гвыб/с на канал при работе 1-го канала (1 Гвыб/с на 2 канала, 500 Мвыб/с при работе всех 4-х каналов);
- максимальная стандартная память: 50 млн точек на канал при работе 1-го канала (25 млн точек при работе 2-х каналов, 12,5 млн точек — при работе 4-х каналов);
- максимальная память (опция расширения): 100 млн точек на канал при работе 1-го канала ( 50 млн точек при работе 2-х каналов, 25 млн точек при работе 4-х каналов);
- стандартное вертикальное разрешение АЦП: стандартно 12 бит
- максимальная скорость захвата: до 50 000 осц/с (векторный режим), до 1 500 000 осц./с (режим UltraAcquire);
- анализ осциллограмм: до 500 000 кадров;.
- расширенная синхронизация: 17 типов, штатно;
- декодирование протоколов: 5, штатно;
- 41 тип автоизмерений;
- математические функции;
- статистика;
- функция БПФ;
- встроенный цифровой вольтметр;
- встроенный частотомер;
- интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
- дисплей: диагональ — 10,1", цветной, сенсорный, 1280 х 800 пикс;
- вес: 3,8 кг;
- размеры: 358 x 215 x 121 мм.
Технические характеристики представленного в каталоге цифрового осциллографа RIGOL DHO1074, включая полосу пропускания, полностью соответствует заявленным. Прибор обеспечивает высокое разрешение для каждого канала, что критично в работе с высокочастотным электронным оборудованием, и позволяет детально изучить любой сигнал.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит12
-
Вес, г4000
-
Время нарастания, нс5
-
Габариты, мм358x215x121
-
Глубина записи50М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI
-
КомплектацияОсциллограф цифровой RIGOL DHO1074.
Пробники пасивные - 4 шт.
Кабель питания.
USB-кабель. -
Коэффициент развертки2 нс/дел - 1000 с/дел
-
Максимальная частота дискретизации, ГГц2
-
Полоса пропускания, МГц70
-
СерияDHO1000
-
Тип дисплеяСенсорный 10,1”
-
Тип осциллографаЦифровой
-
Число каналов4
-
Чувствительность500 мкВ/дел - 10 В/дел
