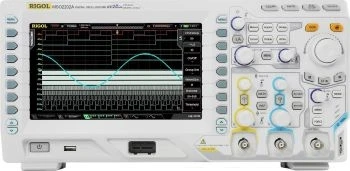

Осциллограф цифровой RIGOL MSO2202A
Осциллограф смешанных сигналов RIGOL MSO2202A обладает улучшенными характеристиками, дополнительными функциями запуска и широкими возможностями для анализа сигналов.
Цифровой осциллограф смешанных сигналов модели RIGOL MSO2202A имеет полосу пропускания 200 МГц, частоту дискретизации 2 Гвыб/сек и 2 аналоговых канала.
Ключевая возможность прибора — гибкая синхронизация и запуск, что необходимо для отладки протоколов сбора и передачи данных, таких как SPI и RS. Встроенные логические анализаторы позволяют задать точный уровень порога для цифровых каналов, кардинально упрощая декодирование и анализ множества параметров. Оборудование имеет низкий собственный шум и чувствительность 1 дел (< 10 мВ) и 0,3 дел (>10 мВ). Разрешение в 8 бит и захват импульсов длительностью от 5 нс гарантируют детальное отображение.
Функциональные возможности осциллографов серии RIGOL MSO2202A:
- полоса пропускания: 200МГц;
- максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек;
- количество каналов: 2;
- максимальная скорость регистрации: до 50 000 осциллограмм в секунду;
- возможность записи и воспроизведения: до 65 000 кадров;
- коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M_), 500 мкВ/дел ~ 1 В/дел (50 _);
- коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
- градации яркости при отображении формы сигнала: до 256;
- глубина памяти: 14M (опционально: 56М);
- вертикальное разрешение: 8 бит;
- режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I2C, RS232, SPI, USB, FlexRay, CAN;
- математические операции;
- запуск по данным последовательной шины и декодирование (опционально) протоколов: I2C, SPI, RS232, CAN и т.д.;
- широкие возможности автоматических измерений со статистикой;
- инновационная технология от Rigol — UltraVision;
- дисплей: цветной, ЖК, диагональ 20 см, 800х480;
- интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
- габариты DS2302A: 361х180х130 (мм);
- вес: 4.0 кг;
- включены в Госреестр СИ, регистрационный № 54989-13;
- гарантия 1 год.
Данный осциллограф смешанного типа незаменим при работе со сложными современными системами, где одновременно присутствуют аналоговые и цифровые сигналы. Полоса пропускания в 200 МГц и наличие большого числа каналов позволяют комплексно анализировать взаимодействие различных частей электронного устройства, выявляя проблемы на стыке технологий.
Важно! Лабораторный измерительный прибор RIGOL можно расширять. Кроме того, осциллограф совместим с токовыми пробниками, что делает его универсальным измерителем.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г4000
-
Габариты, мм361x180x130
-
Глубина записи14М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияОсциллограф цифровой RIGOL MSO2202A.
Осциллографические щупы – 2 шт.
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство по эксплуатации.
CD диск с руководством по эксплуатациКоэффициент развертки1 нс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц2Полоса пропускания, МГц200СерияMSO2000AТип дисплеяЦветной 8”Тип осциллографаЦифровойЧисло каналов2+16Чувствительность500 мкВ/дел - 10 В/дел
