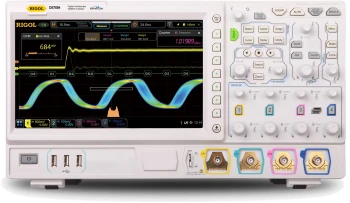

Осциллограф цифровой RIGOL DS7054
Цифровой запоминающий осциллограф RIGOL DS7054 — это 4 независимых средства измерения, интегрированных в единый корпус многофункционального прибора. Кроме собственно функций высокопроизводительного осциллографа, пользователю доступны следующие измерительные возможности:
- цифровой вольтметр;
- высокоточный частотомер;
- анализатор цифровых протоколов.
Цифровой запоминающий осциллограф RIGOL DS7054 имеет 4 входных аналоговых канала, полосу пропускания по частоте до 500 МГц, максимальную частоту дискретизации 10 Мвыб/с при задействовании 1 входного канала (до 5 Мвыб/с при задействовании 2-х входных каналов, по 2.5 Мвыб/с — при задействовании всех 4-х входных каналов).
Инновационные функции анализа параметров входного сигнала и широкий спектр возможностей по визуализации, декодирование последовательных протоколов, дополнительные условия запуска, расширенные возможности функции БПФ, отображение интенсивности входного сигнала на экране градациями цвета и в виде гистограммы — вот далеко не полный список преимуществ цифрового осциллографа RIGOL DS7054.
Наличие сверхвысокого соотношения частоты дискретизации и полосы пропускания, экстремально большая длина записи, четкое отображение формы сигнала на большом сенсорном дисплее, превосходная скорость захвата осциллограмм сигнала и мощные функции анализа данных — все это дополняет основные технические показатели осциллографа RIGOL DS7054.
Значения многих характеристик данного прибора в базовой комплектации достигли своего практического потолка, физически ограниченного текущим уровнем развития электронной цифровой техники. Тем не менее, заказчику предлагается широкий выбор дополнительных принадлежностей и программных опций, а также специальное прикладное программное обеспечение, существенно увеличивающие возможности прибора.
Цифровой запоминающий осциллограф RIGOL DS7054. Основные характеристики:
- количество входных аналоговых каналов: 4 +1 канал EXT;
- полоса пропускания до 500 МГц;
- время нарастания (Rising time (typical)): от 700,00 пс;
- максимальная частота дискретизации в режиме реального времени: 10 Гвыб.с;
- максимальная скорость регистрации: до 600 000 осциллограмм в секунду;
- глубина памяти (базовое значение): 100 М точек (50 М точек — два канала; 25 М точек — четыре канала);
- глубина памяти (опционально): до 500 М точек (250 М точек — два канала; 125 М точек — четыре канала);
- возможность записи и воспроизведения: до 450 000 кадров в режиме реального времени и непрерывной записи и воспроизведения осциллограмм;
- инновационная технология воспроизведения и анализа от Rigol: UltraVision II;
- дисплей: цветной, ЖК, сенсорный, диагональ 10,1" (20 см), разрешение 1024х600;
- гарантия — 3 года.
Технология UltraVision II, большой сенсорный экран и гибкий пользовательский интерфейс делают прибор удобным инструментом в разработке, наладке и ремонте электроники, предоставляя широкие возможности для анализа и захвата сложного сигнала одновременно по четырем каналам. Осциллограф способен запоминать большие объемы данных о форме сигнала, что критически важно для отладки протоколов и сложных систем, где задействован каждый из нескольких каналов.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г7100
-
Время нарастания, нс0,7
-
Габариты, мм410x224x135
-
Глубина записи500М
-
Госреестр СИДа
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI, AUX
-
КомплектацияОсциллограф цифровой RIGOL DS7054.
Осциллографические щупы – 4 шт. пассивных (500 МГц) RP3500A.
Крышка на переднюю панель.
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство пКоэффициент развертки500 пс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц10Полоса пропускания, МГц500СерияDS7000Тип дисплеяСенсорный 10,1”Тип осциллографаЦифровойЧисло каналов4Чувствительность1 мВ/дел - 1 В/дел / 1 мВ/дел - 10 В/дел
