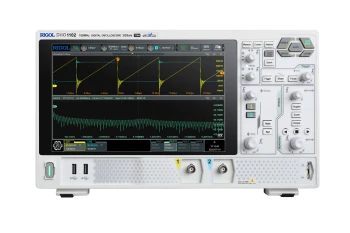

Осциллограф цифровой RIGOL DHO1102
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения RIGOL DHO1102, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.
Внедрение в архитектуру осциллографа RIGOL DHO1102 нового запатентованного чипсета «Centaurus» обеспечивает:
- высокую максимальную скорость захвата сигнала — 1 500 000 осц/сек в режиме работы «UltraAcquire», максимальную глубину памяти — до 100 млн точек (опционально, при работе 1-го канала);
- стандартное 12-битное разрешение встроенного АЦП по вертикали — такое высокое разрешение позволяет детально анализировать сигналы.
Все эти параметры дополняются самым низким уровнем собственных шумовых наводок среди множества других малобюджетных моделей цифровых осциллографов.
Основные характеристики цифрового запоминающего осциллографа RIGOL DHO1102:
- 2 аналоговых входных канала плюс порт для внешнего запуска (EXT);
- максимальная полоса пропускания: 100 МГц;
- время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 3,50 нсек;
- частота дискретизации максимальная: 2 Гвыб/с на канал при работе 1-го канала (1 Гвыб/с на 2 канала);
- максимальная стандартная память: 50 млн точек на канал при работе 1-го канала (25 млн точек при работе 2-х каналов);
- максимальная память (опция расширения): 100 млн точек на канал при работе 1-го канала ( 50 млн точек при работе 2-х каналов);
- стандартное вертикальное разрешение АЦП: стандартно 12 бит;
- максимальная скорость захвата: до 50 000 осц/с (векторный режим), до 1 500 000 осц./с (режим UltraAcquire);
- анализ осциллограмм: до 500 000 кадров;
- расширенная синхронизация: 17 типов, штатно;
- декодирование протоколов: 5, штатно;
- 41 тип автоизмерений;
- математические функции;
- статистика;
- функция БПФ;
- встроенный цифровой вольтметр;
- встроенный частотомер;
- интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
- дисплей: диагональ — 10,1", цветной, сенсорный, 1280 х 800 пикс;
- вес: 3,8 кг;
- размеры: 358 x 215 x 121 мм.
Этот 2-канальный осциллограф способен запоминать большие объемы данных, что важно для поиска редких событий. Для каждого канала доступны все режимы измерений.
Технические характеристики представленного в каталоге прибора полностью соответствуют заявленным. Чтобы купить современный цифровой осциллограф RIGOL DHO1102 на два канала с широкой полосой пропускания и отличным разрешением, оставьте заявку на сайте или свяжитесь с менеджерами по телефону. Специалисты ответят на интересующие вопросы и помогут с оформлением заказа.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит12
-
Вес, г4000
-
Время нарастания, нс3,5
-
Габариты, мм358x215x121
-
Глубина записи50М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI
-
КомплектацияОсциллограф цифровой RIGOL DHO1102.
Пробники пасивные - 2 шт.
Кабель питания.
USB-кабель. -
Коэффициент развертки2 нс/дел - 1000 с/дел
-
Максимальная частота дискретизации, ГГц2
-
Полоса пропускания, МГц100
-
СерияDHO1000
-
Тип дисплеяСенсорный 10,1”
-
Тип осциллографаЦифровой
-
Число каналов2
-
Чувствительность500 мкВ/дел - 10 В/дел
