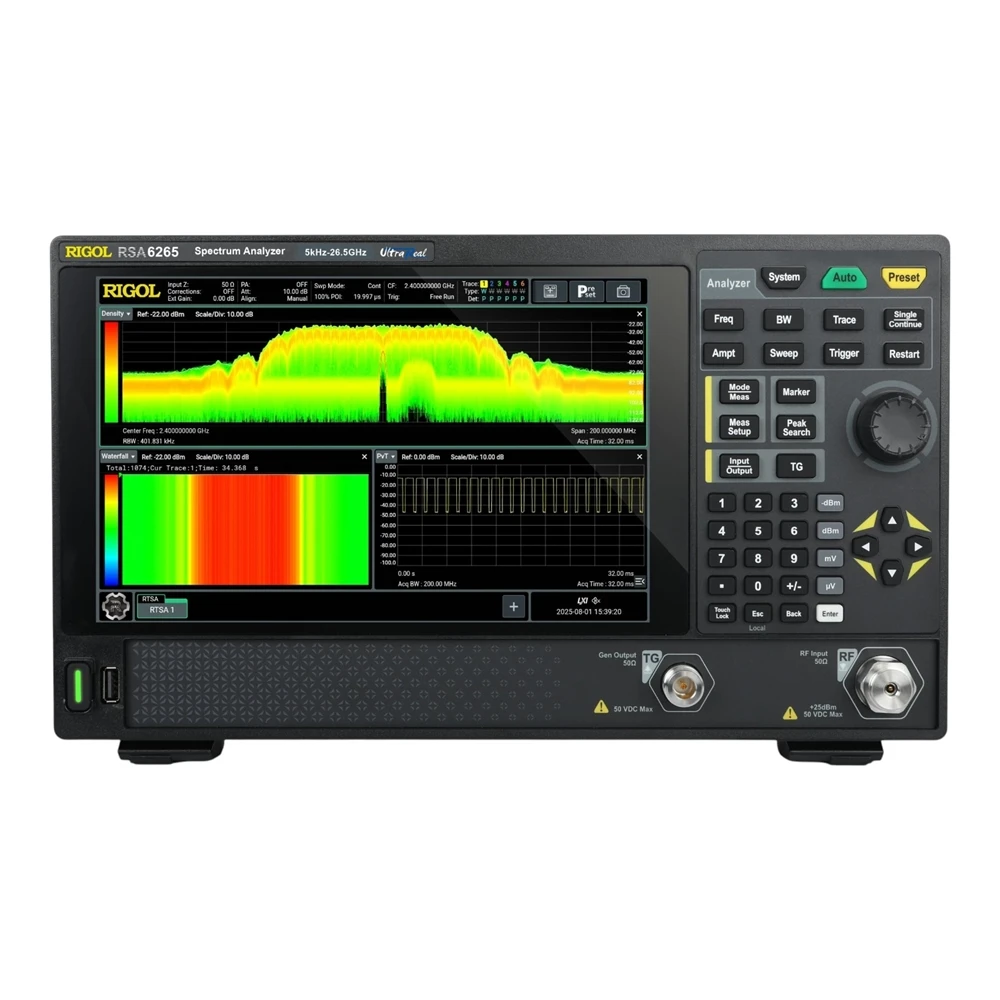

Анализатор спектра RIGOL RSA6265
RIGOL RSA6265 старшая модель прибора во флагманской серии многофункциональных анализаторов спектра реального времени класса HighEnd - RIGOL RSA6000!
Анализатор спектра реального времени RIGOL RSA6265 с верхней границей полосы пропускания по частоте 26,5 ГГц предназначен для решения самых сложных задач спектрального (частотного) анализа электронных сигналов.
Нижняя граница полосы пропускания у модели анализатора спектра реального времени RIGOL RSA6265 равна 5 кГц.
Архитектура анализатора спектра реального времени RIGOL RSA6265 построена на уникальной платформе "UltraReal", сочетающей в себе высокопроизводительные функции по отбору (захвату) входных сигналов, передовые методы частотного анализа, (включая анализ в реальном времени на широких интервалах частот, полоса анализа до 200 МГц и длительность сигнала от 7,45 мкс), и компактный дизайн.
Благодаря быстрому переключению режимов одним щелчком мыши, удаленному веб-управлению, анализатор спектра RIGOL RSA6265 может с успехом применяться для исследований и разработок, проверки подлинности и устранения неполадок. Прибор обеспечивает высокую производительность и обладает компактным форм-фактором переносного устройства.
Анализатор спектра в реальном времени RIGOL RSA6265 многофункциональный прибор, способный обеспечить специалисту особые виды измерений, которые характерны для цифровых осциллографов, например, функционал запоминающего осциллографа, в сферу частотного анализа.
Таким образом, анализатор спектра RIGOL RSA6265 сочетает в себе высокую производительность в реальном времени, расширенные возможности отображения данных и многочисленные возможности запуска, позволяющие быстро фиксировать, идентифицировать и анализировать сложные события.
Многофункциональность анализатора спектра RIGOL RSA6265 соответствует принципу "6 приборов в 1-ом корпусе" и обеспечивает пользователю измерительные возможности следующих приборов:- анализатор спектра общего назначения (режим GPSA),
- анализатор спектра реального времени (режим RTSA),
- анализатор векторных сигналов (режим VSA, опция);
- следящий генератор (T08, опция),
- измеритель электромагнитных помех (режим EMI опция);
- измеритель параметров аналоговых видов модуляции (ADM, опция).
Основные технические характеристики анализаторов спектра RIGOL RSA6265
- Полоса частотного анализа: от 5 кГц до 26,5 ГГц
- Полоса пропускания в режиме реального времени: 80 МГц стандартно (200 МГц - опция);
- Скорость развертки: до 4 ТГц/с (быстрый и точный захват переходных сигналов); Широкий анализ и демодуляция сигналов в полосе пропускания до 200 МГц.
- Встроенный предусилитель (опция P26) - внешние модули не требуются;
- Компактный и портативный прибор, легко устанавливается в способен работать даже в полевых условиях (батарейное питание - опция).
- Управление с помощью сенсорных клавиш на экране прибора, поддержка удаленного веб-управления;
- Цветной сенсорный дисплеем 10,1 дюйма (диагональ 25,7 см) и интуитивно понятное управление.
- Сочетание функции запуска по частотной маске с возможностями построения спектрограмм сигналов в амплитудной, частотной и временной областях.
- Полоса разрешения (RBW) 2 Гц.
- Средний уровнем собственных шумов (DANL -163 дБм, опциональный предусилитель включен).
- Время развертки 1 мс.
- Стандартная комплектация поставки .
- Анализатор спектра RIGOL RSA6265.
- Кабель питания.
- Руководство по эксплуатации.
Дополнительная комплектация (опции и аксессуары)
- опции расширенных режимов работы RSA6000-"xxx" ("VSA", "EMI", "ADM");
- опция расширенных измерений: RSA6000-AMK;
- предусилитель - RSA6000-P26;
- встроенный трекинг-генератор с полосой до 8, 5 ГГц: RSA6000-T08 ;
- расширение полосы анализа сигнала в обычном режиме до 200 МГц: RSA6000-R200;
- расширение полосы анализа сигнала в реальном времени до 200 МГц: RSA6000-RB200;
- комплект аксессуаров для общих измерений: DSA Utility Kit;
- радиочастотный адаптер: RF Adaptor Kit;
- переходник повышения импеданса с 50 Ом до 75 Ом: RF CATV Kit;
- комплект аттенюаторов 6 дБ (1 шт), 10 дБ (2 шт): RF Attenuator Kit ;
- 30 дБ высокомощный аттенюатор (свыше 100 Вт): ATT3301H;
- зонд ближнего поля: NFP-3;
- сборочный комплект для монтажа в стойку (RackMountKit): RM3031;
- несколько видов дополнительных соединительных кабелей;
- программное обеспечение - Ultra Spectrum;
- программное обеспечение для ЭМСиспытаний: S1210 EMI Pre-compilance Software;
- мост для измерения КСВН:VB1032;
- мост для измерения КСВН: VB1080
-
Бренд (производитель)RIGOL
-
Вес, кг5,3
-
Диагональ, дюйм10,1
-
ДисплейДа
-
КомплектацияАнализатор спектра.
Кабель питания.
Руководство по эксплуатации. -
Полоса пропускания, МГц80
-
Режим работыGPSA, RTSA, VSA, T08, EMI, ADMl
-
Тип дисплеяЦветной сенсорный
-
Уровень (DANL) шумов, дБм163
