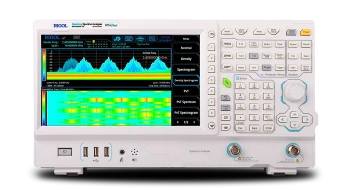

Анализатор спектра RIGOL RSA3015E-TG

Анализатор спектра RIGOL RSA3015E-TG сочетает лабораторную точность с интуитивным управлением. Диапазон 1 Гц – 3 ГГц и встроенный трекинг-генератор делают его незаменимым для проектирования СВЧ-устройств, тестирования связи и анализа ЭМС.

Прибор работает как обычный свипирующий анализатор (GPSA-режим) и как анализатор спектра реального времени (RTSA). Технология Ultra-Real гарантирует захват сигналов с полосой 10 МГц и скоростью обработки 146 484 преобразований/сек — идеально для динамичных задач. Встроенный трекинг-генератор позволяет измерять S-параметры без внешних устройств. Это упрощает тестирование фильтров, антенн и усилителей.

Моноблок весом 4,95 кг с 10,1-дюймовым сенсорным экраном (1024x600) экономит место на столе. Управление через мультитач-жесты или физические кнопки — выбор за пользователем.

В режиме реального времени анализатор спектра RIGOL RSA3015E-TG позволяет измерять и отображать спектр во временной области с полосой обзора до 10 МГц ( расширение полосы до 40Мгц - опция "RIGOLRSA3000-B40"),; с гарантированным захватом сигналов с минимальной длительностью в 7,45 мкс.

Высокоскоростной режим измерений частотных характеристик в реальном времени позволяет четко регистрировать сигналы и анализировать полученные данные.

Анализатор спектра сигналов RIGOL RSA3015E-TG обеспечивает различные режимы отображения, например, спектрограмма, отображение плотности появления сигнала и распределение мощности сигнала по времени (PvT). Кроме того, прибор также имеет функцию запуска по частотной маске (FMT).

Предусмотрена работа в режиме стандартного анализатора спектра (GPSA) или анализатора спектра реального времени (RTSA).

Особенности технологии частотного анализа Ultra-Real:

• Анализ спектра без слепого времени
• Непрерывная регистрация данных сигнала в полосе частот реального времени
• Непрерывный анализ спектра, отсутствие слепых зон по времени
• Запуск по частотной маске (FMT)
• Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме
• Сложные режимы отображения
• Спектрограмма без слепого времени отображает изменение спектрального состава сигналов
• Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.

Основные характеристики анализатора спектра RIGOL RSA3015E-TG:

• Режимы работы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA).
• Полоса пропускания, рабочая от 9 кГц до 3,0 ГГц.
• Технология цифрового частотного анализа - UltraReal.
• Погрешность опорного генератора: 1 ppm (0,1 ppm).
• GPSA: полоса обзора: нулевая, от 100 Гц (от 10 Гц - опция) до макс. частоты; разрешение 2 Гц; фильтр ПЧ: 10 Гц...3 МГц (1 Гц…10 МГц опция).
• ЭМС фильтры; видеофильтр: 1 Гц…10 МГц.
• Фазовый шум: -112 на частоте 1 МГц.
• Средний уровень собственного шума DANL: -141 дБм (без п/у), -161 дБм (с п/у, опц.).
• Диапазон измерения: DANL...+30 дБм.
• Режим RTSA ( параметры работы в реальном времени): полоса захвата 10 МГц (25 МГц и 40 МГц опц.). мин. длительность событий 9,3 мкс (до 7,45 мкс -опц.), SFDR <-50 дБн/Гц, 6 типов окон.
• Встроенный трекинг-генератор: частотный диапазон 100 кГц - 3,0 ГГц, выходной уровень - 40 дБм...0 дБм.
• Цветной дисплей - диагональ 10,1" (1024х600).
• Интерфейсы LAN, USB, HDMI.
• Размеры 410 х 224 х 135 мм.
• Масса 4,95 кг.
