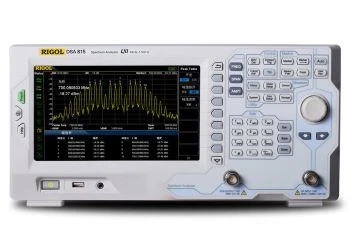

Анализатор спектра RIGOL DSA815
Rigol DSA815 – компактный анализатор спектра, сочетающий высокую точность. Этот прибор активно используется инженерами, работающими с радиочастотными сигналами. Его ключевое преимущество — оптимальное соотношение цены и возможностей, что делает его незаменимым как в лабораториях, так и на производстве.
Анализатор спектра Rigol DSA815 обеспечивает анализ сигналов в диапазоне частот от 9 кГц до 1,5 ГГц. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функциональным возможностям анализатора спектра общего назначения.
DSA815 поддерживает опции для профессиональных задач:
- Измерение мощности, гармоник, шумов и искажений.
- ЭМИ-тестирование (с опцией DSA800-EMI).
- Анализ S-параметров с трекинг-генератором (опционально).
- Расчет соотношения сигнал/шум и TOI (третьего интермодуляционного искажения).
Прибор позволяет выполнять непрерывный захват сигналов, а его RBW (разрешающая полоса) регулируется от 100 Гц до 1 МГц. Это делает его гибким инструментом для работы с узкополосными и широкополосными системами.
Габариты DSA815: 361,6 x 178,8 x 128 мм. Вес прибора – 4,25 кг. Легкая конструкция и компактный корпус позволяют использовать анализатор в полевых условиях или в ограниченном пространстве лаборатории. Цветной 8-дюймовый дисплей обеспечивает удобное отображение данных, а интерфейсы USB и LAN упрощают интеграцию в измерительные системы.
Анализатор спектра Rigol DSA815 востребован:
- в телекоммуникациях – для настройки базовых станций и антенн;
- на производстве – при тестировании РЧ-модулей и фильтров;
- в научных исследованиях – для анализа электромагнитных помех;
- в сервисных центрах – при диагностике радиопередающих устройств.
Для расширения функциональных возможностей доступны:
- комплект DSA800-AMK – измерения мощности, гармоник, TOI;
- зонд ближнего поля NFP-3 – поиск источников помех;
- ПО Ultra Spectrum – углубленный анализ спектра на ПК;
- адаптер USB-GPIB – подключение к автоматизированным системам.
Основные функциональные возможности и технические характеристики RIGOL DSA815:
- Диапазон частот от 9 кГц до 1,5 ГГц
- Цифровое преобразование частоты
- -135 дБм - отображаемый средний уровень шумов (DANL)
- -80 дБн/Гц - фазовый (типовое) шум при отстройке от несущей на 10 кГц
- Полная погрешность по амплитуде <1,5 дБ
- 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
- Фильтр ЭМП (EMI) и квазипиковый детектор (опционально)
- Комплект для измерения КСВН (опционально)
- Предусилитель и демодулятор АМ/ЧМ в стандартной комплектации
- Расширенный набор измерительных функций (опционально)
- 1,5 ГГц - трекинг-генератор (опционально)
- Дисплей с диагональю 20,3 см (разрешение - 800х480 точек) с четким отображением и интуитивным интерфейсом для удобства работы с прибором
- Полная совместимость с интерфейсами: LAN, USB Host, USB Device и GPIB (опционально)
- Компактные размеры (361,6х178,8х128 мм), малый вес (4,25 кг)
Преимущества цифрового преобразования частоты от RIGOL DSA815:
1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с минимальной настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 100 Гц.
3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA815 (серии DSA800).
5. Высокая скорость измерения: применение цифровой технологии ПЧ повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
Чтобы купить анализатор SA815, оставьте заявку на сайте или позвоните по контактному телефону.
-
Бренд (производитель)RIGOL
-
Вес, г4250
-
Габариты, мм361,6x178,8x128
-
Госреестр СИНет
-
Диагональ дисплея, дюйм8
-
Диапазон частот9 кГц - 1,5 ГГц
-
ИнтерфейсыLAN, USB Host, USB Device
-
КомплектацияАнализатор спектра RIGOL DSA815.
CD-диск.
Шнур питания.
Краткая инструкция. -
Погрешность амплитудного измерения, дБ1,5
-
Разрешение по частоте (RBW), Гц10
-
Уровень (DANL) шумов, дБм-135
-
Уровень (max) собственных шумов, дБмВт20
-
Уровень фазовых шумов, дБн/Гц-80
