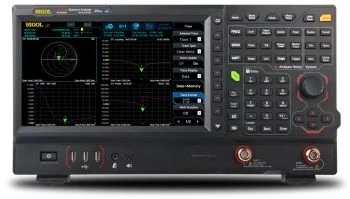

Анализатор спектра RIGOL RSA5065N
RIGOL RSA5065 из серии RSA5000 – интересное решение для анализа работы в радиочастотном диапазоне. Прибор работает в диапазоне частот 9 кГц – 6,5 ГГц, сочетая свипирующий и векторный анализ с технологией Ultra-Real. Режим реального времени исключает «слепые зоны»: непрерывная обработка сигналов длительностью от 7,45 мкс идеальна для EMI-тестов и динамичных приложений. Фазовый шум -108 дБк/Гц и уровень собственных шумов -165 дБм обеспечивают прецизионность даже на предельных частотах.
Гибкий интерфейс: управление жестами, клавишами или внешними устройствами. Прибор легко встраивать в цепь тестирования благодаря LAN, USB и HDMI.
Приказом Росстандарта № 255 от 06.02.23 анализатор спектра RIGOL RSA5065N внесен в Госреестр СИ РФ за № 88167-23. Срок действия Свидетельства об утверждении типа СИ определен до 06.02.28. Установленный межповерочный интервал – 1 год.
В конструкции анализаторе спектра RIGOL RSA5065N используется инновационная технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа до 40 МГц (опция), скорость обработки до 146484 преобразований в секунду.
Для наибольшего удобства анализа и обработки полученной информации анализатор спектра RIGOL RSA5065N имеет семь режимов визуализации в режиме реального времени.
Векторный анализатор спектра реального времени RIGOL RSA5065N предоставляет специалистам гибкий интерфейс управления, благодаря наличию большого сенсорного дисплея с разрешением 1024x600 пикселей.
Пользователь может осуществлять управление как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.
В анализаторе спектра RIGOL RSA5065N имеется возможность активации опции расширенных измерений. Эта опция позволяет выполнять измерения: мощности во временном интервале, мощности в соседних каналах, мощности в канале, занимаемой полосы частот, полосы излучения, отношения сигнал/шум, гармонических искажений, интермодуляционных искажений третьего порядка и др.
Основные параметры векторного анализатора спектра RIGOL RSA5065N
Режимы: анализатор спектра (GPSA), анализатор спектра реального времени (RTSA), векторный анализатор (VNA).
Полоса от 9 кГц до 6,5 ГГц.
Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm).
Режим GPSA:
- полоса обзора: нулевая, от 10 Гц. до макс. частоты;
- разрешение 1 Гц;
- фильтр ПЧ: 1 Гц…10 МГц, ЭМС фильтры;
- видеофильтр: 1 Гц…10 МГц;
- фазовый шум: -115 дБн @ 1 МГц;
- средний уровень собственного шума DANL: -145 дБм (без п/у;
- средний уровень собственного шума DANL: -163 дБм (с п/у, опция);
- диапазон измерения: DANL...+30 дБм.
Режим RTSA:
- полоса захвата 25 МГц (40 МГц опция);
- мин. длительность событий 7,45 мкс;
- SFDR <-60 дБн;
- 6 типов окон.
Режим VNA:
- тип параметров - S11, S21, DTF;
- полоса 1 кГц-10 МГц.
Трекинг-генератор:
- частотный диапазон 100 кГц - 6,5 ГГц;
- выходной уровень -40 дБм...0 дБм.
Цветной сенсорный дисплей 10,1" (1024х600).
Интерфейсы LAN, USB, HDMI.
Размеры 410 х 224 х 135 мм.
Масса 4,65 кг.
RSA5065 – выбор для задач, где важна скорость. Идентификация помех, контроль сигналов с автоматической сменой частоты, измерения в импульсных системах – здесь он не имеет аналогов в своем классе.
-
Бренд (производитель)RIGOL
-
Вес, г4650
-
Габариты, мм410x224x135
-
Госреестр СИДа
-
Диагональ дисплея, дюйм10,1
-
Диапазон частот9 кГц - 6,5 ГГц
-
ИнтерфейсыLAN, USB, HDMI
-
КомплектацияАнализатор спектра RIGOL RSA5065N.
Кабель питания.
Краткое руководство по эксплуатации. -
Погрешность амплитудного измерения, дБ0,8
-
Разрешение по частоте (RBW), Гц10
-
Уровень (DANL) шумов, дБм-165
-
Уровень (max) собственных шумов, дБмВт30
-
Уровень фазовых шумов, дБн/Гц-108
