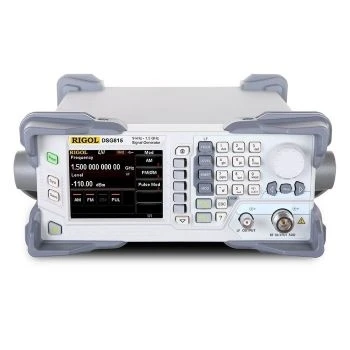

Генератор сигналов RIGOL DSG815
Приказом Росстандарта № 1325 от 13.07.2021 ВЧ-генератор сигналов RIGOL DSG815 внесен в Госреестр СИ РФ за № 82166-21. Срок действия Официального Свидетельства об утверждении типа СИ определен до 13.07.26. Установленный межповерочный интервал — 1 год.
В сочетании с анализатором спектра серии RIGOL DSA800 (модели DSA815, DSA832, DSA875), генератор RIGOL DSG815 образует компактное и эффективное аппаратное решение для проведения испытаний и измерений современных приложений в области радиосвязи и телекоммуникаций.
Высокая производительность по конкурентной цене — вот слова, которые могут с успехом стать девизом данного прибора. Максимальная выходная мощность +20 дБм (типичное значение). Уровень фазового шума достигает -105 дБ / Гц (типичное значение).
Функции развертки сигнала по частоте и уровню, различные типы модуляции AM / FM / PМ / IM (амплитудная, частотная, фазовая и импульсная), аналоговая модуляция. С учетом всех этих особенностей генератор RIGOL DSG815 является отличным источником высокостабильных выходных сигналов в радиочастотном диапазоне.
По сравнению с аналогичными по функционалу продуктами других производителей, генератор сигналов RIGOL DSG815 занимает очень мало места и обладает легкий весом, что благотворно скажется на переноске. Портативность прибора позволяет предложить его для ремонтных мастерских, учебных лабораторий и других организаций с небольшим бюджетом.
Основные характеристики:
- рабочая полоса частот: от 9 кГц до 1,5 ГГц;
- собственный фазовый шум: не выше -112 дБ / Гц;
- максимальный уровень выходной мощности: до +20 дБм (типовое);
- высокая точность по амплитуде;
- повторяемость;
- аналоговая модуляция по амплитуде, частоте, фазе;
- функция генерации НЧ-сигналов;
- функция импульсной модуляции;
- гарантийный срок 3 года;
- возможности дистанционного управления и включения в автоматизированные системы управления и измерения.
Высокочастотный генератор сигналов RIGOL DSG815 — это компактный и мощный прибор, способный формировать стабильные РЧ- и ВЧ-сигналы в широком диапазоне частот. Он входит в линейку DSG800 наряду с моделью DSG812 и предназначен для точной генерации сигналов от 9 кГц до 1,5 ГГц.
Благодаря высокой точности и низкому уровню шума, DSG815 обеспечивает чистый выходной сигнал с отличной повторяемостью. Он поддерживает различные виды модуляции, включая амплитудную, частотную и импульсную, что делает его универсальным решением для тестирования и настройки радиоэлектронных устройств.
Прибор отличается надежностью и удобством управления, включая возможность интеграции в автоматизированные системы. Станет выгодным выбором для лабораторий и производств.
-
Бренд (производитель)RIGOL
-
Вес, г4200
-
Габариты, мм261,5x112x318,4
-
Госреестр СИДа
-
Диапазон частот9 кГц - 1,5 ГГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DSG815.
Кабель питания.
Руководство по эксплуатации. -
СерияDSG800
-
Тип дисплеяЦветной 3,5" TFT LCD
-
Типовая выходная мощность, дБмот -110 до +13
-
Точность, ppm2
-
Число каналов1
