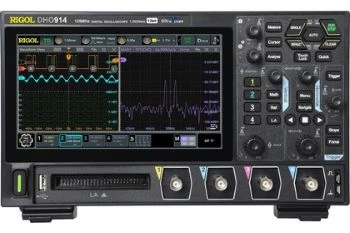

Осциллограф цифровой RIGOL DHO914
Пользовательский функционал 4-канального осциллографа RIGOL DHO914 обеспечивает специалисту измерительные возможности нескольких приборов:
- запоминающего цифрового осциллографа реального времени с высоким разрешением;
- 16-ти канального логического анализатора (опция);
- анализатора сигналов цифровых протоколов передачи данных;
- измерителя АЧХ на основе диаграмм Боде.
Функциональные особенности бюджетного многофункционального осциллографа RIGOL DHO914:
1. Сверхнизкий уровень собственного шума обеспечит четкое отображение формы входного сигнала на экране.
2. Возможность фиксации и захвата слабых по уровню входных сигналов.
3. Вертикальное разрешение с помощью АЦП 12 бит в 4096 раз эффективнее, чем у 8-битных приборов.
4. Цифровой люминофорный дисплей с 256-ю уровнями градации интенсивности в реальном времени.
5. Встроенный анализатор позволяет проводить анализ графика Боде, гистограмм, цифрового сигнала, а также оценивать пропускание в заданной полосе частот и т.д.
6. Функция поиска и навигации по форме сигнала позволяет быстрее отслеживать аномалии сигнала.
7. Емкостный цветной мультисенсорный экран с диагональю 7" (разрешение 1024x600 точек).
8. Совершенно новая гибкая ручка обеспечивает удобство использования.
9. Интерфейсы USB-устройства и хоста, LAN и HDMI (стандартно) для всех моделей этой серии.
10. Новый и изысканный промышленный дизайн, простота в эксплуатации. Уникальное онлайн-обновление.
11. Возможность питания от внешнего аккумулятора (тот же функционал, как и при подзарядке смартфонов).
12. Поддержка удаленного контроля управления прибором по сети Интернет с помощью браузера.
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения RIGOL DHO914, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.
Основные характеристики цифрового запоминающего осциллографа RIGOL DHO914:
- 4 аналоговых входных канала;
- максимальная полоса пропускания аналоговых каналов: до 125 МГц;
- 16 цифровых каналов (опция доступна только вместе с пробником RIGOL PLA2216);
- вертикальное разрешение (аналоговые каналы): 12 бит;
- вертикальное разрешение (цифровые каналы): 1 бит;
- время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 2,8 нс;
- мин. длительность фиксируемого импульса на цифровых каналах: 5 нс;
- макс. частота дискретизации в реальном времени: 1,25 Гвыб/с (при работе 1-го канала);
- макс. глубина памяти: 50 М точек при работе 1-го канала, 25 М точек для 2-х каналов, 10 М точек для 4-х каналов);
- диапазон чувствительности по вертикали: от 200 нВ/дел до 10 В/дел;
- макс. скорость захвата (в режиме UltraAcquire): 1 000 000 осц/сек;
- макс. скорость захвата (в векторном режиме): 300 000 осц/сек;
- анализ осциллограмм: до 500 000 кадров;
- расширенная синхронизация: 16 типов, штатно;
- декодирование протоколов: 6 типов, штатно;
- 41 тип автоизмерений;
- математические функции;
- статистика;
- функция БПФ;
- встроенный вольтметр;
- встроенный частотомер;
- интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
- дисплей: диагональ — 7", цветной, сенсорный, 1024 х 600 пикс;
- вес: 1,8 кг;
- размеры: 266 x 162 x 78 мм.
Интернет-магазин «Радиосейл» предлагает купить многофункциональный цифровой осциллограф RIGOL для измерения и анализа смешанных сигналов. Уникальный АЦП 12 бит и широкая полоса пропускания до 125 МГц делают этот осциллограф лидером в своем классе. Уточняйте детали при заказе.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит12
-
Вес, г1800
-
Время нарастания, нс2,8
-
Габариты, мм266x162x78
-
Глубина записи50М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI
-
КомплектацияОсциллограф цифровой RIGOL DHO914.
Пробники пасивные - 4 шт.
Кабель питания.
USB-кабель.
Провод заземления.
Пробник логического анализатора PLA2216. -
Коэффициент развертки2 нс/дел - 500 с/дел
-
Максимальная частота дискретизации, ГГц1,25
-
Полоса пропускания, МГц1,25
-
СерияDHO900
-
Тип дисплеяСенсорный 7”
-
Тип осциллографаЦифровой
-
Число каналов4
-
Чувствительность200 мкВ/дел - 10 В/дел
