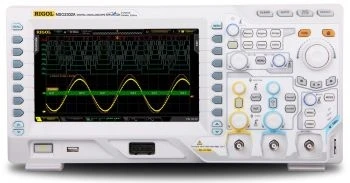

Осциллограф цифровой RIGOL MSO2302A-S
Цифровой двухканальный осциллограф смешанных сигналов со встроенным генератором для создания тестовых сигналов — модель RIGOL MSO2302A-S — это дальнейшее развитие и глубокая модификация приборов ряда RIGOL DS2000, выполненная с применением инновационной технологии отображения сигнала UltraVision, которая ранее применялась только в старших моделях серий DS4000 и DS6000.
Все модели осциллографов смешанных сигналов со встроенным генератором серии RIGOL MSO2000А-S (модели MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S) обладают улучшенными характеристиками, дополнительными функциями запуска и расширенными возможностями анализаторов для анализа сигналов.
Цифровой осциллограф RIGOL MSO2302A-S имеет полосу пропускания 300 МГц, два аналоговых и 16 цифровых входных каналов, максимальную частоту дискретизации 2 Гвыб/сек, обладает встроенным генератором сигналов с полосой в 25 МГц и диапазоном выходных параметров.
Функциональные возможности оборудования RIGOL MSO2302A-S с профессиональными анализаторами
1. Полоса пропускания 300 МГц.
2. Максимальная частота дискретизации в режиме реального времени 2 Гвыб.сек.
3. Количество каналов: 2 аналоговых + 16 цифровых с поддержкой различных логических источников.
4. Максимальная скорость регистрации до 50 000 осциллограмм в секунду.
5. Возможность записи и воспроизведения до 65 000 кадров.
6. Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M_), 500 мкВ/дел ~ 1 В/дел (50 _).
7. Коэффициент развертки: 1 нс/дел ~ 1000 с/дел (0,1 нс/дел как опция).
8. Градации яркости при отображении формы сигнала: до 256.
9. Глубина памяти 14M (14 млн точек), опционально — 56М как дополнительная опция для расширенного анализа.
10. Вертикальное разрешение 8 бит для точных измерений параметров.
11. Режимы запуска: по нарастающему фронту, по спадающему фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I2C, RS232, SPI, USB, FlexRay, CAN с полным диапазоном условий запуска.
12. Математические операции и встроенные измерители с расширенными функциями.
13. Запуск и установки по данным последовательной шины и декодирование (опционально) протоколов I2C, SPI, RS232, CAN и т.д. (опция с техническими особенностями).
14. Параметры встроенного генератора с высокой точностью:
- число каналов — 2;
- частота выходного сигнала до 25 МГц, разрешение 0,1 Гц и широкий диапазон установок;
- стабильность частоты 50 ppm (для частоты >10 кГц);
- частота дискретизации 200 МГц;
- разрешение по вертикали 14 бит для высокоточных измерений;
- стандартные формы выходных сигналов: синус (0,1 Гц~25 МГц), прямоугольный, импульсный (0,1 Гц~15 МГц), шумовой (25 МГц), треугольный (0,1 Гц~100 кГц);
- выходные сигналы произвольной формы: кардинальный синус (sin(x)/x), убывание и возрастание по экспоненциальному закону, ЭКГ, постоянный ток, функция Гаусса, гаверсинус, функция Лоренца, пользовательские сигналы (от 0,1 Гц до 10 МГц).
15. Широкие возможности автоматических измерений со статистикой и встроенными анализаторами спектра.
16. Инновационная технология Rigol — UltraVision для визуализации быстрых изменений сигналов в реальном времени.
17. Дисплей: цветной, ЖК, диагональ 20 см, 800х480.
18. Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge.
19. Габариты DS2302A: 361х180х130 (мм).
20. Вес 4,0 кг.
21. Включены в Госреестр СИ, регистрационный № 54989-13.
22. Гарантия 1 год.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г4000
-
Габариты, мм361x180x130
-
Глубина записи14М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияОсциллограф цифровой RIGOL MSO2302A-S.
Осциллографические щупы – 2 шт.
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство по эксплуатации.
CD диск с руководством по эксплуаКоэффициент развертки1 нс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц2Полоса пропускания, МГц300СерияMSO2000AТип дисплеяЦветной 8”Тип осциллографаЦифровойЧисло каналов2+16Чувствительность500 мкВ/дел - 10 В/дел
