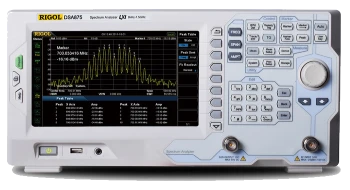

Анализатор спектра RIGOL DSA875-TG

Анализатор спектра сигналов RIGOL DSA875-TG внесен в Госреестр СИ РФ за № 61272-15. Срок окончания действия официального свидетельства —11.08.2020 г.

Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.

Модель анализатора спектра RIGOL DSA875-TG дополняет линейку приборов DSA800-TG, ранее представленную устройством RIGOL DSA815-TG, и обладает весьма значительными преимуществами и улучшениями.

Преимущества и улучшения в конструкции анализатора RIGOL DSA875-TG:

• увеличенный рабочий диапазон анализируемых сигналов до значений в 7.5 ГГц;
• более низкий уровень собственных шумов (до -161 дБм) с включенным предусилителем позволяет проводить более точный анализ частотного спектра входных сигналов (против -135 дБм у модели DSA815-TG);
• повышены характеристики по стабильности: температурная стабильность источника опорной частоты ± 5х10-7; уход погрешности источника опорной частоты ± 1х10-6/год;
• лучшее разрешение фильтров ПЧ: от 10 Гц до 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами;
• плотность фазовых шумов — не более -98 дБн/Гц против -80 дБн/Гц у модели DSA815-TG;
• существенно улучшен ряд параметров по линейности и уровням искажения.

Аналогично модели RIGOL DSA815-TG в приборе имеются следующие функциональные возможности:

• проведения маркерных измерений;
• составление таблицы пиковых значений;
• вывод графиков сравнения до четырех различных спектрограмм;
• полная погрешность по амплитуде <1,5 дБ;
• 100 Гц — минимальное разрешение по частоте полосы пропускания (RBW).

В анализаторе спектра RIGOL DSA875-TG имеются различные виды детекторов, в том числе обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ-измерений. По желанию заказчика можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.

Использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080) позволит не только измерить значение КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например — фильтров.

Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA875-TG могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMK.

Дополнительные измерительные возможности опции DSA800-AMK:

• измерение уровня мощности сигнала в основном канале;
• измерение занимаемой полосы;
• соотношение мощностей в смежных каналах;
• измерение мощности во временной области при нулевой полосе пропускания;
• измерение мощности в полосе между двумя максимальными точками;
• измерение отношения сигнал/шум;
• измерение гармонических искажений;
• измерение TOI;
• функция частотомера и ряд других.

В анализаторе спектра RIGOL DSA875-TG предусмотрены широкие возможности по внешней синхронизации и тактированию, установке связи с внешним ПК и передачи данных в масштабные измерительные системы (USB, LAN интерфейс, 10/100 Base-T, RJ-45, LXI Class C, GPIB (опция)), а также по сохранению измеренных данных как во внутреннюю память прибора, так и на внешний USB-носитель.

Большинство разъемов расположены на задней панели прибора. Для отображения спектров и результатов измерений в анализаторе спектра RIGOL DSA875-TG используется цветной ЖК-дисплей с диагональю 8" и разрешением 800х480 точек.

Преимущества цифрового преобразования частоты RIGOL DSA875-TG:

1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.

2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с минимальной настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.

3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).

4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA875-TG.

5. Высокая скорость измерения: применение цифровой технологии ПЧ (преобразования частоты) повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.

Гибкость решения Rigol обеспечивается за счет того, что в приборе имеется возможность встраивать дополнительные модули. Например, специальная опция для предварительных ЭМИ-тестов делает его незаменимым при разработке и сертификации электроники. Благодаря тому, что трекинг-генератор уже включен в базовую комплектацию, итоговая цена на устройство становится более привлекательной. В будущем функционал легко расширять, приобретая только ту опцию, которая необходима для решения новых задач, что оптимизирует вложения в измерительное оборудование.
