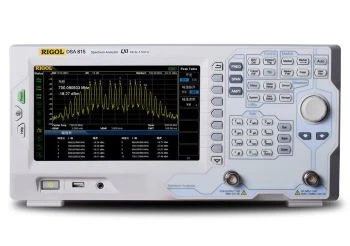

Анализатор спектра RIGOL DSA815-TG

Модель бюджетного анализатора спектра сигналов RIGOL DSA815-TG представляет собой модификацию прибора RIGOL DSA815 с встроенным следящим генератором. Оборудование выделяется компактными размерами и мобильностью. Прибор легко встраивать в существующие системы благодаря поддержке интерфейсов LAN, USB и GPIB.

Это легкий и компактный анализатор спектра со встроенным трекинг-генератором, сочетающий функциональность, доступность и превосходные возможности. Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров. Анализатор обеспечивает анализ сигналов в диапазоне частот от 9 кГц до 1,5 ГГц, обеспечивая точные измерения даже на высоких частотах.

Модель анализатора RIGOL DS815-TG обладает встроенной опцией трекинг-генератора, (следящего генератора), установленной производителем.

Эта опция превращает анализатор спектра в анализатор скалярного типа. Используя анализатор спектра с опцией трекинг-генератора, Вы можете замерять амплитудные характеристики материалов и оборудования, частотные характеристики, коэффициенты потерь и отражения, АЧХ и т.д.

Основные функциональные возможности и технические характеристики DSA815-TG:

• Диапазон частот от 9 кГц до 1,5 ГГц
• Цифровое преобразование частоты
• -135 дБм - отображаемый средний уровень шумов (DANL)
• -80 дБн/Гц - фазовый (типовое) шум при отстройке от несущей на 10 кГц
• Полная погрешность по амплитуде <1,5 дБ
• 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
• Фильтр ЭМП (EMI) и квазипиковый детектор (опционально)
• Комплект для измерения КСВН (опционально)
• Предусилитель и демодулятор АМ/ЧМ в стандартной комплектации
• Расширенный набор измерительных функций (опционально)
• 1,5 ГГц - трекинг-генератор (опционально)
• Дисплей с высоким разрешением – 20,3 см (800х480 точек) с четким отображением и интуитивным интерфейсом для удобства работы с прибором
• Полная совместимость с интерфейсами: LAN, USB Host, USB Device и GPIB (опционально)
• Компактные размеры (361,6х178,8х128 мм), малый вес (4,25 кг)

Преимущества цифрового преобразования частоты от RIGOL DSA815-TG:

1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.

2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 100 Гц.

3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).

4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA815 (серии DSA800).

5. Высокая скорость измерения: применение цифровой технологии ПЧ повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.

RIGOL DSA815-TG представляет собой удачный баланс между широкими возможностями и стоимостью. Чтобы купить анализатора для работы с частотами до 1,5 ГГц, оставьте заявку на сайте или позвоните по телефону. Менеджеры уточнят цены и помогут с оформлением заказа.
