Генератор сигналов АКИП-3407/1А
Генераторы сигналов специальной формы АКИП-3407/1А, АКИП-3407/2А, АКИП-3407/3А, АКИП-3407/4А, АКИП-3407/5А предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 50 типов сигналов предустановленной произвольной формы.
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, позволяющего получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы.

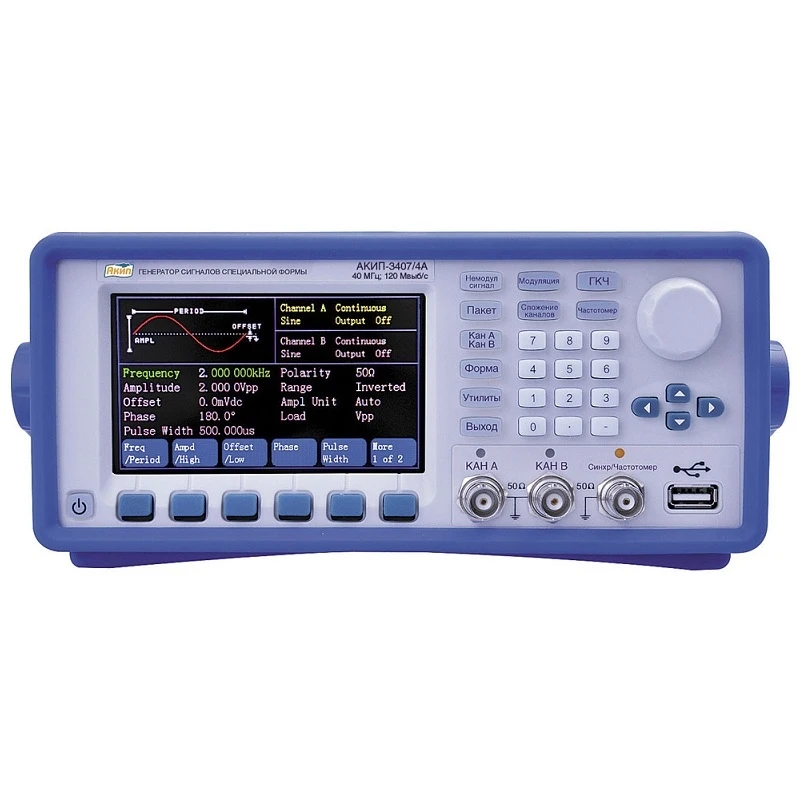

На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне – его параметры.
Справа от дисплея в генераторах серии 3407 находится вертикальный ряд функциональных кнопок, с помощью которых пользователь может выбрать различные формы генерируемых функций и типы функций модуляции, а под дисплеем расположен горизонтальный ряд кнопок управления меню, используемых для настроек параметров генераторов.
В нижней части панели расположены выходные разъемы двух каналов и разъем для USB-накопителя
Для ввода цифровых параметров на панелях всех генераторов имеется три группы органов управления: курсорные кнопки (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На задней панели генераторов имеется разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для подачи внешнего тактового сигнала 10 МГц, сигнала внешней модуляции и запуска и выходной разъем внутреннего опорного генератора 10 МГц.
-
Бренд (производитель)АКИП
-
Вес, кг3
-
Вид интерфейсаUSB, RS-232
-
Габариты, мм334x256x106
-
Гарантия1 год
-
Госреестр СИДа
-
Диаметр экрана, мм110
-
ДисплейДа
-
Количество каналов2
-
КомплектацияГенератор сигналов АКИП-3407/1А.
Шнур питания.
Соединительный кабель.
Компакт диск с ПО. -
Максимальная частота дискретизации, ГГц120
-
Модуляция, Гц0.000001 - 100000
-
Напряжение питания, В220
-
Опорный генератор±5x10-5
-
Разрешение дисплея480х272
-
Разрешение по частоте (RBW), Гц0.000001 - 20
-
Температура эксплуатации, °С0…40°С, 80%
-
Тип генераторасигналов специальной формы
-
Тип дисплеяГрафический цветной, TFT
-
Частотный диапазонот 1 мкГц до 10 МГц
