Генератор сигналов RIGOL DG5254 Pro

Приказом Росстандарта № 1853 от 29.08.2025. многоканальные генераторы сигналов произвольной формы (СПФ) и функциональные генераторы из состава серии RIGOL DG5000 Pro (9 аппаратных модификаций) внесены в Госреестр СИ РФ за № 96303-25. Срок действия Свидетельства об утверждении типа СИ определен до 29.08.2030. Установленный межповерочный интервал – 1 год.

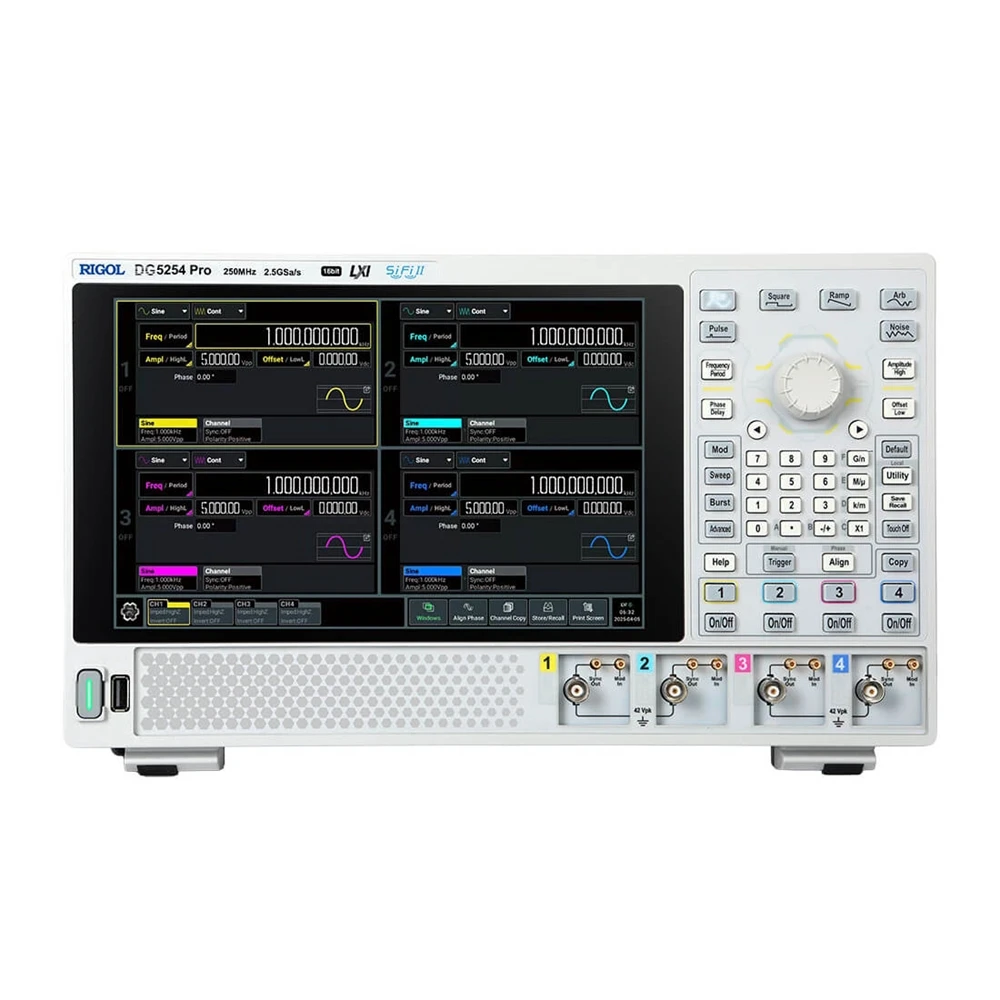

Четырех-канальный генератор сигналов произвольной формы RIGOL DG5254 Pro – это многоцелевой прибор современного уровня, сочетающий различные возможности, включая функции формирования сигналов произвольной формы, сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально).

Модель прибора RIGOL DG5254 Pro является младшей из подгруппы 4-х канальных приборов, входящих в аппаратный состав линейки генераторов СПФ и функциональных генераторов RIGOL DG5000 Pro.

Генераторы сигналов RIGOL DG5000 Pro изготовлены на основе оригинальной программно-аппаратной платформы "Si-Fi II" (сокращение от Signal Fidelity, собственная разработка специалистов предприятия-изготовителя), позволившей осуществить, благодаря применению ЦАП с разрешением 16 бит, с частотой дискретизацией до 2,5 Гвыб/сек, цифровой синтез высококачественных выходных сигналов с уровнем джиттера менее 200 пс!

Основные функциональные инновации:

Изоляция заземления:

Две группы попарно объединенных соседних каналов (в комбинациях: CH1+CH2 и CH3+CH4), изолированы от земли, для исключения контура заземления и улучшения показателей стабильности выходных сигналов. При этом, каждые два канала в каждой группе не изолированы от заземления. Максимальное изолированное постоянное напряжение составляет ±42 Впик.

Функция многоимпульсного выхода:

Данная способность позволяет генерировать импульсные сигналы с регулируемым фронтом и шириной импульса, чтобы помочь инженерам быстро выполнить двойной импульсный тест.

Цифровая модуляция IQ:

Быстрая генерация сигналов с цифровой модуляцией IQ полезна для таких приложений, как функция "произвольная форма волны", проверяющая производительность системы связи и цифровую обработку сигналов.

Различные внешние интерфейсы:

Конструкция генераторов RIGOL DG5000 Pro предполагает наличие различных внешних интерфейсов, включая USB Host , USB Device, LAN и HDMI для различных сценариев тестирования.

Функционал встроенного генератора гармоник (до 20-ой включительно):

Генератор гармоник до 20-ой включительно обеспечивает более точный метод измерения для тестирования производительности высокочастотных устройств.

Различные типы модуляции:

Поддерживаются аналоговые и цифровые типы модуляции, включая AM, FM, PM, ASK, FSK, PSK и PWM. Возможно применение внутренних и внешних источников модуляции.

Функция генерации последовательности сигналов:

Режим генерация последовательности поддерживает список из до 512 форм сигналов с общей длиной выходной формы сигнала до 64 Мт/канал (128 Мт/канал опционально). Поддерживаются повтор, ожидание, событие и переход, которые . позволяют формирование сигналов, повторяющих множество тестовых случаев, которые необходимо выполнить последовательно за один раз, легко переключаясь с одного на другой.

Особенности пользовательского функционала:

Превосходный экран HD поддерживает жесты касания и перетаскивания, что делает операции измерения более плавными и простыми. Клавиши и ручка управления на передней панели оптимизированы для обеспечения лучшего взаимодействия и более плавных изменений параметров. Питание от держателя батареи (опция) позволяет прибору быстро генерировать тестовые сигналы для использования вне помещений или в мобильном режиме, что обеспечивает продолжительную работу при отсутствии стационарного источника питания переменного тока.

Функциональные возможности генератора сигналов RIGOL DG5254 Pro:

• четыре выходных канала, изолированных от земли для исключения наводок;
• максимальная частота выходного синусоидального сигнала: 250 МГц;
• максимальная частота прямоугольного сигнала: 125 МГц;
• время нарастания/спада прямоугольного фронта: <=0,8 нс;
• максимальная частота импульсного сигнала: 120 МГц;
• минимальная длительность импульса: 4,2 нс;
• встроенный генератор гармоник: до 20-го порядка;
• максимальная глубина памяти до 64 М точек/канал (опционально 128 Мточек/канал);
• формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов;
• посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов) для проведения измерений в условиях отсутствия сети переменного тока;
• дистанционное управление через Web Control;
• вход/выход опорной частоты;
• входы/выходы сигналов синхронизации;
• входы внешних модулирующих сигналов;
• вес: 4.2 кг.

Характеристики частот генератора RIGOL DG5254 Pro:

• Синусоидальная: 1 мкГц – 250 МГц
• Прямоугольная: 1 мкГц – 170 МГц
• Пилообразная: 1 мкГц – 5 МГц (непрерывный), до 2,5 МГц (пакетный)
• Шум: диапазон частот 500 МГц (-3дБ)
• Сигналы произвольной формы: 1 мкГц –100 МГц
• Импульсная: 1 мкГц - 120 МГц
• Гармоники (до 20-ой): 1 мкГц - 125 МГц

Дополнительная комплектация:

• Крепление для монтажа (RMK-DG-5)
• Модуль цифрового вывода (DG-POD-A)
• Усилитель мощности (PA1011)
• SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
• SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
• SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1
• Аттенюатор 40 дВ (ATT-40dB)
