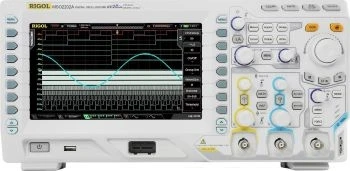

Осциллограф цифровой RIGOL MSO2202A-S
Цифровой осциллограф Rigol MSO2202A-S является мощным инструментом для отладки современных электронных систем. Прибор серии RIGOL MSO2000А обладает улучшенными характеристиками, дополнительными функциями запуска и широкими возможностями для анализа сигналов. Его ключевое преимущество — возможность одновременного анализа смешанных сигналов благодаря наличию двух аналоговых и шестнадцати цифровых каналов, где аналоговые сигналы от датчиков обрабатываются цифровыми контроллерами, обеспечивая полный контроль процессов на аппаратном уровне.
Цифровой запоминающий осциллограф RIGOL MSO2202A-S имеет полосу пропускания 200 МГц, частоту дискретизации 2 Гвыб/с и 2 аналоговых канала ввода.
Функциональные возможности и характеристики осциллографов серии RIGOL DS2202A:
- полоса пропускания: 300МГц;
- максимальная частота дискретизации в режиме реального времени: 2 ГГц;
- количество каналов: 2;
- максимальная скорость регистрации: до 50 000 осциллограмм в секунду;
- возможность записи и воспроизведения: до 65 000 кадров;
- коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M_), 500 мкВ/дел ~ 1 В/дел (50 _);
- коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
- градации яркости при отображении формы сигнала: до 256;
- глубина памяти: 14M (опционально: 56М);
- вертикальное разрешение: 8 бит;
- режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I2C, RS232, SPI, USB, FlexRay, CAN;
- математические операции;
- запуск по данным последовательной шины и декодирование (опционально) протоколов: I2C, SPI, RS232, CAN и т.д.;
- широкие возможности автоматических измерений со статистикой;
- инновационная технология от Rigol — UltraVision;
- дисплей: цветной, ЖК, диагональ 20 см, 800х480;
- интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
- габариты DS2302A: 361х180х130 (мм);
- вес: 4.0 кг;
- включены в Госреестр СИ, регистрационный № 54989-13;
- гарантия 1 год.
Встроенный двухканальный генератор с диапазоном частот от 0,1 Гц до 25 МГц избавляет от необходимости использовать дополнительное оборудование для подачи тестовых воздействий. Уникальная возможность гибкой синхронизации и запуска, а также встроенное декодирование протоколов, таких как SPI, значительно ускоряют диагностику, позволяя отлаживать данные, передаваемые через цифровую шину. Широкий диапазон автоматических измерений позволяет быстро оценить ключевые параметры сигнала.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г4000
-
Габариты, мм361x180x130
-
Глубина записи14М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияОсциллограф цифровой RIGOL MSO2202A-S.
Осциллографические щупы – 2 шт.
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство по эксплуатации.
CD диск с руководством по эксплуатКоэффициент развертки1 нс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц2Полоса пропускания, МГц200СерияMSO2000AТип дисплеяЦветной 8”Тип осциллографаЦифровойЧисло каналов2+16Чувствительность500 мкВ/дел - 10 В/дел
