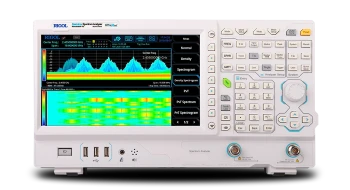

Анализатор спектра RIGOL RSA3030E
Модель прибора RIGOL RSA3030E является ограниченным по функционалу вариантом исполнения анализатора спектра RIGOL RSA3030. Такое ограничение позволяет предлагать данное устройство заказчику по более низкой цене, чем базовое устройство.
Анализатор спектра RIGOL RSA3030E может работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA).
В анализаторе спектра RIGOL RSA3030E используется инновационная технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа 10 МГц, скорость обработки до 146484 преобразований в секунду.
Для наибольшего удобства анализа и обработки полученной информации анализатор спектра RIGOL RSA3030E имеет семь режимов визуализации в режиме реального времени.
Анализатор спектра реального времени RIGOL RSA3030E предоставляет пользователю гибкий интерфейс управления, благодаря наличию большого сенсорного дисплея с разрешением 1024x600 пикселей.
Пользователь может осуществлять управление как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.
Особенности технологии частотного анализа Ultra-Real:
- Анализ спектра без слепого времени
- Непрерывная регистрация данных сигнала в полосе частот реального времени
- Непрерывный анализ спектра, отсутствие слепых зон по времени
- Запуск по частотной маске (FMT)
- Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме
- Сложные режимы отображения
- Спектрограмма без слепого времени отображает изменение спектрального состава сигналов
- Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.
- Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA).
- Полоса пропускания: от 9 кГц до 3,0 ГГц.
- Технология: UltraReal.
- Погрешность опорного генератора: 1 ppm (0,1 ppm).
- Режим GPSA: полоса обзора: нулевая, от 10 Гц до максимальной частоты; разрешение 2 Гц.
- Фильтр ПЧ: 1 Гц...3 МГц.
- ЭМС фильтры (опция).
- Видеофильтр: 1 Гц…10 МГц.
- Фазовый шум: -112 дБн @ 1 МГц.
- Средний уровень собственного шума DANL: -141 дБм (без пред./усил-ля), -161 дБм (с пред./усил-ем, опция).
- Диапазон измерения: DANL...+30 дБм.
- Режим RTSA: полоса захвата 10 МГц.
- Минимальная длительность событий 9,3 мкс.
- SFDR <-50 дБн/Гц.
- Встроенный трекинг-генератор: нет.
- 6 типов окон.
- Цветной дисплей 10,1" (1024х600).
- Интерфейсы LAN, USB, HDMI.
- Размеры 410 х 224 х 135 мм.
- Масса 4,65 кг.
-
Бренд (производитель)RIGOL
-
Вес, г4650
-
Габариты, мм410x224x135
-
Госреестр СИНет
-
Диагональ дисплея, дюйм10,1
-
Диапазон частот9 кГц - 3,0 ГГц
-
ИнтерфейсыLAN, USB, HDMI
-
КомплектацияАнализатор спектра RIGOL RSA3030E.
Кабель питания.
Краткое руководство по эксплуатации. -
Погрешность амплитудного измерения, дБ1
-
Разрешение по частоте (RBW), Гц1
-
Уровень (DANL) шумов, дБм-161
-
Уровень (max) собственных шумов, дБмВт30
-
Уровень фазовых шумов, дБн/Гц-102
