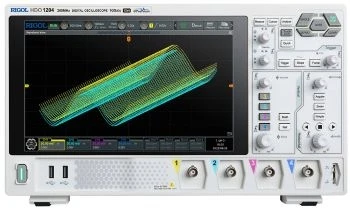

Осциллограф цифровой RIGOL DHO1204
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения RIGOL DHO1204 с полосой пропускания до 200 МГц, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.
Внедрение в архитектуру осциллографа RIGOL DHO1204 нового запатентованного чипсета «ASIC» обеспечивает:
- высокую максимальную скорость захвата сигнала — 1 500 000 осц/сек в режиме работы «UltraAcquire» ( новая программно-аппаратная технология RIGOL UltraAcquire Burst Capture дополняет этот новый технологический пакет, позволяя пользователям захватывать сигналы с более высокой скоростью и визуализировать их в нескольких режимах отображения, включая плотность, водопад, перспективу и мозаику;
- максимальную глубину памяти — до 100 млн точек (опционально, при работе 1-го канала);
- стандартное 12-битное разрешение встроенного АЦП по вертикали, обеспечившее пониженный уровень собственных шумов.
Все эти параметры дополняются самым низким уровнем собственных шумовых наводок среди множества других малобюджетных моделей цифровых осциллографов.
Основные характеристики цифрового запоминающего осциллографа RIGOL DHO1204:
- 4 аналоговых входных канала плюс порт для внешнего запуска (EXT);
- максимальная полоса пропускания: 200 МГц;
- время нарастания сигнала по вертикали от уровня в10% до 90%: не более 1,75 нсек;
- частота дискретизации максимальная: 2 Гвыб/с на канал при работе 1-го канала (1 Гвыб/с на 2 канала, 500 Мвыб/с при работе всех 4-х каналов);
- максимальная стандартная память: 50 млн точек на канал при работе 1-го канала (25 млн точек при работе 2-х каналов, 12,5 млн точек при работе 4-х каналов);
- максимальная память (опция расширения): 100 млн точек на канал при работе 1-го канала ( 50 млн точек при работе 2-х каналов, 25 млн точек, при работе 4-х каналов);
- стандартное вертикальное разрешение АЦП: стандартно 12 бит;
- максимальная скорость захвата: до 50 000 осц/с (векторный режим), до 1 500 000 осц./с (режим UltraAcquire);
- анализ осциллограмм: до 500 000 кадров;.
- расширенная синхронизация: 17 типов, штатно;
- декодирование протоколов: 5, штатно;
- 41 тип автоизмерений;
- математические функции;
- статистика;
- функция БПФ;
- встроенный цифровой вольтметр;
- встроенный частотомер;
- интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
- дисплей: диагональ — 10,1", цветной, сенсорный, 1280 х 800 пикс;
- вес: 3,8 кг;
- размеры: 358 x 215 x 121 мм.
Цифровой осциллограф RIGOL DHO1204 является лучшим выбором в своей нише. Чтобы купить прибор, а также уточнить информацию о товаре и его конечную цену при заказе, оставьте заявку на сайте или свяжитесь с нашими менеджерами по контактному телефону. Доставка по всей России.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит12
-
Вес, г4000
-
Время нарастания, нс1,75
-
Габариты, мм358x215x121
-
Глубина записи50М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI
-
КомплектацияОсциллограф цифровой RIGOL DHO1204.
Пробники пасивные - 4 шт.
Кабель питания.
USB-кабель. -
Коэффициент развертки2 нс/дел - 1000 с/дел
-
Максимальная частота дискретизации, ГГц2
-
Полоса пропускания, МГц200
-
СерияDHO1000
-
Тип дисплеяСенсорный 10,1”
-
Тип осциллографаЦифровой
-
Число каналов4
-
Чувствительность500 мкВ/дел - 10 В/дел
