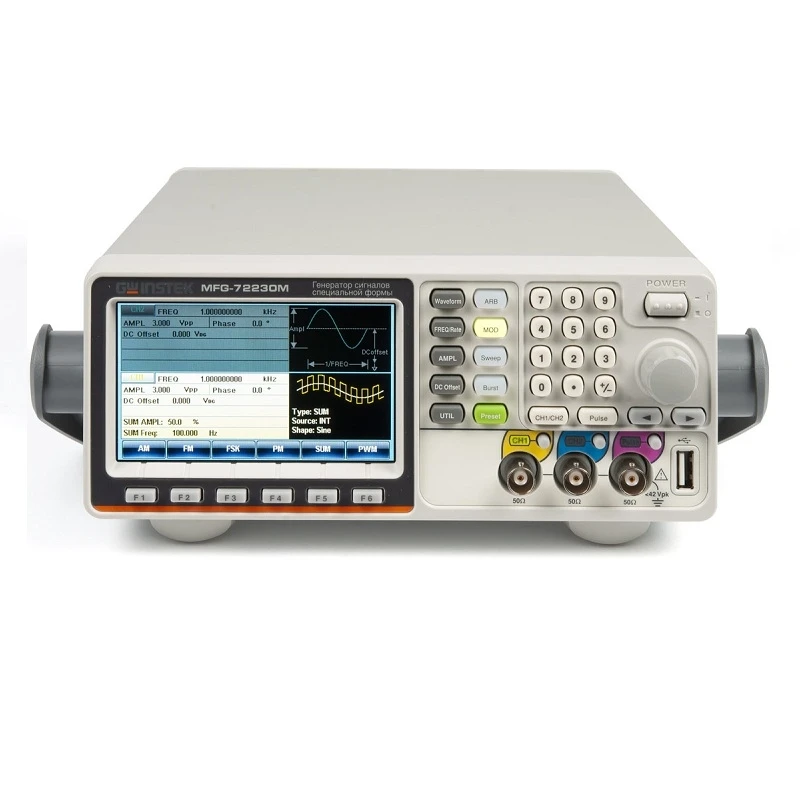

Генератор сигналов GW Instek MFG-72230M
Многофункциональные и многоканальные генераторы сигналов MFG-72230M
3 канала
Все генераторы в стандартной комплектации обеспечивают модуляцию сигналов (AM/ FM, PM (имп. мод.), FSK, PWM), функцию качания (ГКЧ), пакетный режим (Burst), имеют развернутое меню синхронизации/ запуска и аппаратно встроенный частотомер до 150 МГц (разрешение АЦП – 8 бит, входная чувствительность 35 мВ).
Все модели стандартно оснащены полнофункциональным генератором импульсов (ГИ) с максимальной частотой выходного сигнала до 25 МГц.Регулируемая длительность импульсов, время нарастания фронта и спада могут применяться в качестве условия запуска в меню синхронизации импульсных сигналов. Независимый вход/выход усилителя (Amp) с максимальной выходной мощностью до 20 Вт (усиление 20dB), полосой пропускания 0 (DC) - 100 кГц и коэф. гармоник _ 0,1% может быть использован в различных аудиоприложениях и для тестирования сигналов звукового диапазона.
На основных функциональных каналах серии MFG-72000 выдаются сигналы в форме синуса, прямоугольника (до 25 МГц), треугольника/ пилы (до 1 МГц) и др.Новая серия характеризуется наличием алгоритма пошагового формирования сигналов произвольной формы (true point-by-point) с частотой дискретизации до 200 МГц (частота повторения сигнала до 100 МГц), разрядностью ЦАП 14 бит и глубиной памяти 16 К точек.
Все модели серии обеспечивают различные виды модуляции (AM/ FM/ PM/ FSK/ PWM), качание частоты (ГКЧ), режим формирования радиопакетов (burst), имеют развернутое меню синхронизации и запуска (внутр. и внеш.), встроенный частотомер до 150 МГц. В моделях, имеющих 2 основных канала аппаратная синхронизация обеспечивает корреляцию выходных сигналов при тестировании (задержка по времени и фазовый сдвиг), широкое меню запуска, суммирования сигналов (SUM) и настроек связи по входу.
-
Бренд (производитель)GW Instek
-
Вес, кг02.май
-
Вид интерфейсаUSB, LAN
-
Габариты, мм107x266x293
-
Гарантия1 год
-
Госреестр СИДа
-
Диаметр экрана, мм110
-
ДисплейДа
-
Количество каналов3
-
КомплектацияГенератор GW Instek MFG-72230M.
Краткая инструкция по эксплуатации.
ПО и Инструкция по эксплуатации на CD.
Измерительный кабель GTL-101. -
Максимальная частота дискретизации, ГГц0.2
-
Мощность, Вт20
-
Напряжение питания, В100…240
-
Опорный генератор±2x10-5
-
Разрешение дисплея480х272
-
Разрешение по частоте (RBW), Гц0.000001 - 20
-
Температура хранения,_-10…70
-
Температура эксплуатации, °С0…40 °C. Влажность: _ 80 %
-
Тип генераторасигналов специальной формы
-
Тип дисплеяцветной TFT LCD
-
Частотный диапазонот 1 мкГц до 30 МГц
