Анализатор спектра АКИП-4213/1 с опцией AMK

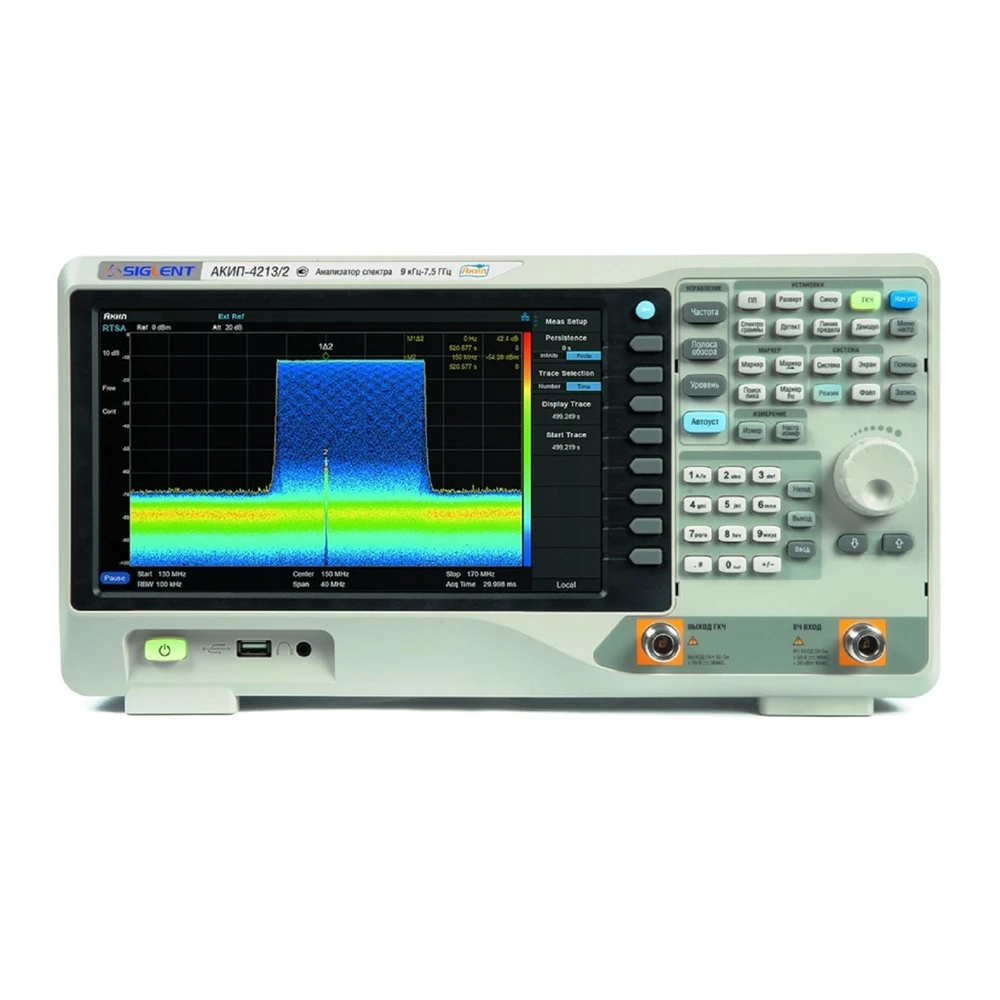

Анализатор спектра реального времени АКИП-4213/1

Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов.

Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня.

Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.

Режимы отображения спектра

Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

В режиме реального времени доступен выбор вариантов отображения сигналов:

• Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
• PvT – отображение огибающей высокочастотного сигнала.
• 3D – отображение трехмерной проекции спектра сигнала.
• Спектрограмма – отображение истории изменения сигнала по времени.
• Комбинированный режим – одновременное отображение нескольких режимов на экране.
• Дистанционное управление

ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:

• Стандартное программное обеспечение EasySpectrum
• WebServer через LAN интерфейс
• Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.
• Создание собственного ПО.

Основные технические характеристики

• Анализатор спектра реального времени , полоса анализа 25 МГц (опция: 40 МГц),
• Динамический диапазон 60 дБ
• Диапазон частот: от 9 кГц до 5 ГГц
• Встроенный трекинг генератор, диапазон частот: от 9 кГц до 5 ГГц
• Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен)
• Низкий уровень фазовых шумов: до -95 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)
• Разрешение ПЧ 1 Гц (RBW)
• Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10)
• Встроенный предусилитель в стандартной комплектации
• измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум

Особенности

Прибор 3в1 – Анализатор спектра, Векторный анализатор (измерение S11, S21) и анализатор спектра реального времени, полоса до 25 МГц (опционально до 40 МГц). Предустановлена опция AMK - расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). Встроенный предусилитель. Встроенный трекинг-генератор (TG), Программные опции - фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM. Режим работы в реальном времени в полосе 25 МГц (опция 40 МГц)
