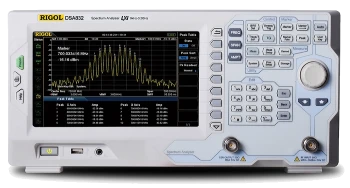

Анализатор спектра RIGOL DSA832

RIGOL DSA832 – компактный анализатор спектра с частотным диапазоном до 3,2 ГГц. Прибор представляет собой готовое решение для задач, где важны мобильность и точность. Устройство сочетает малый вес (4,55 кг) и профессиональный функционал, предлагая лучшее соотношение цена-возможности в сегменте. Цифровая технология ПЧ обеспечивает стабильность измерений даже на высоких частотах.

DSA832 поддерживает анализ мощности, гармоник, шумов и искажений. Опция DSA800-AMK расширяет возможности: трекинг-генератор позволяет измерять S-параметры компонентов. Для EMI-тестов доступна отдельная опция (идеально для сертификации устройств).

Прибор легко встраивать в лабораторные измерительные комплексы благодаря интерфейсам USB, LAN и GPIB. Управление через сенсорный экран и ПО Ultra Spectrum ускоряет настройку. Широкая полоса анализа и низкий уровень шумов делают его универсальным для разработки RF-компонентов, тестирования связи или контроля качества.

Анализатор спектра сигналов RIGOL DSA832 внесен в Госреестр СИ РФ.

Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.

Модель анализатора спектра RIGOL DSA832 дополняет линейку приборов DSA800, ранее представленной устройством RIGOL DSA815, и обладает весьма значительными преимуществами и улучшениями.

Преимущества и улучшения в конструкции анализатора RIGOL DSA832:

• Увеличенный рабочий диапазон анализируемых сигналов до значений в 3.2 ГГц
• Более низкий уровень собственных шумов до -151 дБм с включенным предусилителем, позволяет проводить более точный анализ частотного спектра входных сигналов (против 135 дБм у модели DSA815)
• Повышены характеристики по стабильности:
  - Температурная стабильность источника опорной частоты ± 5х10-7
  - Уход погрешности источника опорной частоты ± 1х10-6/год
• Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами
• Плотность фазовых шумов не более -98 дБн/Гц, против -80 дБн/Гц у модели DSA815
• Существенно улучшен ряд параметров по линейности и уровням искажения.

Аналогично модели RIGOL DSA815 в приборе имеются следующие функциональные возможности:

• Проведения маркерных измерений
• Составление таблицы пиковых значений
• Вывод картинок сравнения до четырех различных спектрограмм
• Полная погрешность по амплитуде <1,5 дБ
• 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)

В анализаторе спектра RIGOL DSA832 имеются различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ измерений,. По желанию заказчика можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.

Аналогично спектра может быть поставлен заказчику в исполнении RIGOL DSA832-TG с установленной аппаратной опцией встроенного трекинг-генератора, а использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080)/ позволит не только измерить значение КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например - фильтров.

Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832 могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMK.

Дополнительные измерительные возможности опции DSA800-AMK:

• измерение уровня мощности сигнала в основном канале,
• измерение занимаемой полосы,
• соотношение мощностей в смежных каналах,
• измерение мощности во временной области при нулевой полосе пропускания,
• измерение мощности в полосе между двумя максимальными точками,
• измерение отношения сигнал/шум,
• измерение гармонических искажений,
• измерение TOI,
• функция частотомера и ряд других.

В анализаторе спектра RIGOL DSA832 предусмотрены широкие возможности по внешней синхронизации и тактированию, установке связи с внешним ПК и передачи данных в масштабные измерительные системы (USB, LAN интерфейс, 10/100 Base-T, RJ-45, LXI Class C , GPIB (опция)), а также по сохранению измеренных данных, как во внутреннюю память прибора, так и на внешний USB носитель.

Большинство разъемов расположены на задней панели приборов. Для отображения спектров и результатов измерений в анализаторе спектра RIGOL DSA832 используется цветной ЖК дисплей с диагональю 8" и разрешением 800х480 точек.

Преимущества цифрового преобразования частоты RIGOL DSA832:

1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.

2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.

3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).

4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA832.

5. Высокая скорость измерения: применение цифровой технологии ПЧ( преобразования частоты) повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.

Выбирайте RIGOL DSA832, если нужен легкий, но мощный анализатор спектра без переплат. Его гибкость и поддержка различных опций делают его выгодным вложением для лабораторий, сервисных центров и образовательных учреждений.
