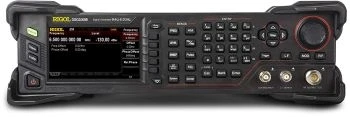

Генератор сигналов RIGOL DSG3065B-IQ
Приказом Росстандарта № 1343 от 03.06.24 генератор ВЧ-сигналов RIGOL DSG3065B-IQ внесен в Госреестр СИ РФ за № 92225-24. Срок действия Свидетельства об утверждении типа СИ определен до 03.06.29. Установленный межповерочный интервал — 1 год.
Генератор ВЧ-сигналов RIGOL DSG3065B-IQ обладает низким уровнем собственного фазового шума. Сочетание широкого диапазона частот, стабильности выходного сигнала и высокой выходной мощности обеспечивает генератору сигналов RIGOL DSG3065B-IQ самую широкую область практического применения: разработка и отладка потребительской электроники, аудио- и видеотехники, средств связи и т.д.
Генератор ВЧ-сигналов RIGOL DSG3065B-IQ сочетает в себе функции СВЧ-генератора, модулятора и генератора импульсов.
Генератор ВЧ-сигналов RIGOL DSG3065B-IQ имеет входы и выходы I/Q-модулированного сигнала, что позволяет использовать его в качестве векторного генератора.
Генератор сигналов RIGOL DSG3065B-IQ предлагает заказчику широкий выбор интерфейсов для дистанционного управления и передачи данных, среди них: USB и LAN (LXI-C). Управление генератором RIGOL DSG3065B-IQ осуществляется при помощи универсального программного обеспечения Ultra Sigma и/или наборами SCPI-команд.
Основные характеристики генератора ВЧ-сигналов с цифровой модуляцией RIGOL DSG3065B-IQ:
- частотный диапазон: 9 кГц…6,5 ГГц;
- диапазон IQ-модуляции: 50 МГц to 6.5 ГГц;
- точность: 0,1 ppm (10 ppb — опция OCXO-B08);
- старение: <1ppm/год (<30 ppb/год — опция OCXO-B08);
- разрешение по частоте 0,01 Гц;
- амплитуда выходного сигнала: -110 дБм…+13 дБм (установка -130 дБм…+27 дБм);
- фазовый шум <-116 дБн/Гц@20кГц;
- свипирование по частоте и амплитуде;
- встроенный модулирующий генератор;
- режимы модуляции: АМ, ЧМ, ФМ, импульсная, I/Q модуляция;
- импульсный генератор и генератор паттернов (опция DSG3000B-PUG);
- интерфейсы USB-host/device, LAN (LXI);
- дисплей 4,3" TFT (480x272);
- размеры: 364х112х420 мм;
- вес: 8,03 кг.
RIGOL DSG3065B-IQ — это комбинированный высокочастотный генератор сигналов лабораторного класса. Он позволяет создавать РЧ-сигналы в широком диапазоне — от 9 кГц до 6.5 ГГц. Генератор стабилен на всех частотах, исключительно удобен в работе и не требует сложной предварительной настройки для решения поставленных задач.
Компактный формат и интуитивный интерфейс RIGOL DSG3065B-IQ делают его идеальным решением для мобильных лабораторий и производств. Инженер может сосредоточиться на сути задачи, а не на управлении прибором. А высокая стабильность опорного генератора гарантирует точность, предлагая при этом отличное соотношение функционала и цены.
-
Бренд (производитель)RIGOL
-
Вес, г8030
-
Габариты, мм364x112x420
-
Госреестр СИДа
-
Диапазон частот9 кГц - 6,5 ГГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DSG3065B.
Кабель питания.
Руководство по эксплуатации. -
СерияDSG3000
-
Тип дисплеяЦветной 4,3" TFT LCD
-
Типовая выходная мощность, дБмот -110 до +13
-
Точность, ppm0,1
-
Число каналов1
