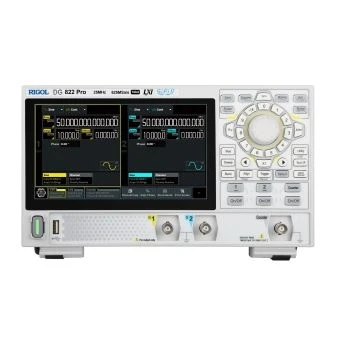

Генератор сигналов RIGOL DG822 Pro
RIGOL DG822 Pro универсальный, 2-канальный цифровой генератор сигналов произвольной формы бюджетного ценового класса, выполненный на основе АЦП высокого разрешения в 16 бит по технологии «SiFi II» (Signal Fidelity II).
Функция генератора сигналов в приборе RIGOL DG822 Pro объединяет в себе: генератор функций, генератор сигналов произвольной формы, генератор белого шума, генератор импульсов, генератор гармоник до 20-го порядка, аналогово/цифровой модулятор.
Кроме 2-х портов для выходных сигналов и входа цифрового частотомера, в корпусе генератора сигналов RIGOL DG822 Pro предусмотрены входы/выходы сигналов синхронизации; вход/выход сигнала опорной частоты; коммуникационные интерфейсы: USB, LAN; функционал управления прибором Web Control.
Благодаря компактным размерам и малому весу, генератор сигналов RIGOL DG822 Pro легко транспортируется к месту измерений.
Электропитание подаётся через разъём USB type-С, что позволяет использовать его при работе в «полевых условиях», запитывая его от power bank подходящей мощности (не менее 45 Вт).
Генератор сигналов Rigol DG822 Pro выполнен в моноблочном корпусе (вес 1,78 кг), имеет большой 7-дюймовый цветной сенсорный дисплей и отверстия под крепления VESA100.
Особенности и преимущества генератора сигналов Rigol DG822 Pro серии DG800:
- технология Signal Fidelity II: формирование сигнала произвольной формы поточечно; восстановление сигнала без искажения; точная и регулируемая установка частоты дискретизации; джиттер для любой формы сигнала (включая синусоидальный, импульсный и т.п.) меньше 200 пс;
- максимальная глубина записи 2 млн. точек (8 млн. точек — опционально) на каждый канал для сигнала произвольной формы;
- высокая стабильность частоты: ±1 ppm; низкий уровень фазового шума: -110 дБн/Гц; встроенный генератор гармоник (до 20-й гармоники);
- отдельный вход высокоразрядного частотомера (до 7-ми разрядов) с максимальной частотой измерения до 500 МГц;
- 148 встроенных форм сигналов произвольной формы, включая общие сигналы для медицинского оборудования, автомобильной электроники, математические функции;
- частота дискретизации до 625 МГц;
- вертикальное разрешение, АЦП — 16 бит;
- функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение на внешнем ПК;
- различные виды аналоговой и цифровой модуляции: AM, ФM, ЧM, AMн, ФMн, ЧMн, ШИМ;
- стандартная функция наложения сигналов, возможность комбинирования рабочего сигнала в сочетании с основными формами сигналов (SUM);
- стандартная функция отслеживания канала, дублирование всех параметров для обоих каналов согласно конфигурации пользователя;
- интерфейсы USB, LAN, Web Control;
- 7'' цветной сенсорный экран;
- 2 входа/выхода для сигнала синхронизации;
- вход/выход сигнала опорной частоты;
- отверстия для крепления VESA 100;
- электропитание USB type-C — возможность работы от power bank.
Генератор сигналов RIGOL DG822 Pro — это компактный и функциональный прибор, идеально подходящий для работы с различными формами волн. Он оснащен двумя каналами, позволяет одновременно генерировать сигналы произвольной формы. Благодаря инновационным технологиям обеспечивается точное воспроизведение даже сложных сигналов. Встроенная функция генерации позволяет создавать сигналы с минимальными искажениями.
Если вам нужен надежный генератор сигналов с множеством возможностей — стоит купить RIGOL DG822 Pro с максимальной частотой выходного сигнала до 25 МГц на каждый канал.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит16
-
Вес, г2800
-
Габариты, мм237,4x97x268
-
Глубина записи2М
-
Госреестр СИНет
-
Диапазон частот1 мкГц - 25 МГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DG822 Pro.
Кабель питания.
USB кабель.
Кабель DBC-BC.
Краткое руководство по эксплуатации. -
СерияDG800 Pro
-
Тип дисплеяСенсорный 7"
-
Точность, ppm1
-
Частота дискретизации, Мвыб/с625
-
Число каналов2
