Осциллограф цифровой RIGOL DS1074Z-S PLUS

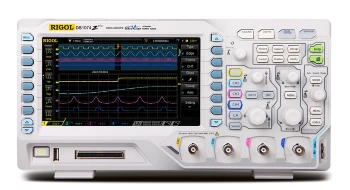

Прибор RIGOL DS1074Z-S Plus — это 4-канальный запоминающий осциллограф c полосой пропускания в 170 МГц, максимальной частотой дискретизации в режиме реального времени до 1 Гвыб/cек (при работе 1 канала, 500 Мвыб/cек при работе 2-х каналов и 250 Мвыб/cек при работе 4-х каналов), с максимальной скоростью запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность для увеличения скорости захвата до 60 000 кадров в секунду) и с глубиной памяти 24М точек (6М точек на канал).
В конструкцию прибора RIGOL DS1074Z-S Plus аппаратно встроен задающий 2-канальный генератор сигналов с полосой 100 мГц — 25 МГц
В конструкции прибора RIGOL DS1074Z-S Plus применен новейший АЦП с разрешением 12 бит.
Современный цветной LCD-экран высокого разрешения увеличенного размера в 7 дюймов по диагонали (против 5,5 дюйма у моделей серий RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E) существенно улучшает пользовательские характеристики прибора RIGOL DS1074Z-S Plus и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4-го поколения и системы автомобильной радиолокации.
Традиционные достоинства осциллографов торговой марки RIGOL, такие как компактный дизайн, малые габариты, большое количество встроенных функций для измерения параметров сигналов, присутствуют и в модели RIGOL DS1074Z-S Plus.
Использование в бюджетных осциллографах серии DS1000Z-S Plus уникальной инновационной разработки для отображения формы сигнала «UltraVision», ранее применявшейся в более дорогих и продвинутых моделях серий RIGOL DS4000 и RIGOL DS6000, существенно повышает привлекательность этого ряда приборов.
(«UltraVision» — это уникальная технология экранного представления формы и математической обработки данных по оцифровке входного сигнала, которая позволяет получить на отображаемой картинке сигнал с 256-ю градациями яркости и обеспечивает систему фильтрации шумов в реальном времени).
Для осциллографа Rigol DS1074Z-S Plus предусмотрена возможность синхронизации и декодирования сигналов последовательных шин, что позволяет использовать этот прибор для разработки и анализа встраиваемых систем.
В осциллографе RIGOL DS1074Z-S Plus опционально доступен 16-канальный пробник для исследования логических цифровых сигналов. Таким образом, этот этот прибор может быть использован для проектирования и отладки схем со смешанными сигналами.
Эта возможность может быть реализована только с помощью приобретения специальной аппаратной опции — «MSO Upgrade», представляющей собой специальный пробник RIGOL RPL1116.
Основные технические характеристики осциллографа RIGOL DS1074Z-S Plus:
- полоса пропускания (аналоговая): до 70 МГц;
- инновационная технология отображения сигнала: «UltraVision»;
- вертикальный АЦП: разрешение 12 бит;
- частота дискретизации: 1 Гвыб/с (1 канал), 500 Мвыб/с (2 канала), 250 Мвыб/с (3 или 4 канала);
- опционально, частота дискретизации цифровых каналов: 1 Гвыб/с (8 каналов), 500 Мвыб/с (16 каналов);
- скорость захвата — 30 000 осц/с (опционально — 60 000 осц/с);
- функции записи, воспроизведения, постоянно открытой записи, анализ в реальном времени;
- длина записи (работа всех 4-х каналов): 3М точек на канал стандартно (6М точек — опция);
- 7-дюймовый цветной дисплей WVGA (800*480) TFT LCD;
- количество функций запуска: 15, включая множество видов протокольного триггера;
- разъемы стандартной комплектации: USB Device, USB Host, LAN;
- соответствие стандартам LXI-C приборов;
- встроенный генератор: 2 канала;
- полоса пропускания: 100 мГц — 25 МГц.
За счет своих возможностей осциллограф Rigol DS1074Z-S Plus на 4 канала идеально подходит для отладки силовых устройств. Подключив токовый пробник, можно анализировать динамику тока, а применив высоковольтный щуп — безопасно работать с силовыми цепями, исследуя как аналоговый, так и управляющий цифровые сигналы.
Встроенный генератор избавляет от необходимости использовать отдельное устройство. Технология «UltraVision» помогает выявлять аномалии, а такая опция, как логический анализатор, позволяет встраивать этот прибор в процесс отладки сложных систем. Совокупность функций и доступная цена делают этот цифровой осциллограф Rigol отличным решением. Интернет-магазин предлагает купить оригинальную модель DS1074Z-S Plus.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит14
-
Вес, г3200
-
Время нарастания, нс5,8
-
Габариты, мм313x161x122
-
Глубина записи24М
-
Госреестр СИДа
-
ДисплейДа
-
ИнтерфейсыUSB Device, 2 USB Host, LAN
-
КомплектацияОсциллограф RIGOL DS1074Z-S Plus.
Осциллографические щупы – 4 шт. пассивных (150 МГц).
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство по эксплуатации. -
Коэффициент развертки5 нс/дел – 50 с/дел
-
Максимальная частота дискретизации, ГГц1
-
Полоса пропускания, МГц70
-
Режим работыAC, DC, GND
-
СерияDS1000Z
-
Тип дисплеяЦветной 7” TFT
-
Тип осциллографаЦифровой
-
Число каналов4
-
Чувствительность1 мВ/дел – 10 В/дел
