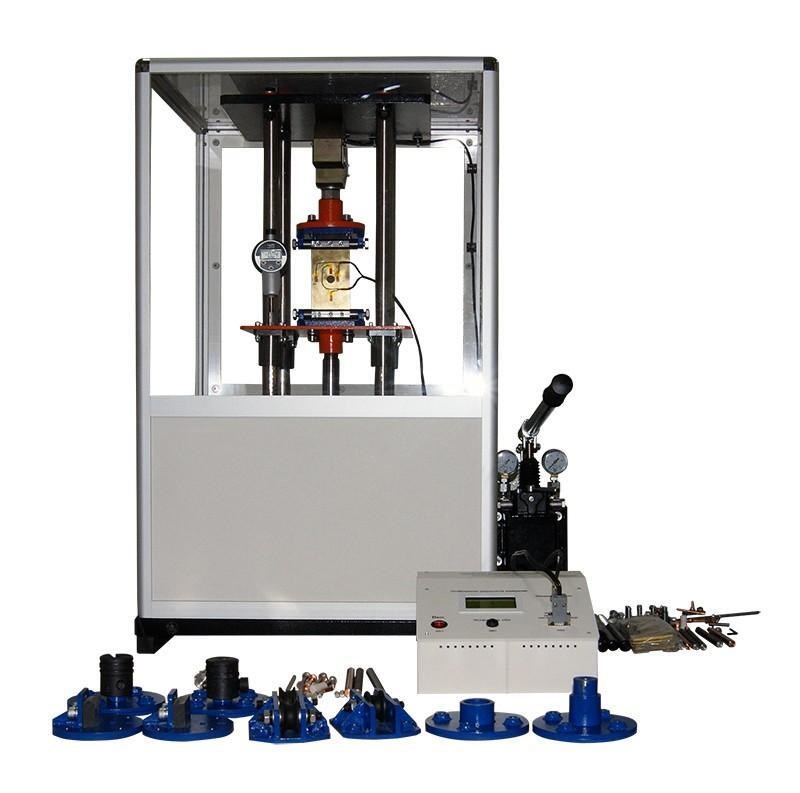

Учебная гидравлическая испытательная машина (сопротивление материалов) ✅
Учебная гидравлическая испытательная машина предназначена для проведение лабораторных работ по изучению способов определения механических свойств материалов.
В состав учебной гидравлической испытательной машины входит:
- комплект сменной оснастки для проведения испытаний на растяжение;
- комплект сменной оснастки для провидения испытаний на сжатие;
- комплект сменной оснастки для проведения испытаний на изгиб;
- комплект сменной оснастки для проведения испытаний на срез;
- комплект сменной оснастки для испытания образцов из листовых материалов;
- измерительный блок;
- методическое обеспечение;
- учебный видеоролик.
Сварное основание с установленным на нем устройством для испытания образцов, выполнено из стальной трубы с приваренной плитой. Толщина плиты, 10 мм.
Гидравлическая система гидропривода состоит из: гидроцилиндра двойного действия, ручного гидравлического насоса, предохранительного клапана, гидравлического распределителя, манометра.
В состав устройства для испытания образцов входит:
- неподвижная траверса с приспособлением для установки образца.
- подвижная траверса с приспособлением для установки образца.
- устройство для измерения усилия сжатия/растяжения.
- устройство измерения перемещения подвижной траверсы.
- ручной гидравлический привод.
Измерение усилия сжатия/растяжения образца при помощи тензодатчика, подключенного к измерительному блоку.
Диапазон измерений тензодатчика соответствует диапазону усилий, развиваемых гидроприводом.
Измерительный блок с микропроцессорной системой измерений с выводом информации на графический ЖК дисплей. Данные на дисплее отображаются построчно в формате: наименование параметра, единица измерения, значение параметра.
Отображение мгновенной величины усилия и наибольшей величины усилия. Для обнуления показаний и установки нулевого значения измеренной величины использоваться кнопка «Установка нуля».
Разъем для подключения к сети электропитания на задней панели.
Измерение величины перемещения подвижной траверсы осуществляется с помощью цифрового измерительного прибора.
Комплект поставки
- Учебная гидравлическая испытательная машина
- Испытательные образцы
- Паспорт
- Методические рекомендации
- Мультимедийная методика
- Гарантийный талон
-
Вид оборудования/Тип товараУчебное оборудование
-
Предмет/Учебная дисциплинаМатериаловедение, сопротивление материалов
-
ПроизводительЭнергияЛаб
-
Страна производстваРоссия
-
Уровень образованияПрофессиональное образование
