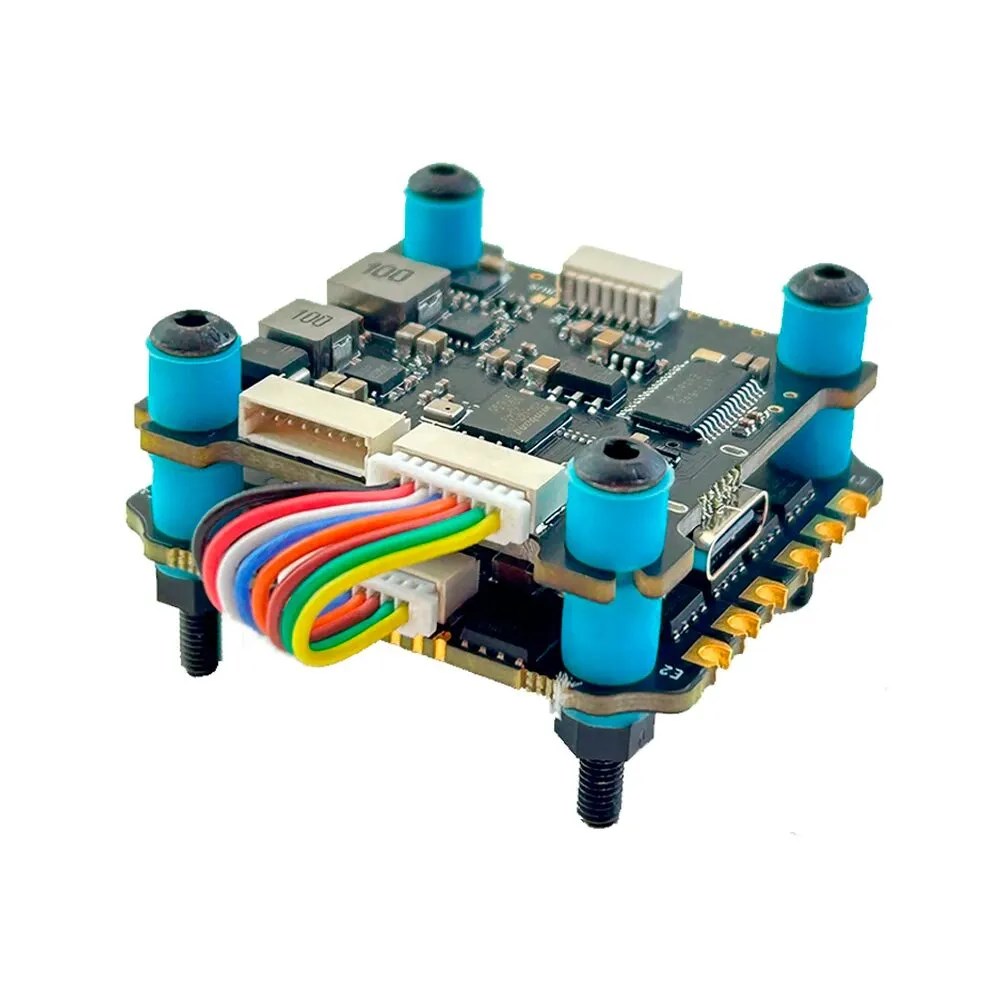

Стек SoloGood F405 V4 BLS 60A
Выбирайте идеальный центр управления — стек SoloGood F405 V4 BLS 60A для вашего дрона!
Для современных гоночных и фристайл-квадрокоптеров, где важны компактность, мощность и надежность, ключевым решением становится интегрированная электроника. Стек SoloGood F405 V4 BLS 60A — это профессиональная комбинация полетного контроллера и 4-in-1 регулятора хода в одном устройстве. Он объединяет мозг и силовую систему вашего дрона, обеспечивая чистую сборку и высочайшую производительность. Купить этот современный стек для вашего проекта вы можете в интернет-магазине COPTERPARTS.
-
Компактная интеграция «всё в одном» для аккуратной и легкой сборки дрона.
-
Мощный полетный контроллер на процессоре F405 с поддержкой современных прошивок.
-
4 регулятора хода по 60А каждый для работы с мощными моторами на 6S.
-
Встроенная система BEC 9V/2A для стабильного питания периферии.
-
Множество интерфейсов для подключения GPS, приемника, LED-лент и другой электроники.
Принцип работы и функционал
Стек SoloGood F405 V4 BLS 60A является центральным вычислительным и силовым узлом квадрокоптера. Его работа начинается с получения команд от пилота через приемник. Сигналы поступают на полетный контроллер (FC). Микропроцессор STM32F405 обрабатывает эти команды вместе с данными от гироскопа и акселерометра. Он вычисляет, какую тягу должен создать каждый мотор для выполнения маневра.
Затем FC отправляет высокочастотные цифровые сигналы (по протоколам DShot) на встроенные регуляторы хода (ESC). Каждый из четырех ESC преобразует энергию аккумулятора в трехфазный ток для своего мотора. Интеграция FC и ESC в одной плате минимизирует помехи и задержки. Это дает дрону невероятно быстрый и точный отклик на стики.
Технические характеристики и применение
Технические параметры стека делают его лидером в своем классе. Полетный контроллер основан на процессоре STM32F405, работающем на частоте 168 МГц. Он поддерживает прошивки Betaflight и Emuflight. Каждый из четырех регуляторов обеспечивает непрерывный ток 60А с пиковым до 75А. Стек полностью совместим с литий-полимерными аккумуляторами до 6S (25.2В).
Устройство оснащено всеми необходимыми портами. Это UART для GPS и телеметрии, разъемы для приемника в форматах SBUS/IBUS/SPI. Также есть выходы для LED-лент и пищалки (buzzer). Встроенный стабилизатор BEC выдает стабильные 5В и 9В для питания приемника, камеры и других датчиков. Это исключает необходимость во внешних BEC.
Этот стек создан для динамичных и требовательных полетов. Он станет идеальным выбором для гоночных квадрокоптеров 5-дюймового класса, где важна каждая миллисекунда. Его мощности хватит для агрессивного фристайла на 6S аккумуляторах. Надежная конструкция подойдет и для продвинутых любительских сборок. Прошивка настраивается через удобные графические интерфейсы Betaflight Configurator.
Установка стека значительно упрощает процесс сборки дрона. Вам не нужно прокладывать отдельные силовые провода к каждому ESC. Это снижает общий вес, уменьшает помехи и делает конструкцию аккуратнее. Стек поставляется с защитным конденсатором для подавления скачков напряжения.
Технические характеристики
- Основное управление: STM32F405
- Гироскоп: ICM42688P
- Барометр: Поддержка SPL-06
- Экранное меню: Поддержка (AT7456E)
- BEC: 10 В/2 А, 5 В/2 А
- Порт UART: 6
- Черный ящик: встроенная флэш-память (16 МБ)
- Количество поддерживаемых двигателей: M1-M8.
- Название прошивки: BETAFLIGHT: SOLOGOODF405
- Входное напряжение: литиевая батарея 3-6S (11-30 В МАКС.)
- Выходное напряжение: VBAT
- Монтажное отверстие: 30,5x30,5 мм (апертура 4 мм).
- Размер управления полетом: 38,5x38,5 мм.
- Вес: 8,1 грамм.
-
БарометрSPL-06
-
Вес0,0081 кг
-
Габариты3,85 x 3,85 см
-
ГироскопICM-42688-P
-
МикроконтроллерSTM32F405
-
Объём памяти16 Мб
