Анализатор спектра SeeSii DeepVNA-101

Купите портативный векторный анализатор цепей SeeSii DeepVNA_101 для настройки антенн, фильтров и диагностики ВЧ-трактов

Это обновлённая версия популярного NanoVNA_F с процессором Cortex_M4, ярким 4.3-дюймовым IPS-дисплеем и ёмким аккумулятором 5000 мА·ч. Анализатор спектра SeeSii измеряет S-параметры, КСВН, вносимые и обратные потери, а также выполняет TDR-диагностику кабелей. Прибор подходит для настройки антенн, фильтров и согласующих цепей.

• Частотный диапазон от 10 кГц до 1.5 ГГц для HF, VHF и UHF.
• Динамический диапазон до 70 дБ на низких частотах для точных измерений.
• 4.3-дюймовый IPS-дисплей высокого разрешения для наглядных графиков.
• Встроенный аккумулятор 5000 мА·ч для длительной работы в поле.
• Удобное управление энкодером и сенсорным экраном.

Как работает векторный анализатор цепей DeepVNA_101

Прибор подключается к тестируемому устройству через два SMA-порта. Он измеряет S-параметры (S11 и S21), отображая результаты на экране в виде графиков, диаграммы Смита или таблиц. Встроенный калибровочный набор (OPEN, SHORT, LOAD) обеспечивает точность измерений. Анализатор выполняет TDR-функцию для поиска повреждений кабеля, измеряет вносимые и обратные потери, а также КСВН антенн.

Технические характеристики и функционал

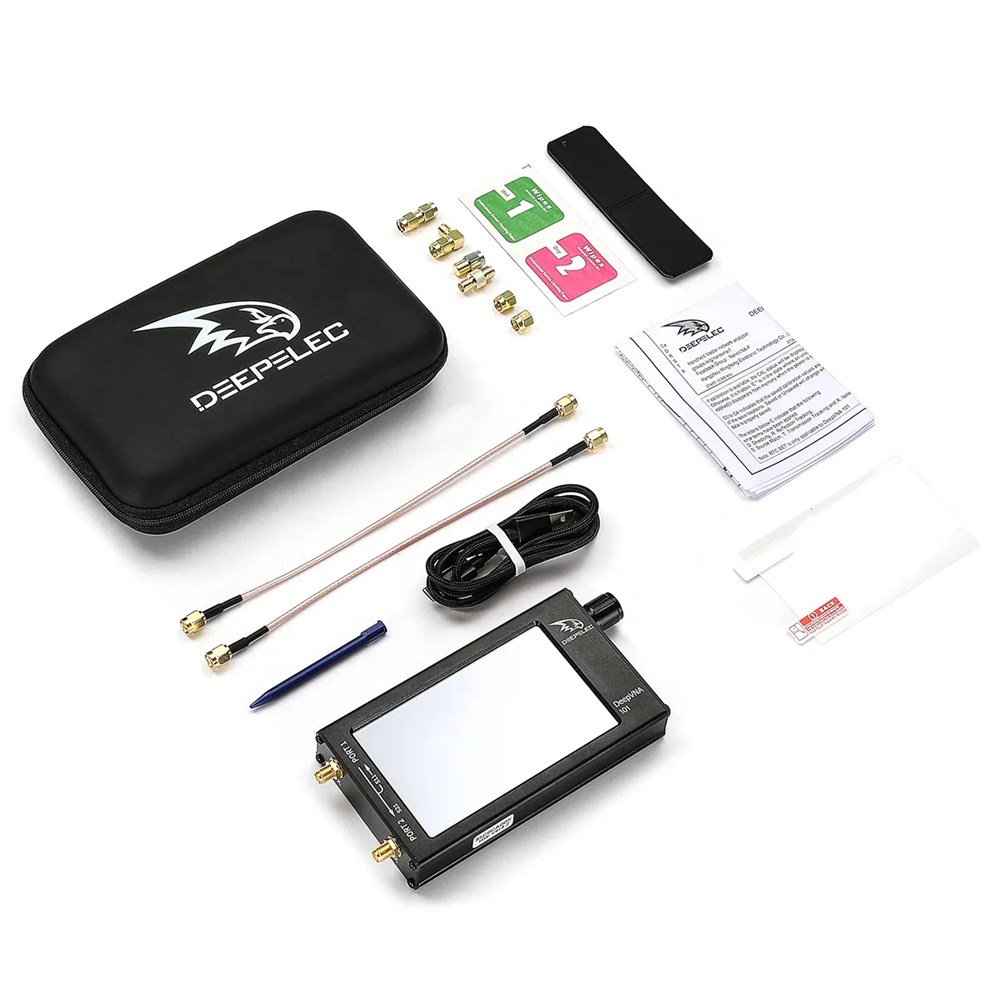

Диапазон частот составляет 10 кГц – 1.5 ГГц. Количество точек сканирования — до 301. Динамический диапазон S11/S21: 70 дБ (до 300 МГц), 60 дБ (300–900 МГц), 50 дБ (900 МГц – 1.5 ГГц). Аккумулятор ёмкостью 5000 мА·ч обеспечивает до 10 часов непрерывной работы. В комплект входят калибровочные нагрузки, переходники, кабели SMA и защитный чехол. Прибор имеет USB-C для зарядки и передачи данных. Корпус выполнен из прочного металла.

О производителе SeeSii

SeeSii — китайский бренд измерительного оборудования, известный портативными анализаторами спектра TinySA и векторными анализаторами DeepVNA. Продукция SeeSii сертифицирована по стандартам CE и отличается высоким качеством сборки. Бренд предлагает решения для радиолюбителей, инженеров и профессиональных пользователей, сочетая доступную цену с расширенной функциональностью.

• Размер экрана: 4,3 дюйма
• Номинальная частота: 10 кГц — 1,5 ГГц
• Точки сканирования: до 301 точки
• Емкость аккумулятора: 5000 мАч/3,7 В
• Объем памяти: 16 МБ
• Можно сохранить до примерно 1000 наборов данных файла snp.
