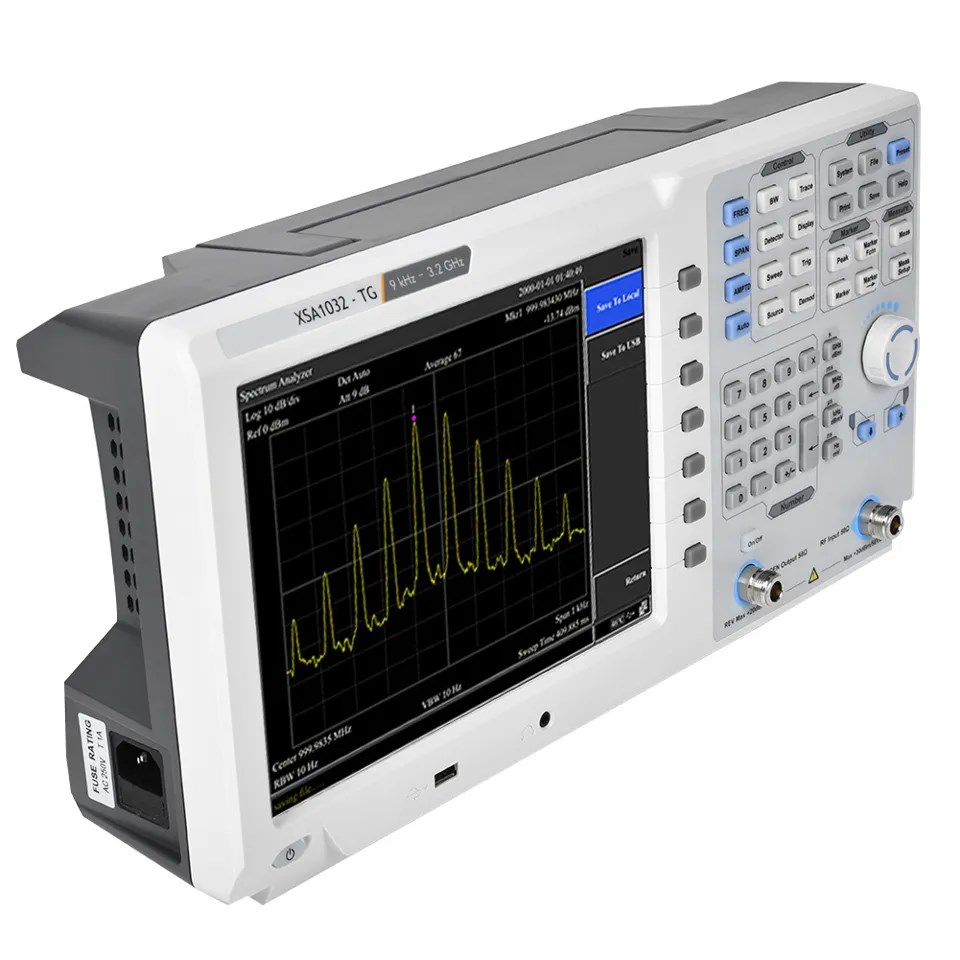

Анализатор спектра OWON XSA1032

Закажите анализатор спектра OWON XSA1032 для точного RF-анализа и настройки FPV-систем вашего дрона

Анализатор спектра OWON XSA1032 — это профессиональный настольный прибор, созданный для детального анализа радиочастотных сигналов в диапазоне от 9 кГц до 3.2 ГГц. Устройство идеально подходит для настройки антенно-фидерных трактов, диагностики помех, проверки видеопередатчиков и приёмников FPV-систем.

Благодаря высокому разрешению 1 Гц и низкому уровню шума, этот анализатор позволяет видеть мельчайшие детали сигнала, что критически важно для обеспечения стабильной и чистой видеотрансляции на дальних дистанциях.

• Широкий частотный диапазон от 9 кГц до 3.2 ГГц для всестороннего RF-анализа.
• Разрешение по частоте 1 Гц для обнаружения мельчайших сигналов.
• Низкий уровень собственного шума до -160 дБм для работы со слабыми сигналами.
• Встроенный трекинг-генератор (в модели XSA1032-TG) для измерения характеристик фильтров и антенн.
• Большой 10.4-дюймовый TFT-дисплей и интерфейсы USB, LAN, VGA для удобной работы.

Как работает анализатор спектра OWON XSA1032

Прибор принимает исследуемый сигнал через высокочастотный вход. Встроенный процессор преобразует его в цифровую форму и строит спектрограмму, отображая распределение мощности сигнала по частотам. Функция «водопад» (Waterfall) позволяет отслеживать изменения сигнала во времени. Встроенный трекинг-генератор создаёт тестовый сигнал для проверки фильтров и усилителей. Вы получаете полную картину RF-спектра для точной настройки вашего оборудования.

Технические характеристики и функционал

Диапазон частот составляет 9 кГц – 3.2 ГГц. Разрешение по частоте достигает 1 Гц. Разрешающая полоса пропускания (RBW) регулируется от 10 Гц до 3 МГц. Уровень собственного шума (DANL) с включенным предусилителем составляет -158…-160 дБм. Встроенный предусилитель на 20 дБ улучшает обнаружение слабых сигналов.

Трекинг-генератор работает в диапазоне 100 кГц – 3.2 ГГц с выходной мощностью от -40 до 0 дБм. Дисплей имеет диагональ 10.4 дюйма. Прибор оснащён интерфейсами USB Host, USB Device, LAN и VGA. Рабочая температура составляет от 0 до 40°C. Габариты: 421x221x115 мм, вес: около 5 кг.

О производителе OWON

OWON (Lilliput) — известный производитель измерительного оборудования с более чем десятилетним опытом. Бренд предлагает широкий спектр контрольно-измерительных приборов: от осциллографов до источников питания. Продукция OWON сочетает доступную цену, высокую точность и богатую функциональность. Анализаторы спектра серии XSA1000 разработаны для инженеров, преподавателей и лабораторий, которым нужен профессиональный инструмент без сложностей и высокой стоимости традиционных приборов.

Внутренний опорный источник

• Опорная частота: 10 МГц
• Точность опорной частоты: ± (дни с последней калибровки x aging rate + температурная стабильность + начальная точность)
• Температурная стабильность: < 2,5 ppm (от 15°C до 35°C)
• Старение: < 1 ppm в год

Технические параметры

• Показания:
• Частота маркера: разрешение спан / (число точек сканирования – 1)
• Неопределенность: ± (частота маркера x неопределенность опорной частоты + 1% x спан + 10% x разрешение полосы)

• Усилитель:
• Разрешение счётчика: 1 Гц, 10 Гц, 100 Гц, 1 кГц
• Точность: ± (частота маркера x неопределенность опорной частоты + разрешение счётчика)

• Ширина полосы:
• Разрешающая ширина полосы (-3 дБ): 10 Гц – 500 кГц (в диапазоне 1–10), 1 МГц, 3 МГц
• Форма фильтра разрешения: < 5:1 номинально (цифровая реализация, аналогичная гауссовой форме)
• Точность: < 5% номинально
• Видео ширина полосы (-3 дБ): 10 Гц – 3 МГц

Абсолютная амплитудная неопределенность:

• при 20°C–30°C, fc = 50 МГц, RBW = 1 кГц, VBW = 1 кГц, пиковый детектор, RF затухание 20 дБ
• Предусилитель выключен: ±0,4 дБ, входной сигнал -20 дБм
• Предусилитель включен: ±0,5 дБ, входной сигнал -40 дБм
• Неопределенность: диапазон входного сигнала -50 дБм … 0 дБм; ±1,5 дБ

• VSWR:
• Вход 20 дБ RF затухание, 1 МГц – 3,2 ГГц: < 1,5 (номинально)

Искажения и паразитные сигналы:

• Вторая гармоника: при fc = 50 МГц, предусилитель выключен, входной сигнал -30 дБм, RF затухание 0 дБ, температура 20–30°C: -65 дБ
• Третьи интермодуляционные искажения: при fc = 50 МГц, +10 дБм
• Удельное сжатие усиления (1 дБ): при fc = 50 МГц, RF затухание 0 дБ, предусилитель выключен, 20–30°C: +2 дБ (номинально)
• Обратный отклик: при подключении нагрузки 50 _ ко входу, входное электроусиление 0 дБ, температура 20–30°C: < -85 дБм
• Всплески и паразитные сигналы: при сигнале -30 дБм во входном микшере, 20–30°C: < -60 дБн

Время сканирования и триггеры:

• Диапазон сканирования: от 100 Гц до 3 ГГц, время от 10 мс до 3000 с
• Режим: продолжительный, одиночный
• Триггер: свободный режим, видео

Генератор слежения:

• Диапазон выходных частот: 100 кГц – 3,2 ГГц
• Уровень выходной мощности: -40 дБм … 0 дБм
• Разрешение уровня мощности: ±3 дБ
• Форма и плоскость выходного сигнала: ±3 дБ
• Максимальный безопасный обратный уровень: средняя мощность до 30 дБм, постоянное напряжение ±50 В

Входы и выходы:

• Передняя панель, RF-вход: 50 _, N-тип Fem
• Выход генератора слежения: 50 _, N-тип Fem

Спецификация амплитуды:

• Диапазон измерений: от DANL до +20 дБм (без предусилителя)
• Стандарт уровня сигнала: -80 дБм … +30 дБм, шаг 0,1 дБ
• Предусилитель: 20 дБ (номинально)
• Диапазон аттенюатора: 1–50 дБ, шаг 1 дБ
• Максимальный входной постоянный ток: 50 В
• Максимальная мощность: 30 дБм

Отношение уровня шума DANL (при включенном предусилителе):

• 1 МГц – 10 МГц: -160 дБм (номинально)
• 10 МГц – 1 ГГц: -160 дБм (номинально)
• 1 ГГц – 3,2 ГГц: -158 дБм (номинально)

• Фазовый шум (при fc = 1 ГГц, 20–30°C):
• < -82 дБн/Гц при смещении 10 кГц
• < -100 дБн/Гц при смещении 100 кГц
• < -110 дБн/Гц при смещении 1 МГц

Диапазон отображения уровня:

• Логарифмическая шкала: 1 дБ – 255 дБ
• Линейная шкала: от 0 до опорного уровня
• Единицы измерения уровня: дБм, дБмкВ, дБнВ, дБмВ, дБмкВ, В, кВ
• Количество точек: 201–1001
• Количество трасс: 5
• Детекторы: положительный пик, отрицательный пик, выборка, нормальный, RMS
• Функции трасс: очистить, максимум, минимум, просмотр, очистка, усреднение

• Частотная характеристика (при 20–30°C, влажность 30–70%, RF затухание 20 дБ, точка опоры 50 МГц):
• Предусилитель отключен: ±0,8 дБ (типично ±0,4 дБ)
• Предусилитель включен: ±0,9 дБ (типично ±0,4 дБ)

• Точность:
• Ошибки переключения аттенюатора: при 20–30°C, fc = 50 МГц, предусилитель выключен, аттенюатор RF 10 дБ, входной сигнал 1–40 дБ, погрешность ±0,5 дБ

• Стандартизационный вход: 50 _, N-тип Fem

• Коммуникационные порты: USB HOST, USB DEVICE, LAN, разъем для наушников и VGA

Общие технические характеристики:

• Дисплей: TFT LCD, 10,4_
• Вес (без упаковки): _ 5 кг
• Габариты (Ш x В x Г): 421 x 221 x 115 мм
• Рабочая температура: 0°C … 40°C
• Температура хранения: -20°C … +60°C
• Питание: 100 В … 240 В, 50/60 Гц
