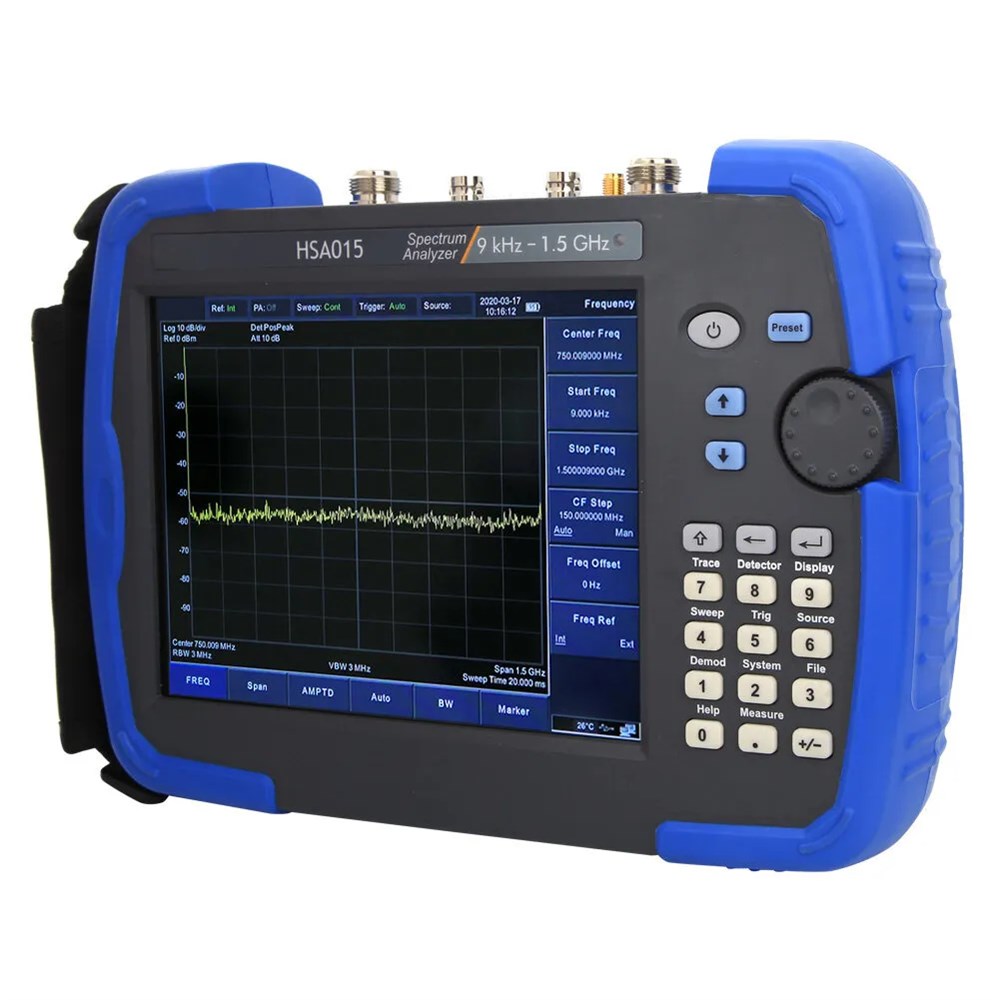

Анализатор спектра OWON HSA015

Закажите портативный анализатор спектра OWON HSA015 для точного RF-анализа в полевых условиях

Анализатор спектра OWON HSA015 — это компактный прибор с частотным диапазоном от 9 кГц до 1.5 ГГц. Устройство позволяет настраивать антенны и диагностировать помехи. Встроенный трекинг-генератор (в модели -TG) превращает его в скалярный анализатор цепей. Прибор подходит для FPV-пилотов, радиолюбителей и инженеров.

1. Частотный диапазон от 9 кГц до 1.5 ГГц для любых задач.
2. Чувствительность DANL до -160 дБм для слабых сигналов.
3. 8-дюймовый IPS сенсорный экран с автоматической яркостью.
4. Вес всего 2.5 кг для удобной переноски в поле.
5. Время работы 4–6 часов от встроенного литий-ионного аккумулятора.

Как работает портативный анализатор спектра

Прибор принимает сигнал через высокочастотный вход. Встроенный процессор строит спектрограмму и отображает её на экране. Функция «водопад» показывает изменения сигнала во времени. Трекинг-генератор создаёт тестовый сигнал для измерения характеристик фильтров и антенн. Анализатор поддерживает EMI-предтесты, анализ модуляции и аудиодемодуляцию. Встроенный GPS записывает координаты для каждого измерения. Вы получаете полную картину RF-спектра в любой точке.

Технические характеристики и функционал

Диапазон частот составляет 9 кГц – 1.5 ГГц. Минимальная разрешающая полоса (RBW) равна 10 Гц. Уровень шума достигает -160 дБм. Полная амплитудная точность не превышает 1.5 дБ. Дисплей имеет диагональ 8 дюймов и разрешение 1024x768. Встроенный аккумулятор работает до 6 часов. Вес прибора составляет 2.5 кг.

Модель HSA015-TG оснащена трекинг-генератором и GPS-приёмником. Интерфейсы: USB, LAN и microSD. Прибор поддерживает анализ модуляции и аудиодемодуляцию.

О производителе OWON

OWON — китайский производитель измерительного оборудования. Компания основана в 1996 году. Продукция OWON экспортируется в 80 стран мира. Бренд известен качественными осциллографами и анализаторами спектра. Приборы сочетают доступную цену и профессиональные возможности.

• Частотный диапазон: 9 кГц до 1.5 ГГц (HSA015-TG: 9 кГц до 1.500009 ГГц)
• Разрешение по частоте: 1 Гц
• Диапазон частотной шкалы (Span): 0 Гц, от 100 Гц до макс. частоты прибора
• Погрешность шкалы: ± шкала / (число точек сканирования — 1)
• Фазовый шум SSB (20-30°C, fc=1 ГГц, RBW=1 кГц, VBW=1 кГц):
• При отстройке 10 кГц: < -80 дБн/Гц (типовое)
• При отстройке 100 кГц: < -100 дБн/Гц (типовое)
• При отстройке 1 МГц: < -107 дБн/Гц (типовое)
• Полоса пропускания разрешения (RBW) (-3 дБ): 10 Гц до 500 кГц (шаг 1-10 последовательно), 1 МГц, 3 МГц
• Точность RBW: < 5% типовое (RBW _ 1 МГц)
• Коэффициент формы фильтра разрешения (60 дБ : 3 дБ): < 5:1 типовое
• Полоса видео (VBW) (-3 дБ): 10 Гц до 3 МГц
• Диапазон измерения амплитуды: от DANL до +20 дБм (1 МГц — 3.6 ГГц, предусилитель выкл)
• Опорный уровень: от -80 дБм до +30 дБм, шаг 0.1 дБ
• Предусилитель: 20 дБ (номинально)
• Диапазон входного аттенюатора: от 0 до 50 дБ, шаг 1 дБ

Дополнительные параметры

• Уровень собственного шума DANL (аттенюатор 0 дБ, детектор выборки, усреднение трейсов _20, 20-30°C, нормировка RBW к 1 Гц):
• Предусилитель ВЫКЛ:
• 1 МГц — 1 ГГц: -140 дБм (типовое)
• 1 ГГц — 1.5 ГГц: -138 дБм (типовое)
• Предусилитель ВКЛ:
• 1 МГц — 1 ГГц: -160 дБм (типовое)
• 1 ГГц — 1.5 ГГц: -158 дБм (типовое)
• Абсолютная точность амплитуды (20-30°C, fc=50 МГц, размах 200 кГц, RBW=10 кГц, VBW=10 кГц, пиковый детектор, RF аттенюатор 10 дБ, уровень достоверности 95%):
• Предусилитель ВЫКЛ: ±0.4 дБ (сигнал -20 дБм)
• Предусилитель ВКЛ: ±0.5 дБ (сигнал -40 дБм)
• Полная точность амплитуды: < 1.5 дБ
• Частотная характеристика (20-30°C, 30-70% отн. влажность, аттенюатор 20 дБ, опорная частота 50 МГц):
• Предусилитель ВЫКЛ (fc_100 кГц): ±0.8 дБ (±0.4 дБ типовое)
• Предусилитель ВКЛ (fc_1 МГц): ±0.9 дБ (±0.5 дБ типовое)
• Выход трекингового генератора (для модели HSA015-TG):
• Диапазон частот: 100 кГц до 1.5 ГГц
• Диапазон уровня выходной мощности: -30 дБм до 0 дБм
• Разрешение уровня выходной мощности: 1 дБ
• Плоскостность выходного сигнала: ±3 дБ
• Максимальный безопасный уровень на входе: Средняя мощность до +30 дБм, постоянное напряжение ±50 В
• VSWR (вход 20 дБ RF затухание): < 1.5 (номинально)
• Интерфейсы связи: USB HOST, USB DEVICE, LAN (10/100 Base, RJ-45)
• Тип дисплея: TFT LCD, 8 дюймов, 1024x768, 65536 цветов
• Вес: Приблизительно 2.5 кг (без упаковки)
• Габариты (Ш x В x Г): 265 мм x 190 мм x 58 мм
• Питание: Литий-ионный аккумулятор, время работы до 4-6 часов
• Рабочая температура: От 0°C до 40°C
• Температура хранения: От -20°C до 60°C
