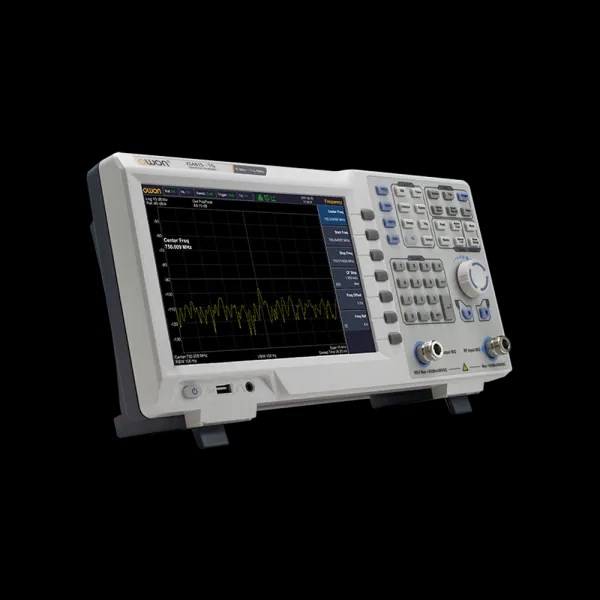

Анализатор спектра OWON XSA805

Закажите анализатор спектра OWON XSA805 для точного и доступного RF-анализа в лаборатории и поле

Анализатор спектра OWON XSA805 — это профессиональный прибор, который открывает широкие возможности для тестирования радиочастотных сигналов. Модель охватывает диапазон от 9 кГц до 500 МГц, что делает её идеальным инструментом для настройки антенно-фидерных трактов, отладки FPV-систем и предварительного тестирования на электромагнитную совместимость (EMI). Благодаря современной полностью цифровой технологии промежуточной частоты, этот анализатор обеспечивает высокую точность и стабильность измерений, необходимые для решения как лабораторных, так и полевых задач.

• Широкий частотный диапазон от 9 кГц до 500 МГц для разнообразных задач.
• Исключительная чувствительность: уровень шума -160 дБм для обнаружения слабейших сигналов.
• Высокая точность измерений с общей погрешностью амплитуды менее 0.7 дБ.
• Минимальная полоса разрешения (RBW) 1 Гц для детального анализа близко расположенных сигналов.
• Наличие модели с трекинг-генератором (XSA805-TG) для измерения частотных характеристик фильтров и усилителей.

Как работает анализатор спектра OWON XSA805

Прибор принимает исследуемый сигнал через высокочастотный вход. Встроенный процессор преобразует его в цифровую форму и строит спектрограмму, отображая распределение мощности сигнала по частотам. Технология полностью цифровой промежуточной частоты обеспечивает высокую точность и стабильность измерений.

Функция «водопад» (Waterfall) позволяет отслеживать изменения сигнала во времени, что незаменимо при поиске периодических помех. Встроенный модуль демодуляции звука помогает идентифицировать источники сигналов, например, радиомикрофоны или станции аналоговой связи. Встроенный тест «Pass/Fail» быстро определяет соответствие параметров заданным нормам.

Технические характеристики и функционал

Модель XSA805 имеет диапазон частот от 9 кГц до 500 МГц. Минимальная полоса разрешения (RBW) составляет 1 Гц. Уровень фазовых шумов не превышает -80 дБн/Гц при отстройке 10 кГц. Отображаемый средний уровень шума (DANL) достигает -160 дБм. Общая точность амплитуды составляет менее 0.7 дБ.

Дисплей имеет диагональ 9 дюймов и разрешение 1280x800 пикселей. Прибор оснащён интерфейсами USB Host, USB Device, LAN, HDMI и разъёмом для наушников. Габариты устройства: 375x185x120 мм, вес — около 3.7 кг. Модель с индексом TG включает встроенный трекинг-генератор.

О производителе OWON

Компания OWON (Lilliput) — известный производитель измерительного оборудования с более чем десятилетним опытом. Бренд предлагает широкий спектр контрольно-измерительных приборов: от осциллографов до источников питания. Продукция OWON сочетает доступную цену, высокую точность и богатую функциональность. Анализаторы спектра серии XSA800 разработаны для инженеров, преподавателей и лабораторий, которым нужен профессиональный инструмент без сложностей и высокой стоимости традиционных приборов.

Технические параметры

• Диапазон частот: 9.000 кГц – 500.009 МГц
• Разрешение по частоте: 1 Гц
• Диапазон развертки: от 0 Гц, 100 Гц до максимальной частоты прибора
• Погрешность развертки: ± развертка / (количество точек развертки — 1)
• Фазовый шум SSB при несущей 500 МГц:
• Отстройка 10 кГц: < -80 дБн/Гц
• Отстройка 100 кГц: < -100 дБн/Гц
• Отстройка 1 МГц: < -115 дБн/Гц
• Полоса пропускания разрешения RBW (-3 дБ): 1 Гц — 1 МГц (шаги 1-3-5-10)
• Точность RBW: <5% (типичное значение)
• Коэффициент формы фильтра разрешения (60 дБ : 3 дБ): <5 (типичное значение)
• Полоса пропускания видео VBW (-3 дБ): 10 Гц — 1 МГц (шаги 1-3-5-10)
• Диапазон измерения амплитуды: от DANL до +10 дБм (100 кГц-10 МГц, предусилитель выключен) / до +20 дБм (10 МГц-1.5 ГГц, предусилитель выключен)
• Опорный уровень: от -80 дБм до +30 дБм, шаг 0.01 дБ
• Встроенный предусилитель: 20 дБ (номинальное значение)
• Входной аттенюатор: 0-40 дБ с шагом 1 дБ
• Входное сопротивление: 50 Ом
• Отображаемый средний уровень шума DANL (аттенюатор 0 дБ, RBW=VBW=100 Гц, усреднение 50, 20-30°C):
• Предусилитель выключен: 9 кГц-1 МГц: -95 дБм (тип.) < -88 дБм; 1 МГц-500 МГц: -140 дБм (тип.) < -130 дБм
• Предусилитель включен: 100 кГц-1 МГц: -135 дБм (тип.) < -128 дБм; 1 МГц-500 МГц: -160 дБм (тип.) < -150 дБм
• Частотная характеристика (20-30°C, влажность 30-70%, аттенюатор 10 дБ, относительно 50 МГц):
• Предусилитель выключен (fc 9 кГц): <0.7 дБ
• Предусилитель включен (fc 50 МГц): <1.0 дБ
• Погрешность точности абсолютной амплитуды (fc=50 МГц, пиковый детектор, предусилитель выключен, аттенюатор 10 дБ, уровень входного сигнала -10 дБм, 20-30°C): <0.4 дБ

Дополнительная информация

• Генератор слежения (опция):
• Диапазон выходного уровня: -40 дБм — 0 дБм
• Разрешение выходного уровня: 1 дБ
• Неравномерность выходного сигнала относительно 50 МГц: ±3 дБ
• Гармонические составляющие: -30 дБн (при выходной мощности -10 дБм)
• Негармонические составляющие: -40 дБн (при выходной мощности -10 дБм)
• Изоляция генератора слежения от входного терминала: -60 дБ (при выходной мощности 0 дБм)
• Дисплей: 9 дюймов, TFT, цветной, 1280x800 пикселей
• Порты ввода/вывода: USB 2.0 Host, USB 2.0 Device, LAN (10/100Base), HDMI, разъем для наушников 3.5 мм
• Габаритные размеры: 375 x 120 x 185 мм
• Масса: около 3.7 кг
• Электропитание: 100-240 В, 50/60 Гц
