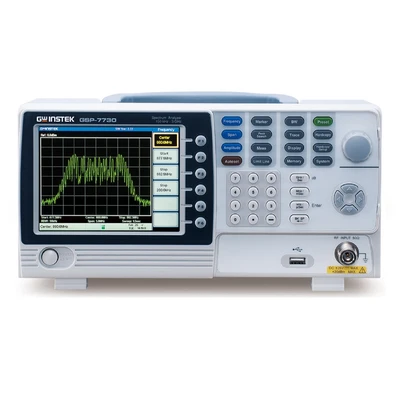

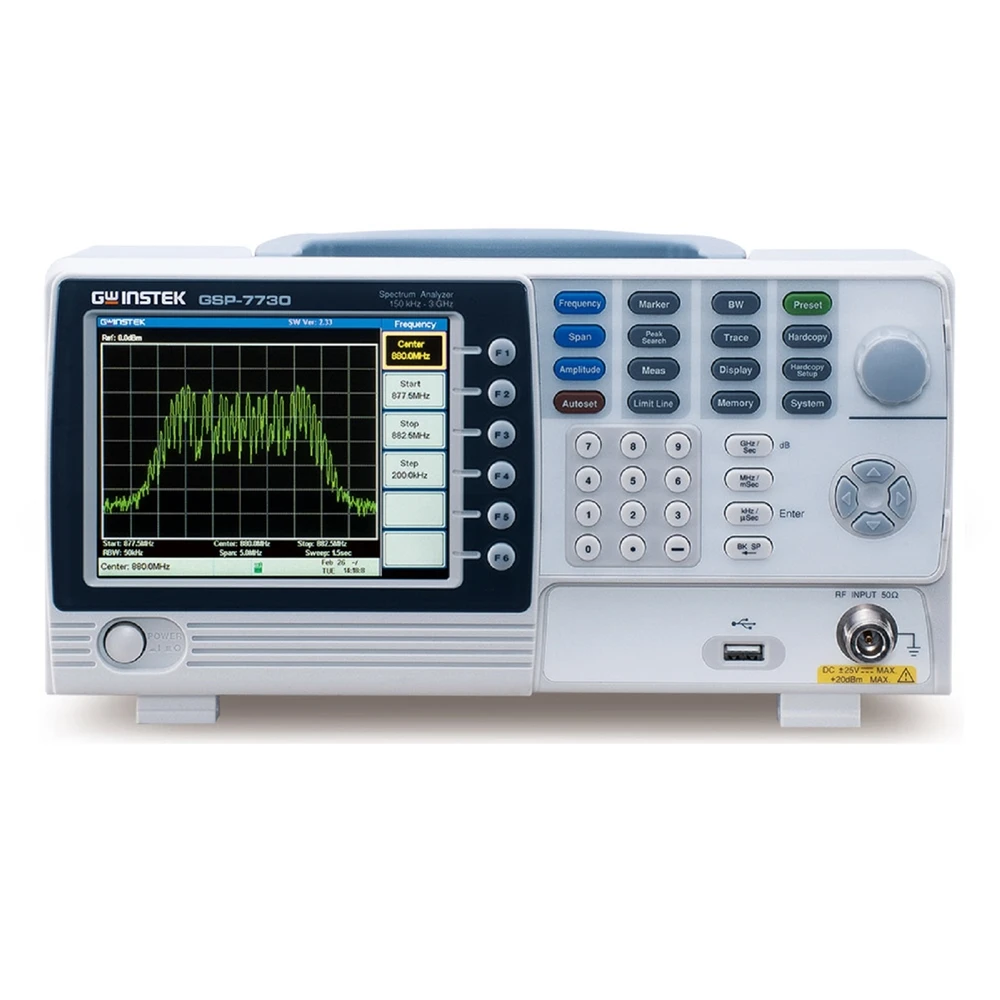

Анализатор спектра GSP-7730
Анализатор спектра GSP-7730
Предусмотрена возможность установки полосы обзора от 100 Гц до 3 ГГц с разрешением 1 ГГц. Возможна установка нулевой полосы развертки. Скорость варьируется в диапазоне от 300 мс до 8,4 с с возможностью автоматической подстройки в зависимости от режима работы.
На корпусе устройства расположен высокочастотный вход с соединителем типа N и сопротивлением 50 Ом. Имеется возможность организации дистанционного управления. Устройства могут подключаться к анализатору спектра GW Instek GSP-7730 по интерфейсу USB или с помощью разъема RS232.
Для вывода данных на самом анализаторе предусмотрен жидкокристаллический цветной дисплей с разрешением 640 на 480 точек. С помощью VGA-разъема есть возможность вывести изображение с анализатора на внешний монитор, что удобно при использовании в учебных аудиториях и сервисных центрах.
Эксплуатационные особенности анализатора:
- Частотный диапазон от 150 кГц до 3 ГГц.
- Цифровая ФАПЧ.
- Диапазон измерения уровня: от –100 до 20 дБмВт.
- Фазовые шумы от -85 дБн/Гц.
- Маркерные измерения, запись спектрограмм, пределов допусков, профилей во внутреннюю память и на внешний носитель.
- Предусмотрена возможность автоматической установки амплитуды измерений и полосы обзора.
- Есть возможность эксплуатации анализатора спектра в режиме допускового контроля.
Особенности
Цифровая ФАПЧ. Режим допускового контроля. Запись профилей во внутреннюю память и на внешний носитель. Компактный и легкий для переноски. Спектрограмма.
-
Бренд (производитель)GW Instek
-
Вес, кг2,2
-
Вид интерфейсаUSB, RS-232
-
Габариты, мм296х153х105
-
Гарантия1 год
-
Госреестр СИНет
-
ДисплейДа
-
КомплектацияАнализатор спектра GSP-7730.
Шнур питания.
Инструкция по эксплуатации на CD.
Краткая инструкция по эксплуатации. -
Максимальный измеряемый уровень, дБм20
-
Полоса обзора100 Гц-3 ГГц
-
Рабочие частоты, МГц0.15-3000
-
Разрешение дисплея640 х 480
-
Разрешение по частоте (RBW), Гц3000-1000000
-
Тип дисплеяTFT
-
Уровень (max) собственных шумов, дБмВт-100
-
Уровень фазовых шумов, дБн/Гц-85
