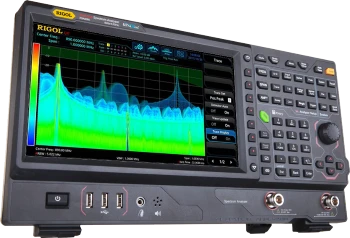

Анализатор спектра RIGOL RSA5032-TG
Артикул:
1937239351-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)997 910
руб.
Количество:
Приказом Росстандарта № 255 от 06.02.23. анализатор спектра RIGOL RSA5032-TG внесен в Госреестр СИ РФ за № 88167-23. Срок действия Свидетельства об утверждении типа СИ определен до 06.02.28. Установленный межповерочный интервал - 1 год.
В конструкцию прибора RIGOL RSA5032-TG добавлена аппаратная опция встроенного трекинг-генератора с полосой частот 100 кГц - 3.2 ГГц и уровнем сигнала в диапазоне -40 дБм. - ..0 дБм. Используя анализатор спектра с встроенной опцией трекинг-генератора, можно замерять амплитудные характеристики материалов и оборудования, частотные характеристики, коэффициенты потерь и отражения, АЧХ и т.д.
Анализатор спектра реального времени RIGOL RSA5032-TG предлагает заказчику значительные улучшения в характеристиках производительности по сравнению с традиционными устройствами для частотного анализа сигналов. Минимальная временная развертка составляет 1 миллисекунду, вертикальный диапазон расширен до величины + 30 дБм, значительно уменьшены фазовый шум до значения -108 дБк / Гц, и собственный уровнь шума (DANL) до значения-165 дБм.
Обеспечивая максимальную пропускную способность в полосе захвата в реальном времени шириной до 40 МГц (опция, стандартно полоса захвата - до 25 МГц), анализатор спектра RIGOL RSA5032-TG вычисляет 146 000 БПФ / сек, что существенно увеличивает вероятность захвата возможных скоротечных частотных скачков.
Современный, обновленный дизайн, большой 10,1" цветной сенсорный дисплей высокого разрешения, семь режимов отображения информации о частотных составляющих входного сигнала (Normal, Density, Spectogram, Power v. Time, Density & Spectogram, PVT & Spectrum, PVT & Spectrogram).
В функционале анализатора спектра RIGOL RSA5032-TG ( впервые в анализаторах спектра этой торговой марки) реализована возможность запуска по частотной маске Этот режим запуска будет особенно полезен для проведении измерений спорадических или переходных событий.
Гибкий пользовательский интерфейс сенсорного экрана позволяет взаимодействовать с устройством при помощи жестов, имеется возможность управления прибором с помощью встроенных клавиш и ручек управления, или воспользоваться функцией поддержки работы внешних устройств - манипулятора типа мышь или клавиатуры.
В арсенале анализатора спектра RIGOL RSA5032-TG применена высокоскоростная технология измерений в реальном времени «Ultra-Real», впервые реализованная в приборах серии RIGOL RSA5000. Эта технология обеспечивает не только быстрый сбор, но и процесс анализа полученных данных.
Особенности технологии Ultra-Real:
Особенно интересен анализатор спектра RIGOL RSA5032-TG будет для специалистов, работающих с технологиями автоматической смены частоты сигналов или переключения каналов в переполненных диапазонах, которые все шире применяются в современных устройствах радилокации и мобильной связи.
Этот прибор сможет успешно идентифицировать сигналы от источников помех или измерять параметры быстро пульсирующих приложений.
Функциональные особенности анализатора спектра RIGOL RSA5032--TG:
Режимы работы:
стандартный анализатор спектра, режим GPSA (полоса обзора: нулевая, от 10 Гц. до макс. частоты; разрешение 1 Гц; фильтр ПЧ: 1 Гц…10 МГц, ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -115 дБн; средний уровень собственного шума DANL: -145 дБм (без п/у), -163 дБм (с п/у, опц. ); диапазон измерения: DANL...+30 дБм).
анализатор спектра реального времени, режим RTSA ( полоса захвата 25 МГц (40 МГц опц.); мин. длительность событий 7,45 мкс, SFDR <-60 дБн, )).
Встроенный трекинг-генератор с полосой 100 кГц - 3.2 ГГц и уровнем сигнала - 40 дБм ... 0 дБм.
Файлы: https://radiosale.ru/upload/iblock/060/9ggh7ac9s2md01v8sqhsj9f78j7bop3u.doc
В конструкцию прибора RIGOL RSA5032-TG добавлена аппаратная опция встроенного трекинг-генератора с полосой частот 100 кГц - 3.2 ГГц и уровнем сигнала в диапазоне -40 дБм. - ..0 дБм. Используя анализатор спектра с встроенной опцией трекинг-генератора, можно замерять амплитудные характеристики материалов и оборудования, частотные характеристики, коэффициенты потерь и отражения, АЧХ и т.д.
Анализатор спектра реального времени RIGOL RSA5032-TG предлагает заказчику значительные улучшения в характеристиках производительности по сравнению с традиционными устройствами для частотного анализа сигналов. Минимальная временная развертка составляет 1 миллисекунду, вертикальный диапазон расширен до величины + 30 дБм, значительно уменьшены фазовый шум до значения -108 дБк / Гц, и собственный уровнь шума (DANL) до значения-165 дБм.
Обеспечивая максимальную пропускную способность в полосе захвата в реальном времени шириной до 40 МГц (опция, стандартно полоса захвата - до 25 МГц), анализатор спектра RIGOL RSA5032-TG вычисляет 146 000 БПФ / сек, что существенно увеличивает вероятность захвата возможных скоротечных частотных скачков.
Современный, обновленный дизайн, большой 10,1" цветной сенсорный дисплей высокого разрешения, семь режимов отображения информации о частотных составляющих входного сигнала (Normal, Density, Spectogram, Power v. Time, Density & Spectogram, PVT & Spectrum, PVT & Spectrogram).
В функционале анализатора спектра RIGOL RSA5032-TG ( впервые в анализаторах спектра этой торговой марки) реализована возможность запуска по частотной маске Этот режим запуска будет особенно полезен для проведении измерений спорадических или переходных событий.
Гибкий пользовательский интерфейс сенсорного экрана позволяет взаимодействовать с устройством при помощи жестов, имеется возможность управления прибором с помощью встроенных клавиш и ручек управления, или воспользоваться функцией поддержки работы внешних устройств - манипулятора типа мышь или клавиатуры.
В арсенале анализатора спектра RIGOL RSA5032-TG применена высокоскоростная технология измерений в реальном времени «Ultra-Real», впервые реализованная в приборах серии RIGOL RSA5000. Эта технология обеспечивает не только быстрый сбор, но и процесс анализа полученных данных.
Особенности технологии Ultra-Real:
- Анализ спектра без слепого времени. Непрерывная регистрация данных сигнала в полосе частот реального времени. Непрерывный анализ спектра, отсутствие слепых зон по времени.
- Запуск по частотной маске (FMT). Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме.
- Сложные режимы отображения. Спектрограмма без слепого времени отображает изменение спектрального состава сигналов. Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.
Особенно интересен анализатор спектра RIGOL RSA5032-TG будет для специалистов, работающих с технологиями автоматической смены частоты сигналов или переключения каналов в переполненных диапазонах, которые все шире применяются в современных устройствах радилокации и мобильной связи.
Этот прибор сможет успешно идентифицировать сигналы от источников помех или измерять параметры быстро пульсирующих приложений.
Функциональные особенности анализатора спектра RIGOL RSA5032--TG:
Режимы работы:
стандартный анализатор спектра, режим GPSA (полоса обзора: нулевая, от 10 Гц. до макс. частоты; разрешение 1 Гц; фильтр ПЧ: 1 Гц…10 МГц, ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -115 дБн; средний уровень собственного шума DANL: -145 дБм (без п/у), -163 дБм (с п/у, опц. ); диапазон измерения: DANL...+30 дБм).
анализатор спектра реального времени, режим RTSA ( полоса захвата 25 МГц (40 МГц опц.); мин. длительность событий 7,45 мкс, SFDR <-60 дБн, )).
Встроенный трекинг-генератор с полосой 100 кГц - 3.2 ГГц и уровнем сигнала - 40 дБм ... 0 дБм.
- Технология высокоскоростного захвата и вычислений Ultra-Real.
- Рабочая полоса частот 9 кГц - 3,2 ГГц.
- Погрешность опорного генератора: 1 ppm (0,1 ppm).
- Средний уровень собственных шумов (DANL): -145 дБм (без п/у), -163 дБм (с п/у, опц).
- Фазовый шум -115 дБн/Гц (типично).
- Погрешность измерений уровня <0.8 дБ.
- Минимальная разрешающая способность по полосе пропускания (RBW) 1 Гц.
- Фильтр ЭМП и квазипиковый детектор.
- Различные функции измерений.
- Множество режимов измерений.
- Ширина полосы пропускания для анализа сигнала в реальном времени; 25 МГц стандартно, до 40 МГц - опционально.
- Множество режимов запуска.
- Плотность, спектральная диаграмма, и другие режимы отображения в качестве опций в ПО.
- 10.1-дюймовый цветной сенсорный экран, поддерживающий управление прикосновением и жестами, 6 типов окон для отображения информации.
- USB, LAN, HDMI и другие интерфейсы для связи.
- Размеры 410 х 224 х 135 мм, масса 4,65 кг.
-
Бренд (производитель)RIGOL
-
Вес, г4650
-
Габариты, мм410x224x135
-
Госреестр СИДа
-
Диагональ дисплея, дюйм10,1
-
Диапазон частот9 кГц - 3,2 ГГц
-
ИнтерфейсыUSB, LAN, HDMI
-
КомплектацияАнализатор спектра RIGOL RSA5032-TG.
Кабель питания.
Руководство по эксплуатации. -
Погрешность амплитудного измерения, дБ0,8
-
Разрешение по частоте (RBW), Гц1
-
Уровень (DANL) шумов, дБм-165
-
Уровень (max) собственных шумов, дБмВт30
-
Уровень фазовых шумов, дБн/Гц-108
