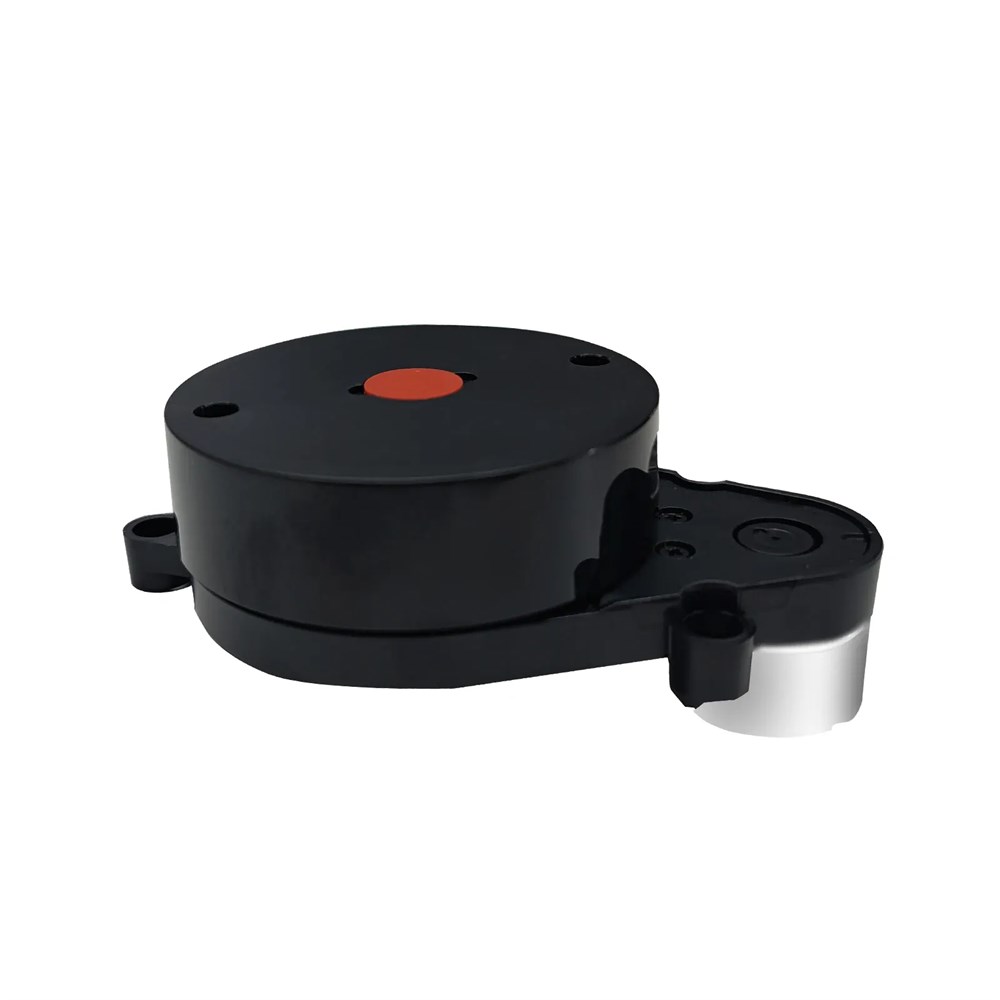

Лидар LD20
Купите 2D-лидар LD20 для навигации AGV и роботов
Компания-производитель лидаров LD специализируется на промышленных сенсорах. В её ассортименте представлены 2D-лазерные сканеры для автоматизации складов и цехов. Бренд выпускает датчики с различной дальностью и углом обзора. Также доступны модели с функцией самообучения для динамической настройки зон. Продукция используется в логистике, робототехнике и системах безопасности.
Дальность 20 метров и частота 30 Гц обеспечат надёжное предотвращение столкновений в любых indoor-задачах.
- Дальность сканирования до 20 метров для больших пространств.
- Высокая частота 30 Гц для быстрой реакции на препятствия.
- Угловое разрешение всего 0.1° для точного картографирования.
- Низкое энергопотребление 2 Вт для автономных систем.
- Функция самообучения для автоматической генерации зон.
Как работает лидар LD20
Прибор излучает лазерные импульсы 905 нм и замеряет время их возврата. Технология Time-of-Flight вычисляет расстояние до каждого объекта. Механизм сканирует пространство на 270 градусов. Встроенный микропроцессор строит карту окружения в реальном времени. Полученные данные сравниваются с заданными зонами. При нарушении зоны активируется цифровой выход.
Конкретный функционал и технические характеристики
Модель LD20 имеет рабочий диапазон от 0.05 до 20 метров. Погрешность измерения составляет ±30 миллиметров. Угол сканирования равен 270 градусам. Частота сканирования переключается между 15 и 30 Гц. Угловое разрешение зависит от частоты: 0.1° (30 Гц) или 0.3° (15 Гц).
Количество групп зон составляет 16 групп по 3 области. Время удержания сигнала регулируется от 100 до 10000 мс. Время отклика для 15 Гц типовое 134 мс. Для 30 Гц время отклика типовое 66 мс.
Устройство питается от 9 до 28 В постоянного тока. Потребляемая мощность составляет всего 2 ватта. Выходной драйвер рассчитан на 30 В и 50 мА. Дискретные выходы доступны в версиях NPN и PNP. Класс защиты корпуса IP65 устойчив к пыли и влаге. Рабочая температура находится в диапазоне от -10 до +55°C.
Лидар устойчив к внешней засветке более 15000 люкс. Виброустойчивость соответствует 20G для суровых условий. Размеры прибора составляют 50x50x76 мм. Вес без кабеля равен 150 граммам.
-
Вес0,150 кг
-
Габариты5 x 5 x 7,6 см
-
Диапазон измерения0,05 — 20 м
-
Диапазон рабочих температур-10 … 55°C
-
Напряжение30 В
