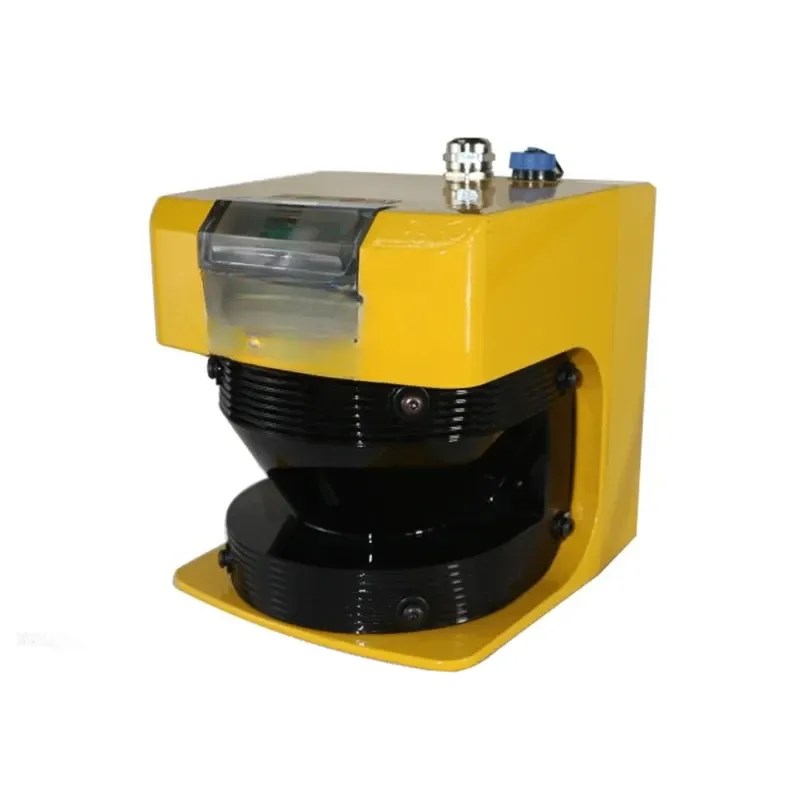

Лидар SDKELI LSPD-7019BA
Купите безопасный лазерный сканер SDKELI LSPD-7019BA для надёжной защиты и навигации ваших мобильных роботов (AGV) и промышленных систем
Модель разработана для зон с повышенными требованиями к безопасности и обеспечивает двумерную защиту в радиусе до 15 метров. Это компактное устройство с углом обзора 270° является эталоном надёжности для автоматизированных складов, производственных цехов и логистических центров.
- Промышленный стандарт безопасности. Лидар соответствует международным нормам IEC 61496 Type 3 и ISO 13849 PLd, что гарантирует его применение в системах защиты персонала и оборудования.
- Высокая точность обнаружения. Устройство надёжно фиксирует объекты диаметром от 40 мм, что позволяет избегать столкновений с мелкими деталями.
- Надёжность в сложных условиях. Корпус из литого алюминия с классом защиты IP65 защищает от пыли и влаги, а работа в диапазоне температур от -10 до +50°C обеспечивает стабильную работу в любых условиях.
- Интеллектуальная настройка защитных зон. До 70 настраиваемых зон позволяют адаптировать работу сканера под конкретную задачу и архитектуру объекта.
- Компактный и лёгкий. Габариты 80x80x95 мм и вес 550 г упрощают интеграцию устройства в любую мобильную платформу.
Как работает безопасный лазерный сканер SDKELI
Устройство работает по принципу импульсного лазерного дальномера (Time-of-Flight). Инфракрасный лазер (905 нм) сканирует пространство на 270°, отправляя 25 000 импульсов в секунду. Отражённый сигнал возвращается на приёмник, и микропроцессор вычисляет расстояние до каждого объекта в зоне сканирования.
На основе этих данных система формирует двумерную карту с угловым разрешением 0.36°. Вы можете задать несколько защитных и предупредительных зон, чтобы остановить или замедлить AGV при появлении препятствия. Время отклика составляет всего 80–640 мс, что позволяет моментально реагировать на опасность.
Технические характеристики
Особенности модельного ряда
Серия LSPD включает несколько моделей, отличающихся радиусом защитной зоны: 4 м, 5 м, 6 м и 7 м. Модель LSPD-7019BA, представленная на этой странице, обеспечивает максимальный радиус защитной зоны 7 м при обнаружении объекта с низкой отражающей способностью (1.8%). Это делает её оптимальным выбором для защиты мобильных роботов в условиях складов и производственных цехов, где требуется высокая надёжность и точность.
- Тип устройства: Компактный лазерный сканер безопасности
- Принцип измерения: Time-of-Flight (ToF)
- Обнаруживаемый объект: Объект с диаметром не менее 40 мм / Объект с диаметром не менее 70 мм (режим защиты)
- Поле зрения: 270°
- Защитная зона: 4 м (объект 70 мм)
- Поперечная защитная зона: 7 м (объект 70 мм)
- Предупредительная зона: 8 м (объект 70 мм)
- Диапазон настройки защитной зоны: 0,5–5 м (50–5000 мм)
- Диапазон настройки предупредительной зоны: 0,5–8 м (50–8000 мм)
- Диапазон настройки поперечной защитной зоны: 0,5–7 м (50–7000 мм)
- Количество зон: Защитная зона (1), Предупредительная зона (2) / До 70 зон (настраиваемых)
- Точность позиционирования: 0,1 м
- Время отклика: 40–400 мс (настраивается, в зависимости от количества зон) / от 60 до 480 мс
- Источник света: Инфракрасный лазер, 905 нм
- Класс лазера: Class 1 (безопасный для глаз)
- Напряжение питания: 24 В постоянного тока ±20%
- Потребляемая мощность: <5 Вт (без нагрузки)
- Тип выхода: PNP / NPN (2 выхода)
- Выходная мощность: Макс. 500 мА
- Входы переключения зон: 4 входа
- Интерфейс связи: RS-232 / Ethernet
- Степень защиты: IP65
- Размеры: 80 x 80 x 95 мм
- Вес: 550 г
- Материал корпуса: Литой алюминий
- Цвет корпуса: Голубой / Желтый
- Рабочая температура: -10°C ~ +50°C
- Температура хранения: -25°C ~ +60°C
- Влажность: 35–85% отн. влажности
- Устойчивость к внешней засветке: 15000 люкс
- Виброустойчивость: 10–55 Гц, амплитуда 0,35 мм, 20 циклов
- Соответствие стандартам: ГОСТ, CE, ISO13849-1, IEC61496-1/-3
-
Вес0,55 кг
-
Габариты8 x 8 x 9,5 см
-
Диапазон измерения0,5 — 8 м
-
Диапазон рабочих температур-10 … 55°C
