Лидар SICK LMS511-12100S08

Купите промышленный лидар SICK LMS511-12100S08 для точного измерения и надёжной навигации в любых условиях

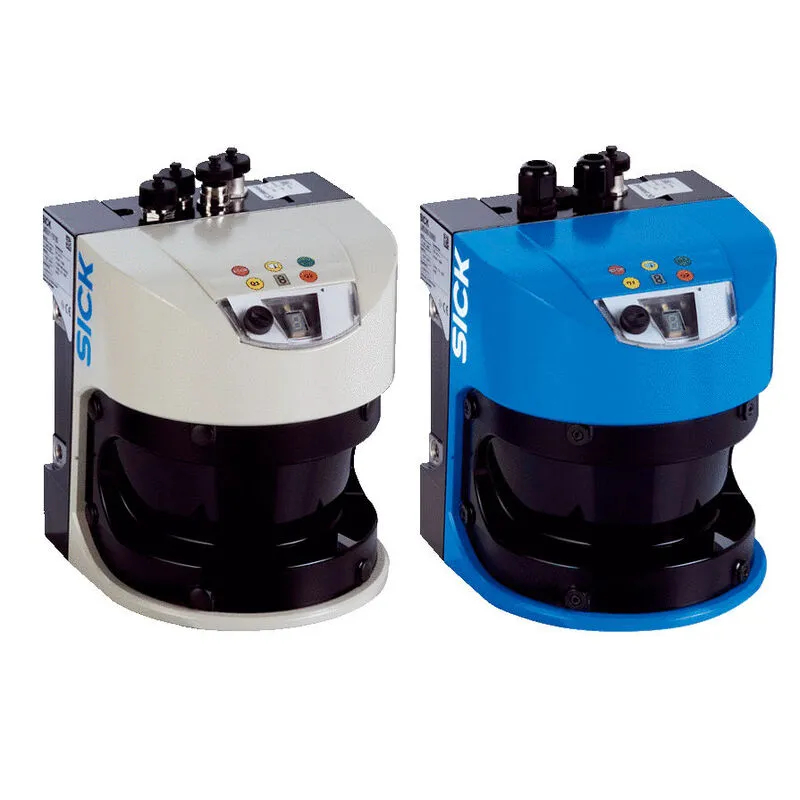

2D-лидар SICK LMS511-12100S08 Heavy Duty — это высокопроизводительный лазерный сканер для промышленной автоматизации, навигации AGV и мониторинга объектов. Устройство работает по принципу измерения времени пролёта лазерного импульса (Time-of-Flight).

Модель обеспечивает дальность до 80 метров и угол обзора 190 градусов. Благодаря технологии многократного эха, лидар сохраняет точность в дождь, туман и пыль. Встроенный обогреватель и защита IP67 гарантируют работу при температурах от -40 до +60°C.

5 главных преимуществ лидара

• Дальность сканирования до 80 метров (40 метров при 10% отражения).
• Угол обзора 190° и точность измерений ±24 мм.
• Частота сканирования до 100 Гц и угловое разрешение до 0.042°.
• Защита корпуса IP65/IP67 и встроенный подогрев для работы на улице.
• Технология многократного эха (до 5 отражений) для стабильной работы в плохую погоду.

Лазерный сканер излучает инфракрасные импульсы (905 нм) и измеряет время их возврата от объектов. Вращающееся зеркало сканирует пространство на 190 градусов, создавая двухмерную карту окружения. Встроенный процессор обрабатывает до 5 эхо-сигналов от каждого импульса, что позволяет различать объекты даже в сложных условиях.

Данные передаются через интерфейсы Ethernet TCP/IP, RS-232, RS-422 или CAN. Встроенный анализ полей с гибкой настройкой зон позволяет использовать лидар для навигации, предотвращения столкновений и измерения объёма сыпучих материалов.

Технические характеристики и функционал

Диапазон измерения составляет от 0.2 до 80 метров. Точность измерения достигает ±24 мм. Частота сканирования выбирается из диапазона 25–100 Гц. Угловое разрешение настраивается от 0.042° до 1°. Напряжение питания — 24 В постоянного тока (±20%). Потребляемая мощность — 22 Вт, плюс до 55 Вт на подогрев.

Вес устройства — 3.7 кг, габариты — 160x155x185 мм. Корпус выполнен из алюминиевого сплава AlSi12 с царапиноустойчивым поликарбонатным окном. Цифровые входы и выходы (4 и 6 соответственно) позволяют интегрировать лидар в системы управления.

Особенности модельного ряда

Модель LMS511-12100S08 Heavy Duty (артикул 1107124) — это вариант с максимальной дальностью 80 метров при стандартном разрешении. В серии также доступны модели с расширенной дальностью до 130 метров (LMS511-15100) и версии Lite для менее требовательных задач. Все модели серии поддерживают гибкую настройку полей, многократное эхо и работу при экстремальных температурах.

• Источник света: Инфракрасный лазер (905 нм, ±10 нм)
• Класс лазера: Class 1 (безопасный для глаз), EN/IEC 60825-1
• Горизонтальный угол обзора: 190°
• Частота сканирования: 25 Гц / 35 Гц / 50 Гц / 75 Гц / 100 Гц
• Угловое разрешение: 0,042° (чересстрочное), 0,083° (чересстрочное), 0,1667°, 0,25°, 0,333°, 0,5°, 0,667°, 1°
• Плоскостность поля сканирования: Комбинированная ± 0,72°
• Нагреватель: Самонагрев + дополнительный встроенный нагреватель
• Рабочая область: 0,2–80 м
• Дальность сканирования (10% отражающей способности): 40 м
• Точность измерения: ±24 мм
• Систематическая ошибка: ±25 мм (1–10 м) / ±35 мм (10–20 м) / ±50 мм (20–30 м)
• Статистическая ошибка: 6 мм (1–10 м) / 8 мм (10–20 м) / 14 мм (20–30 м)
• Размер пятна: Расходимость 11,9 мрад; на окне 13,5 мм; на 26 м: 322 мм; на 40 м: 489 мм
• Количество оцениваемых эхо-сигналов: 5
• Коррекция тумана: Есть
• Интерфейс Ethernet: TCP/IP, UDP/IP, 10/100 Мбит/с
• Последовательный интерфейс: RS-232, RS-422 (9,6–500 кБод)
• Интерфейс CAN: Расширенный выход
• Сервисный интерфейс: USB Mini-USB
• Цифровые входы: 4 (кодер, синхронизация)
• Цифровые выходы: 6
• Оптическая индикация: 5 светодиодов + 7-сегментный дисплей
• Тип подключения: 4 x M12 круглый разъем (нержавеющая сталь)
• Напряжение питания: 24 В постоянного тока, ±20% (19,2–28,8 В)
• Потребляемая мощность: 22 Вт (стандарт) + 55 Вт (нагрев)

Дополнительные параметры

• Размеры (ДxШxВ): 160 x 155 x 185 мм
• Вес: 3,7 кг
• Материал корпуса: AlSi12
• Цвет корпуса: Серый (RAL 7032)
• Материал переднего стекла: Поликарбонат с защитой от царапин
• Класс защиты: IP65 / IP67 (EN 60529)
• Класс защиты (электрический): III (IEC 61140)
• Рабочая температура: -40°C … +60°C
• Температура хранения: -40°C … +70°C
• Устойчивость к внешней засветке: 70000 люкс
• Отражательная способность объектов: 2% … >1000%
• Виброустойчивость: 10–150 Гц, амплитуда 0,35 мм до 5 g, 20 циклов (IEC 60068-2-6)
• Ударопрочность: 15 g, 11 мс (6 ударов); 10 g, 16 мс (1000 ударов) (IEC 60068-2-27)
• Время отклика: _10 мс
• Распознаваемые объекты: Практически любая форма
• Встроенные приложения: Оценка зон, вывод данных измерений
• Количество групп зон: 10 зон
• Одновременная оценка: 10
