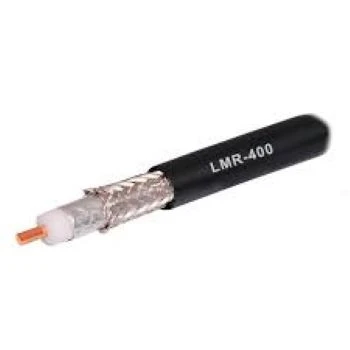

Коаксиальный кабель TMS LMR-400
Основные преимущества коаксиального кабеля LMR-400
Гибкость: Кабель LMR-400 имеет минимальный радиус изгиба менее 1 дюйма, что существенно облегчает его прокладку в труднодоступных местах. Наружный экран кабеля выполнен из алюминиевой ленты, обеспечивающей значительно лучшую гибкость по сравнению с медным листом или гофрированным медным экраном.
Низкие потери: Использование вспененного диэлектрика с закрытыми порами, а так же сплошное экранирование алюминиевой лентой делают потери кабеля LMR-400 более низкими по сравнению кабелями типа RG-8/9913
Защита от неблагоприятных погодных условий: Устойчивый к ультрафиолету черный полиэтилен внешней оболочки предает прочность кабелю и надежно защищает от воздействий окружающей среды. Различные типы наружной оболочки делают возможным использование кабеля как снаружи, так и в помещении.
Экранировка: Благодаря сплошному наружному экрану из алюминиевой ленты, приваренной к вспененному диэлектрику достигается экранировка кабеля LMR-400 более 90 дБ и великолепная помехоустойчивость на входе и выходе. При совместной прокладке кабелей взаимная изоляция составляет более 180 дБ.
Фазовая стабильность: Кабели LMR-400 обладают великолепной фазовой стабильностью благодаря монолитной структуре и использованию вспененного диэлектрика. Как при изгибе, так и при изменении температуры стабильность фазового сдвига данного кабеля существенно превосходит аналогичную характеристику RG-8/9913.
Затухание:
- Частота 50 МГц - 2.9 дБ/100 м
- Частота 150 МГц - 5.0 дБ/100 м
- Частота 200 МГц - 4.7 дБ/100 м
- Частота 450 МГц - 8.9 дБ/100 м
- Частота 900 МГц - 12.8 дБ/100 м
- Частота 1500 МГц - 16.8 дБ/100 м
- Частота 1800 МГц - 18.6 дБ/100 м
- Частота 2000 МГц - 19.6 дБ/100 м
- Частота 2500 МГц - 22.2 дБ/100 м
- Частота 6000 МГц - 40.2 дБ/100 м
-
Бренд (производитель)Times Microwave Systems
-
Внешний проводник (диаметр), ммиюл.39
-
Внешний проводник (материал)Алюминиевая лента
-
Внешняя оболочка (диаметр), ммокт.29
-
Внешняя оболочка (материал)Черный полиэтилен
-
Внешняя оплетка (диаметр), ммавг.13
-
ГорючийДа
-
Диэлектрик (диаметр), ммиюл.24
-
Диэлектрик (материал)вспененный полиэтилен
-
Изгибающий момент, Н-м0.68
-
КомплектацияКабель LMR-400.
-
Масса кабеля, кг/м0.10
-
Материал оплеткилуженая медь
-
Минимальный радиус изгиба (многократный), мм101.6
-
Минимальный радиус изгиба (однократный), мм25.апр
-
Напряжение пробоя оболочки, VRMS8000
-
Пиковая мощность, кВт16
-
Раздавливание на плоской плите, кг/мм0.71
-
Скорость распространения сигнала, %85
-
Сопротивление внешнего проводника по постоянному току, Ом/км05.апр
-
Сопротивление внутреннего проводника по постоянному току, Ом/км04.июн
-
Сопротивление, Ом50
-
Температура монтажа, °Сот -40 до +85
-
Температура хранения,_от -70 до +85
-
Температура эксплуатации, °Сот -40 до +85
-
Тип кабеляLMR-400
-
Тип оболочкигибкий
-
Уровень экранирования, дБ>90
-
Усилие на разрыв, кг72.6
-
Фазовая стабильность<10*10-6/ °C (менее 10 ppm/ °C)
-
Центральный проводник (диаметр), ммфев.74
-
Центральный проводник (материал)омедненный алюминий
