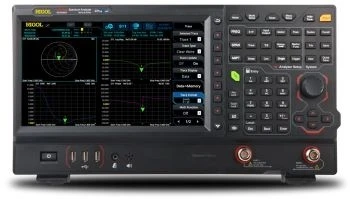

Анализатор спектра RIGOL RSA5032N
Приказом Росстандарта № 255 от 06.02.2023 анализатор спектра RIGOL RSA5032N внесен в Госреестр СИ РФ за № 88167-23. Срок действия Свидетельства об утверждении типа СИ определен до 06.02.2028. Установленный межповерочный интервал — 1 год.
В конструкции анализатора спектра RIGOL RSA5032N используется технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа — до 40 МГц (опция), скорость обработки — до 146484 преобразований в секунду.
Для наибольшего удобства анализа и обработки полученной информации анализатор спектра RIGOL RSA5032N имеет семь режимов визуализации в режиме реального времени.
Векторный анализатор спектра реального времени RIGOL RSA5032N предоставляет специалистам гибкий интерфейс управления благодаря наличию большого сенсорного дисплея с разрешением 1024x600 пикселей.
Пользователь может осуществлять управление анализатором спектра RIGOL RSA5032N в режиме реального времени как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и передвижения пальцев по экрану прибора.
В анализаторе спектра RIGOL RSA5032N имеется возможность активации опции расширенных измерений. Эта опция позволяет выполнять измерения: мощности во временном интервале, мощности в соседних каналах, мощности в канале занимаемой полосы частот, полосы излучения, отношения сигнал/шум, гармонических искажений, интермодуляционных искажений третьего порядка и т.д.
Основные параметры векторного анализатора спектра RIGOL RSA5032N
Режимы:
- анализатор спектра (GPSA), позволяющий проводить свипирование по заданному диапазону частот;
- анализатор спектра реального времени (RTSA);
- векторный анализатор (VNA).
Полоса от 9 кГц до 3,2 ГГц.
Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm).
Режим GPSA:
- полоса обзора: нулевая, от 10 Гц до макс. частоты;
- разрешение: 1 Гц;
- фильтр ПЧ: от 1 Гц до 10 МГц, ЭМС фильтры;
- видеофильтр: от 1 Гц до 10 МГц;
- фазовый шум: -115 дБн @ 1 МГц;
- средний уровень собственного шума DANL: -145 дБм (без п/у);
- средний уровень собственного шума DANL: -163 дБм (с п/у, опция);
- диапазон измерения: DANL...+30 дБм.
Режим RTSA:
- полоса захвата 25 МГц (40 МГц опция);
- мин. длительность событий 7,45 мкс;
- SFDR <-60 дБн;
- 7 типов окон.
Режим VNA:
- тип параметров — S11, S21, DTF,
- полоса 1 кГц-10 МГц.
Трекинг-генератор:
- частотный диапазон: 100 кГц — 6,5 ГГц,
- выходной уровень: от -40 дБм до 0 дБм.
Другие характеристики:
- цветной сенсорный дисплей: 10,1" (1024х600);
- интерфейсы: LAN, USB, HDMI;
- размеры: 410 х 224 х 135 мм;
- масса: 4,65 кг.
-
Бренд (производитель)RIGOL
-
Вес, г4650
-
Габариты, мм410x224x135
-
Госреестр СИДа
-
Диагональ дисплея, дюйм10,1
-
Диапазон частот9 кГц - 3,2 ГГц
-
ИнтерфейсыLAN, USB, HDMI
-
КомплектацияАнализатор спектра RIGOL RSA5032N.
Кабель питания.
Краткое руководство по эксплуатации. -
Погрешность амплитудного измерения, дБ0,8
-
Разрешение по частоте (RBW), Гц1
-
Уровень (DANL) шумов, дБм-165
-
Уровень (max) собственных шумов, дБмВт30
-
Уровень фазовых шумов, дБн/Гц-108
