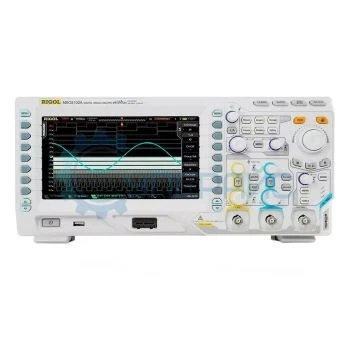

Осциллограф цифровой RIGOL MSO2102A
Двухканальный цифровой осциллограф смешанных сигналов RIGOL MSO2102A (100 МГц) — это результат дальнейшего развития и глубокой модификации приборов ряда RIGOL DS2000, выполненный с применением инновационной технологии отображения сигнала «UltraVision», которая ранее применялась в старших моделях серий DS4000 и DS6000.
Осциллограф смешанных сигналов RIGOL MSO2102A обладает улучшенными характеристиками, дополнительными функциями запуска и широкими возможностями для анализа сигналов.
Цифровой осциллограф смешанных сигналов — модель RIGOL MSO2102A — обладает полосой пропускания 100 МГц, частотой дискретизации 2 Гвыб/cек, имеет 2 аналоговых канала.
Функциональные возможности осциллографов серии RIGOL MSO2102A на два аналоговых канала:
- полоса пропускания: 100 МГц;
- максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек;
- количество каналов: 2;
- максимальная скорость регистрации: до 50 000 осциллограмм в секунду;
- возможность записи и воспроизведения до 65 000 кадров;
- коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M_), 500 мкВ/дел ~ 1 В/дел (50 _);
- коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
- градации яркости при отображении формы сигнала: до 256;
- глубина памяти 14M, опционально — 56М;
- вертикальное разрешение: 8 бит;
- режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I2C, RS232, SPI, USB, FlexRay, CAN Математические операции;
- запуск по данным последовательной шины и декодирование (опционально) протоколов I2C, SPI, RS232, CAN и т.д.;
- широкие возможности автоматических измерений со статистикой;
- инновационная технология от Rigol — «UltraVision»;
- дисплей: цветной, ЖК, диагональ 20 см, 800х480;
- интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
- габариты DS2302A: 361х180х130 (мм);
- вес: 4.0 кг;
- включены в Госреестр СИ, регистрационный № 54989-13;
- гарантия: 1 год.
Двухканальный осциллограф RIGOL обладает уникальными характеристиками и дает возможность видеть полную картину взаимодействия компонентов. Гибкий запуск и синхронизация по событиям на всех каналах помогают отлаживать сложные сбои. Прибор расширяет функционал лабораторий, позволяя выполнять широкий спектр задач.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г4000
-
Время нарастания, нс1,8
-
Габариты, мм361x180x130
-
Глубина записи14М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияОсциллограф цифровой RIGOL MSO2102A.
Осциллографические щупы – 2 шт.
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство по эксплуатации.
CD диск с руководством по эксплуатацКоэффициент развертки1 нс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц2Полоса пропускания, МГц100СерияMSO2000AТип дисплеяЦветной 8”Тип осциллографаЦифровойЧисло каналов2+16Чувствительность500 мкВ/дел - 10 В/дел
