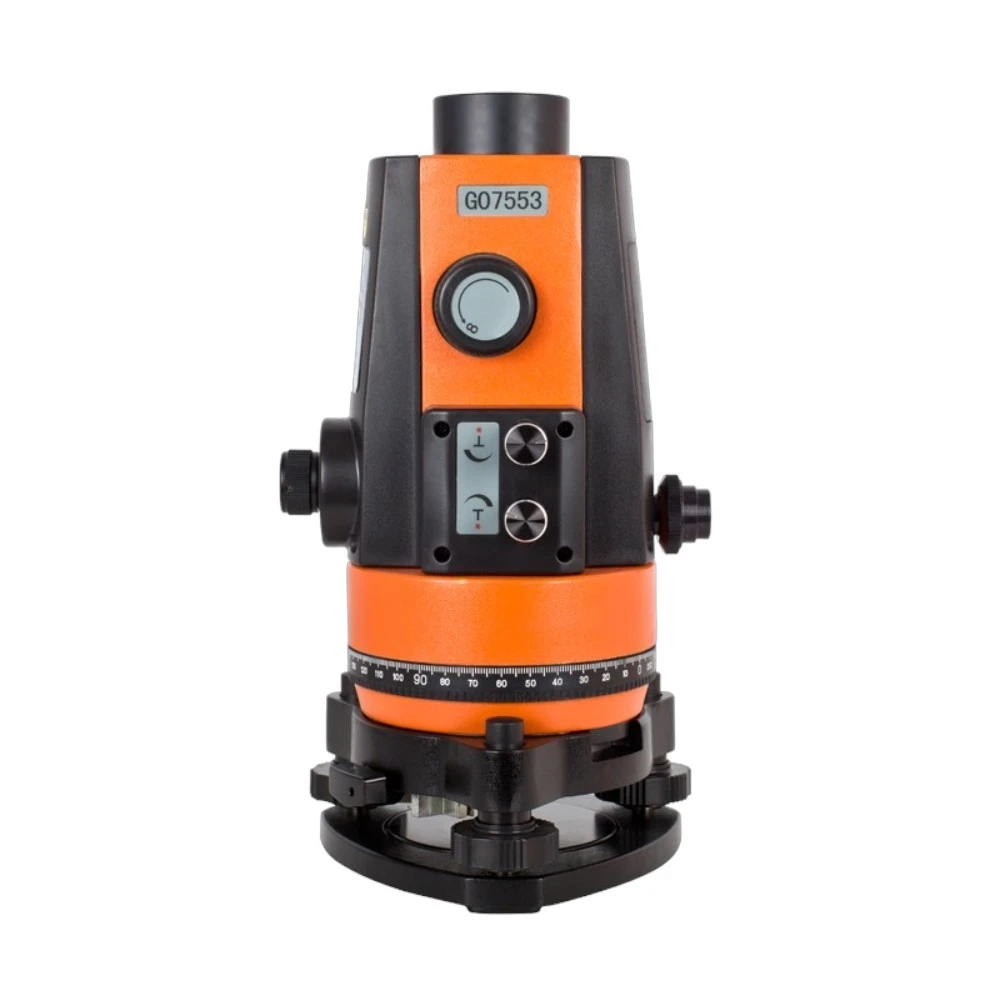

Прибор вертикального проектирования RGK V100
Прибор вертикального проектирования RGK V100 создан для проецирования точек в зенит и надир с точностью ±0,25 мм на 10 м. Устройство широко используется при строительстве высотных зданий и сооружений, прокладке вертикальных шахт.
Дальность действия прибора RGK V100 составляет 150 м при дневном свете и может достигать 500 м в тёмное время суток. Оптический визир позволит успешно наводиться на цель даже на предельном расстоянии благодаря 24-кратному увеличению. Объектив 33 мм диаметром обеспечивает поле видимости 1°20_ прямое изображение, что упростит правильное ориентирование прибора.
Упрощение конструкции RGK V100 и применение новых материалов позволило снизить стоимость устройства без снижения качества исполнения. В работах на небольших дистанциях и при переносе точек, не требующем повышенной точности, это изменение никак не отразится на точности результатов.
Помимо проекции точек с помощью ПВП RGK V100 можно осуществлять такие работы, как:
- вертикальные измерения;
- измерения вертикального контура;
- перенос наклонных векторов.
Мощный лазер третьего класса с длиной волны 635 нм проецирует точку диаметром 3 мм, заметную на любой поверхности. Регулируемая фокусировка лазерного луча обеспечит хорошую видимость точки даже при ярком освещении, а также позволит комфортнее работать при частой смене положения и расстояния до цели.
Минимальная дистанция фокусировки луча составляет всего 0,5 метра, что даёт возможность использовать ПВП RGK V100 в тесных пространствах с низкими потолками и в нишах.
Выравнивание прибора выполняется с помощью двух уровней: цилиндрического и кругового, обладающего чувствительностью 2" на 2 мм. Установочные винты с плавным ходом позволяют быстро добиться идеального горизонтирования прибора, а поворотный лимб обеспечит комфортную работу с ПВП с любой стороны.
Питание прибора осуществляется от 2 батарей или аккумуляторов типа АА. Без замены источников питания ПВП RGK V100 работает в течение 6-8 часов. Хотя в конструкцию устройства входят электронные компоненты, ПВП допускает работу при минусовых температурах до -10°C. Обладая компактными габаритами, прибор также оснащён удобной рукояткой для более комфортной переноски. Массивное основание обеспечивает устойчивость прибора, а прочный корпус защищает чувствительную оптику от попадания твёрдых частиц и водяных брызг.
Технические характеристики:
- Точность зенитного проектирования: 2.5 мм / 100 м.
- Точность надирного проектирования: 1 мм / 1,5 м.
- Изображение: прямое.
- Чувствительность пузырькового уровня: 20" / 2 мм.
- Длина волны: 635 нм/650 нм (зенит/надир).
- Дальность действия:Днём не более 150 м Ночью не более 500 м.
- Диаметр лазерной точки: не более 3 мм / 50 м.
- Погрешность между осью лазера и осью прицела: не более 5".
- Погрешность между осью визира и вертикаль: не более 5".
-
Бренд (производитель)RGK
-
Вес, кг2,8
-
Диапазон рабочих температур, °Сот -10 до +45
-
Длина волны, нм635/650
-
КомплектацияПрибор вертикального проектирования.
Лазерная мишень.
Юстировочные инструменты.
Руководство.
Отвёртка.
Две щелочные батареи.
-
Минимальное расстояние фокусировки, м0,5
-
Объектив, мм33
-
Тип лазера3R/2М (зенит/надир)
-
Увеличение24х
-
Угол поля зрения, °1,20_
