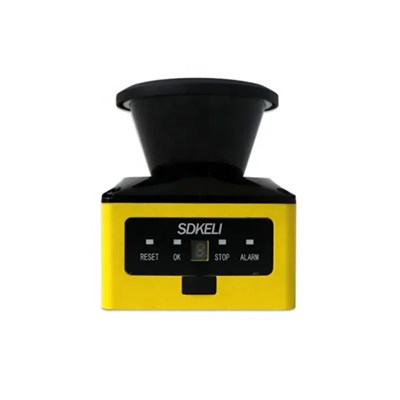

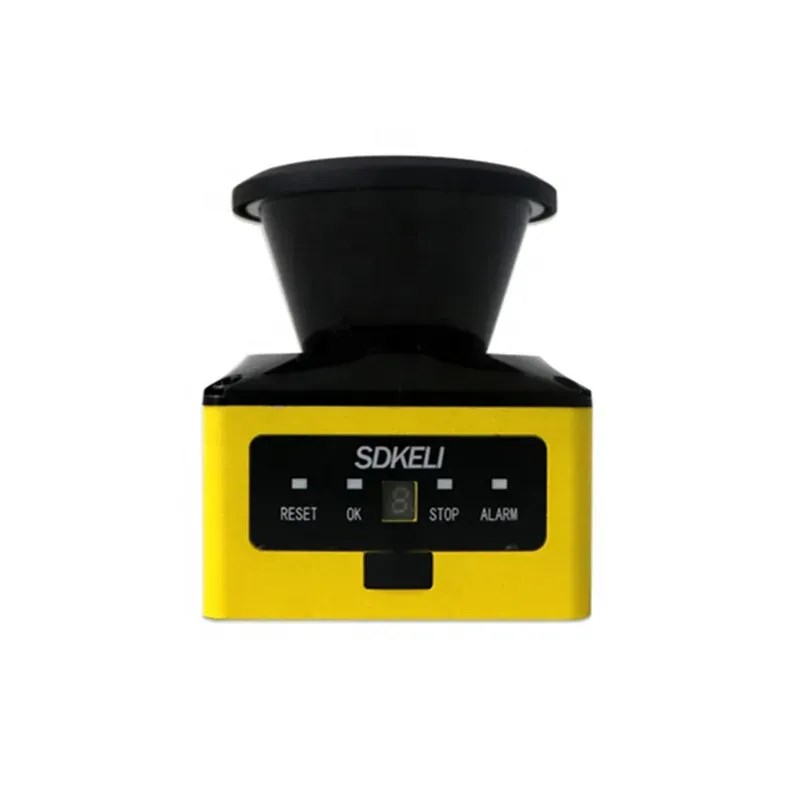

Лидар SDKELI LSPDM0327BP
Купите лазерный сканер SDKELI LSPDM0327BP для защиты и точной навигации ваших AGV, роботов и промышленных систем
Лазерный сканер SDKELI LSPDM0327BP — это высокоточное устройство серии LSPD. Оно разработано для создания двумерных зон защиты и предупреждения. Модель соответствует строгим международным стандартам безопасности и обеспечивает стабильную работу в самых сложных условиях. Это идеальное решение для автоматизированных складов, производственных цехов и логистических центров. Словом, всюду где требуется надёжное обнаружение объектов и предотвращение столкновений.
- Высокий уровень безопасности. Сканер соответствует стандартам IEC 61496 Type 3 и ISO 13849 PLd. Это гарантирует его применение в системах защиты персонала и оборудования.
- Надёжное обнаружение объектов. Максимальный радиус защитной зоны составляет до 7 метров для объектов с отражающей способностью 1.8%. Предупредительная зона достигает 15 метров.
- Гибкая настройка зон. Пользователь может конфигурировать до 16 групп зон защиты и предупреждения, задавая им любую сложную форму через ПК.
- Промышленная надёжность. Корпус имеет степень защиты IP65, устойчив к вибрациям и ударам, а также работает при температурах от -10 до +55°C.
- Высокая точность и производительность. Устройство выполняет до 25 000 измерений в секунду. Угловое разрешение составляет 0.36°, что позволяет надёжно обнаруживать объекты диаметром от 7 см. Время отклика регулируется от 40 мс.
Как работает безопасный лазерный сканер LSPDM0327BP
Устройство работает по принципу импульсного лазерного дальномера (Time-of-Flight). Инфракрасный лазер (класс 1, безопасный для глаз) сканирует пространство на 190°, отправляя до 25 000 импульсов в секунду. Отражённый сигнал возвращается на приёмник, и микропроцессор вычисляет расстояние до каждого объекта в зоне сканирования.
На основе этих данных система формирует двумерную карту с угловым разрешением 0.36°. Вы можете задать несколько защитных и предупредительных зон. Это поможет остановить или замедлить AGV при появлении препятствия. Переключение между зонами осуществляется через внешние входные сигналы. Встроенный узкополосный фильтр обеспечивает высокую устойчивость к световым помехам до 15 000 люкс.
Технические характеристики и особенности модели
Модель LSPDM0327BP относится к серии LSPD, которая является первым в Китае лазерным сканером безопасности мирового класса. Устройство имеет тип выхода BP (предотвращение препятствий, выход PNP). Напряжение питания составляет 9–30 В постоянного тока, потребляемая мощность не превышает 5 Вт.
Время включения — около 10 секунд. Габариты сканера — 80x80x95 мм, вес не указан. Сканер сертифицирован по стандартам 2006/42/EC, 2004/108/EC и соответствует требованиям GB/T19436.1, GB19436.3, GB4208 (IP65).
О производителе SDKELI
Компания SDKELI (Jining Keli Photoelectric Industrial Co., Ltd) является ведущим китайским производителем и признанным лидером в области фотоэлектронных систем безопасности. Бренд входит в состав Shandong Keli Group и является разработчиком национальных стандартов для электрочувствительного оборудования. Продукция SDKELI сертифицирована по международным стандартам CE и широко применяется в автоматизации, логистике и промышленной безопасности.
- Температура эксплуатации: -10°C ~ 55°C (без инея и тумана)
- Температура хранения: -40°C ~ 70°C
- Влажность эксплуатации: 35–85% отн. влажности
- Влажность хранения: 35–95% отн. влажности
- Устойчивость к световым помехам: 15000 люкс
- Виброустойчивость: Частота 10–55 Гц; амплитуда 0,35 ± 0,05 мм; количество циклов: три оси, 20 раз на ось
- Ударопрочность: Ускорение 10g; длительность импульса 16 мс; количество ударов: три оси, 1000 ± 10 раз на ось
- Исполнительные стандарты: 2006/42/EC (Директива по механической безопасности), 2004/108/EC (Директива ЭМС), IEC61496-1, IEC61496-3, ISO13849-1, GB/T19436.1, GB19436.3, GB4208 (IP65), EN60825-1 (лазерный продукт класса 1)
- Переключение групп зон: Четыре группы внешних входных сигналов (Z1, Z2, Z3, Z4) обеспечивают переключение между 16 группами зон
- Степень защиты: IP65
- Размеры: 80 x 80 x 95 мм
- Напряжение питания: 9–30 В постоянного тока
- Потребляемая мощность: <5 Вт (без нагрузки на выходе)
- Тип выхода: BP (тип предотвращения препятствий, выход PNP) / DE (измерительный тип, выход Ethernet) / PE (тип предотвращения препятствий + измерительный тип, выход PNP + выход Ethernet)
- Время отклика (тип предотвращения препятствий): 40 мс/оборот, регулируется
- Время отклика (измерительный тип): 36 мс/оборот (угловое разрешение 0,33°) / 50 мс/25 мс (угловое разрешение 0,25°/0,5°)
- Время включения: Типовое значение 10 с
-
Габариты8 x 8 x 9,5 см
-
Диапазон рабочих температур-10 … 55°C
