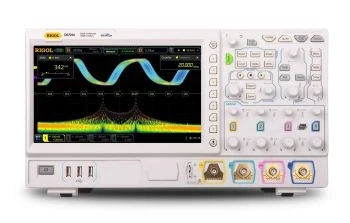

Осциллограф цифровой RIGOL MSO7024
Цифровой осциллограф смешанных сигналов RIGOL MSO7024 внесен в Госреестр СИ РФ за № 82665-21. Срок действия Свидетельства об утверждении типа СИ определен до 13.08.2026. Установленный межповерочный интервал — 1 год.
Цифровой запоминающий осциллограф RIGOL MSO7024 — это 5 независимых средств измерения, интегрированных в единый корпус многофункционального прибора. Кроме функций высокопроизводительного осциллографа, пользователю доступны следующие измерительные возможности:
- 16-канальный логический анализатор;
- цифровой вольтметр;
- высокоточный частотомер;
- анализатор цифровых протоколов.
Цифровой запоминающий осциллограф RIGOL MSO7024 имеет 4 входных аналоговых канала, полосу пропускания по частоте до 200 МГц, максимальную частоту дискретизации 10 Мвыб/с при задействовании 1 входного канала (до 5 Мвыб/с при задействовании 2-х входных каналов, по 2.5 Мвыб/с — при задействовании всех 4-х входных каналов).
Инновационные функции анализа параметров входного сигнала и широкий спектр возможностей по визуализации, декодирование последовательных протоколов, дополнительные условия запуска, расширенные возможности функции БПФ, отображение интенсивности входного сигнала на экране градациями цвета и в виде гистограммы — вот далеко не полный список преимуществ осциллографа RIGOL MSO7024.
Наличие сверхвысокого соотношения частоты дискретизации и полосы пропускания, экстремально большая длина записи, четкое отображение формы сигнала на большом сенсорном дисплее, превосходная скорость захвата осциллограмм сигнала и мощные функции анализа данных — все это дополняет основные технические показатели осциллографа RIGOL MSO7024.
Значения многих характеристик данного прибора в базовой комплектации достигли своего практического потолка, физически ограниченного текущим уровнем развития электронной цифровой техники. Тем не менее, заказчику предлагается широкий выбор дополнительных принадлежностей и программных опций, а также специальное прикладное программное обеспечение, существенно увеличивающие возможности прибора.
Основные характеристики цифрового запоминающего осциллографа RIGOL MSO7024:
- количество входных аналоговых каналов: 4 — базовый блок (1 канал EXT и 16 цифровых каналов (опция));
- полоса пропускания: до 200 МГц;
- время нарастания (Rising time (typical)): <= 1,750 нс;
- максимальная частота дискретизации в режиме реального времени: 10 Гвыб/с;
- максимальная скорость регистрации: до 600 000 осциллограмм в секунду;
- глубина памяти (базовое значение): 100 М точек (50 М точек — два канала; 25 М точек — четыре канала);
- глубина памяти (опционально): до 500 М точек (250 М точек — два канала; 125 М точек — четыре канала);
- возможность записи и воспроизведения: до 450 000 кадров в режиме реального времени и непрерывной записи и воспроизведения осциллограмм;
- инновационная технология воспроизведения и анализа от Rigol: UltraVision II;
- дисплей: цветной, ЖК, сенсорный, диагональ 10,1" (20 см), разрешение 1024х600;
- гарантия 3 года.
Сферы применения и задачи RIGOL MSO7024
Осциллограф цифровой RIGOL MSO7024 широко применяется в сферах, где требуется анализ сложных электронных систем. Это идеальный инструмент для R&D-отделов, сервисных центров, производственных линий и учебных лабораторий. Его ключевая особенность — возможность анализа смешанных сигналов, что позволяет инженерам одновременно отлаживать аналоговую и цифровую части устройства.
Благодаря своим характеристикам, прибор успешно решает следующие задачи:
1. Разработка и отладка встраиваемых систем. Анализ протоколов (I2C, SPI, UART), проверка временных параметров и логических уровней. Функция «Смешанный сигнал» незаменима при работе с микроконтроллерами, где нужно видеть, как аналоговый датчик взаимодействует с цифровой логикой.
2. Проектирование источников питания. Полоса пропускания 200 МГц позволяет точно измерять шумы, пульсации и переходные процессы в импульсных блоках питания.
3. Автомобильная электроника. Диагностика CAN, LIN и других автомобильных шин, анализ сигналов с датчиков.
4. Тестирование и ремонт. Быстрый поиск неисправностей в сложной электронной схеме. Большой сенсорный дисплей с четкой сеткой делений делает визуальный анализ сигналов максимально комфортным.
Для корпоративных клиентов, которым необходимо купить высокопроизводительное оборудование, интернет-магазин «Радиосейл» предлагает комплексные решения. У нас вы можете не просто добавить в корзину базовый пробник, но и получить полное коммерческое предложение. Наши специалисты помогут подобрать оптимальную комплектацию MSO7024 и возьмут на себя решение всех организационных дел. Мощный осциллограф RIGOL на 4 канала с полосой 200 МГц — это инвестиция в точность и эффективность вашей работы, а лучшая характеристика для этого прибора — его надежность.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г7100
-
Время нарастания, нс1,75
-
Габариты, мм410x224x135
-
Глубина записи500М
-
Госреестр СИДа
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI, AUX
-
КомплектацияОсциллограф цифровой RIGOL MSO7024.
Осциллографические щупы – 4 шт. пассивных (500 МГц) RP3500A.
Крышка на переднюю панель.
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководствоКоэффициент развертки2 нс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц10Полоса пропускания, МГц200СерияMSO7000Тип дисплеяСенсорный 10,1”Тип осциллографаЦифровойЧисло каналов4+16Чувствительность1 мВ/дел - 1 В/дел / 1 мВ/дел - 10 В/дел
