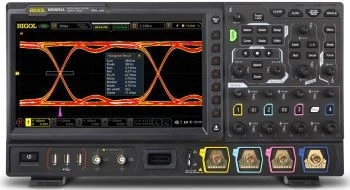

Осциллограф цифровой RIGOL MSO8074A
Артикул:
1311080621-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)1 246 665
руб.
Количество:
RIGOL MSO8074A – настольный комбинированный многофункциональный цифровой осциллограф смешанных сигналов высокого класса (HighEnd class).
Схемотехника осциллографа RIGOL MSO8074A реализована на собственном чипсете RIGOL ASIC «Phoenix» и с применением технологической платформы отображения формы сигнала UltraVision II.
Возможны опциональное расширение верхней границы полосы пропускания всех аналоговых каналов до значений 1 ГГц или 2,0 ГГц, и расширение верхней границы полосы пропускания для одного аналогового канала до значения 3 ГГц.
Все комбинированные осциллографы серии RIGOL MSO8000A имеют функциональный формат "7 приборов -в-1-ом корпусе" и поддерживают следующие измерительные функции:
- цифровой запоминающий осциллограф высокого класса,
- анализатор частотного спектра,
- цифровой вольтметр,
- 6-ти разрядный высокоточный частотомер и сумматор,
- 16-канальный логический анализатор,
- анализатор сигналов цифровых протоколов (опция),
- генератор сигналов произвольной формы (опция).
- Полоса пропускания аналоговых каналов: 0,75 ГГц (1 канал или режим половины каналов CH1+CH2 или CH3+CH4);
- 4 аналоговых канала и 1 канал EXT (внешний запуск);
- 16 цифровых каналов (цифровой пробник RIGOL RPL2316 - опция);
- Частота дискретизации в реальном времени: до 10 Гвыб/с (1 канал), до 5 Гвыб/с (2 канала), до 2,5 Гвыб/с (3 или 4 канала);
- Макс. глубина памяти: 500 МБ (1 канал), 250 МБ (2 канала), 125 МБ (3 или 4 канала);
- Скорость захвата сигнала: 600 000 осц/с;
- Запись и воспроизведение: 450 000 кадров аппаратных сигналов в режиме реального времени и в непрерывном режиме;
- Время нарастания фронта с 10% до 90% , пс: <= 556;
- Автоматическое измерение до 41 параметра сигнала, аппаратная функция измерения с полной памятью;
- Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
- Анализ гистограмм (в базовой комплектации);
- Навигационная клавиша, таблица событий;
- Глазковая диаграмма в реальном времени и программное обеспечение для анализа джиттера (опция);
- Усовершенствованное встроенное программное обеспечение для анализа мощности (опция);
- Определяемое пользователем быстрое управление одной кнопкой; 10,1-дюймовый емкостный мультисенсорный цветной экран с 256 уровнями яркости и сохранением цвета;
- Многообразие коммуникационных интерфейсов: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT и USB-GPIB (опция);
- Web control – дистанционное управление и Virtual Network Computing (VNC).
Цифровой осциллограф RIGOL MSO8074A обеспечивает максимальную аналоговую полосу пропускания до 0,75 ГГц и максимальную частоту дискретизации до 10 Гвыб/с.
Анализ глазковых диаграмм и джиттера
Модель осциллографа RIGOL MSO8074A поддерживает измерение глазковых диаграмм сигнала 1 Гбит/с для всех аналоговых каналов: высоты глазка, ширины глазка, амплитуды глазка, процента пересечения и коэффициента добротности, что помогает пользователям визуально оценить качество передачи сигналов по цифровым каналам связи, оценить межкодовые помехи в системе и внести улучшения в конструкцию разработки.
Модель осциллографа RIGOL MSO8074A позволяет одновременно измерять несколько непрерывных битов и составлять статистику, эффективно выполняя анализ джиттера для большого количества данных. Из графика тренда джиттера и гистограммы вы можете быстро получить представление о характере и источнике джиттера, что значительно повышает эффективность работы инженеров.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г9200
-
Габариты, мм410x224x135
-
Глубина записи500М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB HOST & DEVICE, LAN, HDMI, TRIG OUT, USB-GPIB
-
КомплектацияОсциллограф RIGOL MSO8074A.
Кабель питания.
USB кабель.
Пассивный высокоимпедансный пробник (500 МГц) RP3500A 4 шт.
Крышка на переднюю панель.
Краткое руководство по эксплуатации. -
Коэффициент развертки500 пс/дел - 1000 с/дел
-
Максимальная частота дискретизации, ГГц10
-
Полоса пропускания, МГц750
-
СерияMSO8000
-
Тип дисплеяСенсорный 10,1”
-
Тип осциллографаЦифровой
-
Число каналов4 (+16)
-
Чувствительность1 мВ/дел - 1 В/дел, 1 мВ/дел - 10 В/дел
