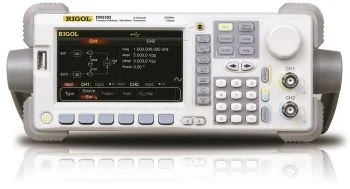

Генератор сигналов RIGOL DG5352

Генератор сигналов модели RIGOL DG5352 внесен в Госреестр СИ РФ за № 55992-13. Срок действия Свидетельства об утверждении типа СИ 19.12.18. Установленный межповерочный интервал — 1 год.

Формирование выходного сигнала осуществляется с применением метода прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.

Функциональные возможности генератора сигналов RIGOL DG5352:

• частота дискретизации генератора: 1 Гвыборок/с;
• два независимых выходных канала с поддержкой связи по частоте и фазе;
• генерация сигнала с псевдослучайной перестройки рабочей частоты FH (опция) с интервалом скачков до 80 нс и свободным редактированием последовательности частот;
• модуляции как внешними сигналами пользователя, так самим генератором векторного сигнала IQ;
• разрешение по вертикали: 14 бит;
• длительность записи: до 128 млн. точек;
• формы сигнала: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, экспоненциальное возрастание, экспоненциальное понижение, sinx/x, ЭКГ, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянный ток, сигналы произвольной формы;
• диапазон амплитуд (нагрузка 50 Ом): 5 мВпик-пик — 10 Впик-пик (до 100 МГц);
• погрешность (частота 1 кГц): ±1% от установленного знач. ±1 мВпик-пик;
• развитый функционал модуляции выходного сигнала различными методами для аналоговых (AM, FM, PM) и цифровых сигналов (ASK, FSK, PSK, PWM). Для цифровых сигналов часто используется другой термин — манипуляция.

Характеристики частот генератора RIGOL DG5352:

• синусоидальная: 1 мкГц – 350 МГц;
• прямоугольная: 1 мкГц – 120 МГц;
• пилообразная: 1 мкГц – 5 МГц;
• шум: диапазон частот 250 МГц (-3дБ);
• сигналы произвольной формы: 1 мкГц – 50 МГц;
• импульсная: 1 мкГц – 50 МГц.

АМ-амплитудная модуляция:

• форма несущей: синусоидальная, прямоугольная, пилообразная, произвольной формы;
• источник запуска генератора: внутренний/внешний;
• модулирующий сигнал: синусоидальный, прямоугольный, пилообразный,
• шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц);
• глубина АМ: 0 – 120%.

FМ-частотная модуляция:

• форма несущей: синусоидальная, прямоугольная, пилообразная, произвольной формы;
• источник запуска генератора: внутренний/внешний;
• модулирующий сигнал: синусоидальный, прямоугольный, пилообразный,
• шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц);
• девиация частоты: 0-5 МГц.

PМ-фазовая модуляция:

• форма несущей: синусоидальная, прямоугольная, пилообразная, произвольной формы;
• источник запуска генератора: внутренний/внешний;
• модулирующий сигнал: синусоидальный, прямоугольный, пилообразный,
• шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц);
• девиация фазы: 0 – 360°.

ASK-манипуляция:

• форма несущей: синусоидальная, прямоугольная, пилообразная, произвольной формы;
• источник запуска генератора: внутренний/внешний;
• внутренняя частота FSK: 2 мГц – 1 МГц; коэффициент заполнения – 50%.

FSK-манипуляция:

• форма несущей: синусоидальная, прямоугольная, пилообразная, произвольной формы;
• источник запуска генератора: внутренний/внешний;
• внутренняя частота ASK: 2 мГц – 1 МГц; коэф.заполнения – 50%.

PSK-манипуляция:

• форма несущей: синусоидальная, прямоугольная, пилообразная, произвольной формы;
• источник запуска генератора: внутренний/внешний;
• внутренняя частота PSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.

PWM-манипуляция:

• форма несущей: импульс;
• источник запуска генератора: внутренний/внешний;
• модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц);
• отклонения по ширине: 0 – 100° от длительности импульса.

IQ-манипуляция:

• форма несущей: синусоидальный (до 100 МГц);
• источник запуска генератора: внутренний/внешний;
• карты-схемы: 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательские.

Свипирование:

• форма несущей: синусоидальная, прямоугольная, пилообразная, произвольной формы;
• источник запуска генератора: внутренний/внешний/ручной;
• линейный, логарифмический или шаговый;
• направление: вверх и вниз;
• начальная/конечная частота: 1 мкГц — 100 МГц;
• время свипирования: 1 мс – 300 с.

Пакетный режим:

• форма несущей: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольной формы;
• частота несущей 1 мкГц — 100 МГц;
• источник запуска генератора: внутренний/внешний/ручной;
• тип: с количеством циклов от 1 до 1 000 000 циклов, неограниченный;
• старт/стоп фазы: 0° — 360°;
• внутренний период: 1 мкс – 500 с;
• источник стробирования: внешний запуск.

Универсальный генератор сигналов RIGOL DG5352 — стандартное решение для точного измерения и анализа различных типов сигналов. Устройство позволяет использовать два независимых канала с функцией синхронизации по частоте и фазе, обеспечивая широкий спектр возможностей для тестирования оборудования.

Технология прямого цифрового синтеза DDS, поддержка генерации стандартных форм сигналов, включая квадрат и импульс, в совокупности с прочими полезными функции делают устройство незаменимым для современных лабораторий по производству электронной техники.
