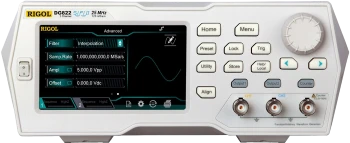

Генератор сигналов RIGOL DG822
В генераторе сигналов RIGOL DG822 обеспечиваются мощные и гибкие возможности по формированию сигналов при помощи таких функций, как фильтрация, регулировка шага, сглаживание и интерполяция.
Универсальный генератор сигналов RIGOL DG822 позволяет формировать до 16-ти предустановленных произвольных форм сигнала, наиболее часто используемых в инженерных приложениях, медицинской электронике, автомобильной электронике, математической обработке и других областях.
Наряду со 160-ю гармоническими формами сигнала, этот генератор, аналогично генераторам серии RIGOL DG1000Z, позволяет формировать сложные сигналы с АМ, ЧМ, ФМ, АМн, ЧМн, ФМн и ШИМ-модуляциями, выполнять свипирование по частоте, работать в режиме выдачи пачек импульсов и генератора гармоник до 8-го порядка.
В отличие от генераторов сигналов торговой марки RIGOL предыдущих серий, в этой модели прибора предусмотрена возможность создания тестовых сигналов для предварительных испытаний, имитирующих RS232-последовательности, псевдослучайные последовательности (PRBS), создавать и редактировать другие полные последовательности, а также выводить двухтональные сигналы.
Расширить возможности по формированию сложных сигналов с помощью генератора RIGOL DG822 можно за счет комбинирования и наложения различных форм выходных сигналов и последовательностей с разных каналов.
Универсальный генератор сигналов RIGOL DG822 имеет цветной 4,3-дюймовый дисплей с полным сенсорным управлением.
Генератор сигналов RIGOL DG822 имеет оригинальный компактный дизайн с новой конструкцией системы тепловыделения, обеспечивающей устойчивое функционирование приборов в различных условиях эксплуатации.
Для дистанционного управления от персонального компьютера в генераторе имеются ряд интерфейсов, расположенных на задней панели прибора, в том числе: USB device, USB host с возможностью управления по GPIB при помощи подключаемого опционального адаптера USB-GPIB. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.
Основные технические характеристики генератора СПФ RIGOL DG822:
- формирование сигнала методом прямого синтеза (DDS);
- количество каналов: 2;
- максимальная частота выходного сигнала: 25 MHz;
- максимальная глубина памяти: 2 M;
- до 160 встроенных форм сигнала произвольной формы;
- частота дискретизации до 125 МГц, вертикальное разрешение 16 бит;
- разнообразие возможностей аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM;
- расширенный набор входов и выходов: вход внешней модуляции, вход эталонной частоты (10MHz), вход внешней синхронизации, выход сигнала, выход канала синхронизации;
- встроенный генератор гармоник (до 8-й гармоники);
- встроенный 7-разрядный полнофункциональный частотомер до 240 МГц;
- интерфейс USB Host/Device в стандартной комплектации, поддержка адаптера USB-GPIB;
- 4.3'' TFT цветной сенсорный экран;
- поддержка выходов: RS232, PRBS и двухтональный.
Основные особенности генераторов сигналов Rigol серии DG800:
- уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы; восстановление сигнала без искажения; регулировка и точность частоты дискретизации; неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс;
- 2 млн. точек (в стандартной комплектации) или 8 млн. точек (опции) — длина записи на каждый канал для сигнала произвольной формы;
- двухканальный сигнал (опционально) с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала;
- высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц;
- встроенный генератор гармоник (до 8-й гармоники);
- встроенный 7-разрядный полнофункциональный частотомер до 240 МГц;
- до 160 встроенных форм сигнала произвольной формы, включая общие сигналы для инженерии, медицинской электроники, автомобильной электроники, математики и для других различных областей науки и техники;
- частота дискретизации до 125 МГц, вертикальное разрешение 16 бит;
- функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера;
- разнообразие возможностей аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM;
- функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала;
- функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя;
- интерфейс USB Host/Device в стандартной комплектации, поддержка адаптера USB-GPIB;
- 4.3'' TFT цветной сенсорный экран;
- поддержка выходов: RS232, PRBS и двухтональный.
Инновационный генератор серии DG800 сочетает универсальность и высокую точность. Благодаря технологии SiFi II обеспечивается поточечное формирование сигналов произвольной формы с минимальными искажениями.
Универсальный генератор сигналов RIGOL DG822 поддерживает два канала, что расширяет возможности комбинирования сигналов. Встроенная функция генерации охватывает как стандартные формы волн, так и сложные модуляции, включая шумы.
Интернет-магазин «Радиосейл» предлагает купить генератор сигналов DG822 по доступным ценам.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит16
-
Вес, г2800
-
Габариты, мм237,4x97x268
-
Глубина записи2М
-
Госреестр СИНет
-
Диапазон частот1 мкГц - 25 МГц
-
ИнтерфейсыUSB device, USB host, USB-GPIB
-
КомплектацияГенератор сигналов RIGOL DG822.
Кабель питания.
USB кабель.
Кабель DBC-BC.
Краткое руководство по эксплуатации. -
СерияDG800
-
Тип дисплеяСенсорный 4.3"
-
Точность, ppm1
-
Частота дискретизации, Мвыб/с125
-
Число каналов2
