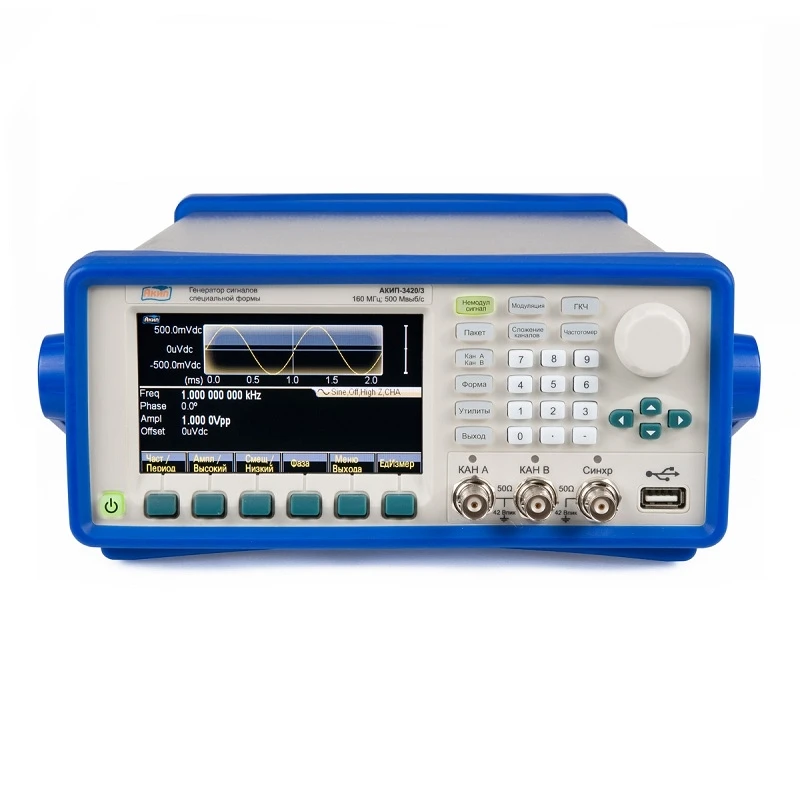

Генератор сигналов АКИП-3420/1
В модельный ряд входит три генератора с максимальной выходной частотой до 80/ 120/ 160 МГц (синус). Новинки серии АКИП-3420 дополняют перечень популярных моделей АКИП-3407А и являются её модернизацией и логическим продолжением линейки в области ВЧ диапазона.
Наличие в генераторах АКИП-3420 двух полностью независимых выходных каналов обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для возможности согласования при подключении к различным типам трактов. Новинки построены с применением технологии прямого цифрового синтеза (DDS), что позволяет формировать точные, стабильные и неискаженные по форме сигналы.
Основные возможности и функциональность:
- Формирование произвольных сигналов (СПФ/ Arb): макс. дискретизация 500 МГц, ЦАП 14 бит
- Более 150 типов сигналов: стандартная форма (синус, прямоуг., треугольник, импульс, шум) и функциональные сигналы (145 форм), включая PRBS (Pseudorandom Binary Sequence), Exponential Fall/Rise, Logarithm, Sinc, Gaussian, Cardiac, Tangent, Semi-Circle, Quake
- Внутренний опорный генератор: ±2х10-6 (опция 100: ±2x10-7)
- 13 видов модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов Кан1/ Кан2) и др.
- Режим свипирования (ГКЧ), пакетный режим (Burst) с корректировкой фазы
- Формирование выходного сигнала с вводом гармоники (№1…№50 макс.)
- Встроенный частотомер до 350 МГц
- Графический ЖК-дисплей с диагональю 11 см.
- Интерфейсы USB (2) и LAN
- Усилитель мощности х2 (опция 1: до 200 кГц, до 2 Вт/ 50 Ом)
Генераторы имеют удобное меню и конфигурацию органов управления, широкоформатный цветной дисплей. В базовой версии генераторы АКИП-3420 оснащены интерфейсом USB для удаленного управления приборами при помощи SCPI-команд.
Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы. Оптимальные технические характеристики и доступная цена обеспечивают генераторам прогнозируемый успех в своем классе у специалистов. Широкие функциональные возможности генераторов АКИП-3420 позволяют использовать их в разнообразных сферах: экспериментальные исследования и образовательные приложения (наука, ВУЗ), лабораторное тестирование, промышленное производство, технический дизайн, электронное моделирование, отладка и ремонт РЭА.
Наряду с выпускаемыми и доступными для заказа генераторами СПФ АКИП-3407А (5 моделей), АКИП-3410 (3 модели), АКИП-3413 (3 модели) новинки увеличили ассортиментное предложение в современных измерительных приложений для выбора потребителями.
-
Бренд (производитель)АКИП
-
Вес, кг03.июл
-
Вид интерфейсаUSB | LAN
-
Габариты, мм367x256x106
-
Гарантия1 год
-
Госреестр СИДа
-
Диаметр экрана, мм110
-
Диапазон рабочих температур, °С0…+40
-
ДисплейДа
-
Количество каналов2
-
КомплектацияГенератор сигналов АКИП-3420/1.
Шнур питания.
Соединительный кабель.
Компакт диск с ПО. -
Напряжение питания, В220
-
Опорный генератор±2x10-6
-
Разрешение дисплея480х272
-
Разрешение по частоте (RBW), Гц0.000001
-
Сопротивление, Ом50
-
Тип генераторасигналов специальной формы
-
Тип дисплеяГрафический цветной TFT
-
Частотный диапазонот 1 мкГц до 80 МГц
