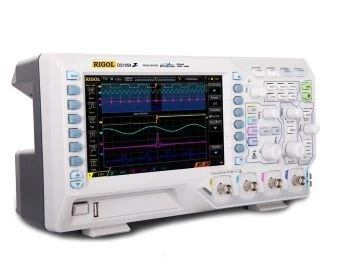

Осциллограф цифровой RIGOL DS1054Z
Прибор RIGOL DS1054Z — это 4-канальный запоминающий осциллограф c полосой пропускания в 50 МГц, с максимальной частотой дискретизации в режиме реального времени до 1 ГГц и максимальной скоростью запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность увеличения размера записи и воспроизведения сигнала до 60 000 кадров в секунду).
Современный цветной LCD-экран высокого разрешения увеличенного размера в 7 дюймов по диагонали существенно улучшает пользовательские характеристики приборов и позволяет применять их при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4-го поколения.
Внедрены традиционные достоинства осциллографов марки RIGOL, такие как компактный дизайн, малые габариты и большое количество встроенных функций измерения параметров сигналов.
В основе таких возможностей лежит фирменная технология «UltraVision» от Ригол. Она обеспечивает большую глубину памяти для записи данных и высокую скорость обновления экрана. Это позволяет осуществлять быстрый захват и детальный анализ аномалий, которые обычный сигнал может скрывать. Чувствительность от 1 мВ/дел и низкий уровень собственных шумов открывают возможность работать с очень слабыми сигналами.
Благодаря этому прибор становится незаменимым помощником для широкого круга специалистов. Четыре канала позволяют анализировать взаимосвязанные процессы, например запуск питания и отклик логики с задержкой в единицы нс, где важна каждая цифра на осциллограмме. Высокий функционал и большой экран делают модель DS1054Z оптимальным выбором, если вы решили купить доступный осциллограф. Полоса пропускания в 50 МГц достаточна для большинства задач, а при заказе специальных опций его возможности только растут.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит14
-
Вес, г3200
-
Время нарастания, нс5,8
-
Габариты, мм313x161x122
-
Глубина записи24М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB Device, 2 USB Host, LAN
-
КомплектацияОсциллограф RIGOL DS1054Z.
Осциллографические щупы – 4 шт. пассивных (150 МГц).
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство по эксплуатации. -
Коэффициент развертки5 нс/дел – 50 с/дел
-
Максимальная частота дискретизации, ГГц1
-
Полоса пропускания, МГц50
-
Режим работыAC, DC, GND
-
СерияDS1000Z
-
Тип дисплеяЦветной 7” TFT
-
Тип осциллографаЦифровой
-
Число каналов4
-
Чувствительность1 мВ/дел – 10 В/дел
