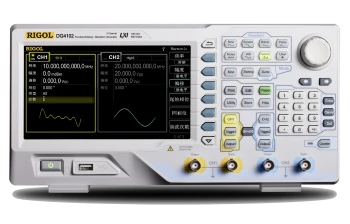

Генератор сигналов RIGOL DG4102
Генератор RIGOL DG4102 работает на основе технологии прямого цифрового синтеза DDS, представляет собой многофункциональный измерительный прибор и предоставляет пользователю следующие функциональные возможности:
- функциональный генератор;
- генератор сигналов произвольной формы;
- генератор импульсов;
- генератор гармоник;
- аналоговый/цифровой модулятор;
- частотомер.
Основные особенности генератора RIGOL DG4102:
1. Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного, выводимого сигнала с низким уровнем помех.
2. 7-дюймовый цветной ЖК-дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов.
3. 60 МГц — максимальная выходная частота (синус), 500 МВыб/сек — частота дискретизации, вертикальное разрешение — 14 бит.
4. Прецизионная установка фазы по двум каналам.
5. 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гаусса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д.
6. Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала.
7. Отдельное формирование времени нарастания/спада импульса.
8. Возможность установления необходимой гармоники сигнала и амплитуды; возможность формирования гармоник до 16-го порядка.
9. Возможность наложения Гауссового шума на основные сигналы.
10. Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK и PWM.
11. Поддержка «свипирования» и «вспышки».
12. Два канала могут выполнять внутреннюю / внешнюю модуляцию и внутренний / внешний / ручной запуск по отдельности или одновременно.
13. Два канала могут формировать сигнал синхронизации одновременно или по-отдельности.
14. Возможность установления связи между каналами по частоте, фазе и амплитуде одновременно или по-отдельности.
15. Обеспечение функции частотомера, позволяющей измерять различные параметры внешнего сигнала, такие как частота, период, скважность, длительность положительного/отрицательного импульса, а также формирование статистических данных по проведенным измерениям.
16. Возможность копирования сигналов с соседнего канала.
17. Сохранение и загрузка 10 файлов сигналов произвольной формы и 10 настроек (установок) прибора. Возможность загрузки файлов CSV и TXT, находящихся на USB-накопителе.
18. Стандартные интерфейсы: USB-host, USB-device и LAN.
19. Ввод/вывод: вывод сигналов, вывод сигнала синхронизации, ввод модуляции, ввод/вывод опорной частоты 10 МГц, ввод/вывод триггера.
20. Поддержка USB-накопителя с файловой системой FAT.
21. Поддержка удаленного управления прибором через 10/100МБ сеть Ethernet.
22. Поддержка стандарта LXI-C (версия 1.2).
23. Англоязычный и китайский интерфейс.
24. Возможность редактирования сигналов при помощи ПК.
25. Наличие замка безопасности (фиксатора).
Технические характеристики генератора DG4102:
|
Общие данные |
|
|
Число каналов |
2 |
|
Частота |
100 МГц |
|
Частота дискретизации |
500 МВыб/сек |
|
Разрешение по вертикали |
14 бит |
|
Стабильность частоты |
2 ppm |
|
Виды сигналов |
до 150 встроенных в память форм сигналов |
|
Виды модуляции |
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
|
Частотомер |
встроенный 7-разрядный до 200МГц |
|
Дисплей |
ЖК, 7 дюймов, 800х480 точек |
|
Габариты |
313х160,7х116,7 мм |
|
Вес |
3,2 кг |
Генератор Rigol DG4102 функционален и надежен. Способен создавать четные и нечетные гармоники, а благодаря наличию функции частотомера он может использоваться для точного тестирования и отладки электронных устройств. За счет возможностей аналогового модулятора прибор позволяет проводить различные измерения: от простых тестов до сложных исследований.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит14
-
Вес, г3200
-
Габариты, мм313x160,7x116,7
-
Глубина записи16К
-
Госреестр СИДа
-
Диапазон частот1 мкГц - 100 МГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DG4102.
Кабель питания.
USB кабель.
Кабель BNC (1 м).
Краткое руководство по эксплуатации. -
СерияDG4000
-
Тип дисплеяЦветной 7"
-
Точность, ppm2
-
Частота дискретизации, Мвыб/с500
-
Число каналов2
