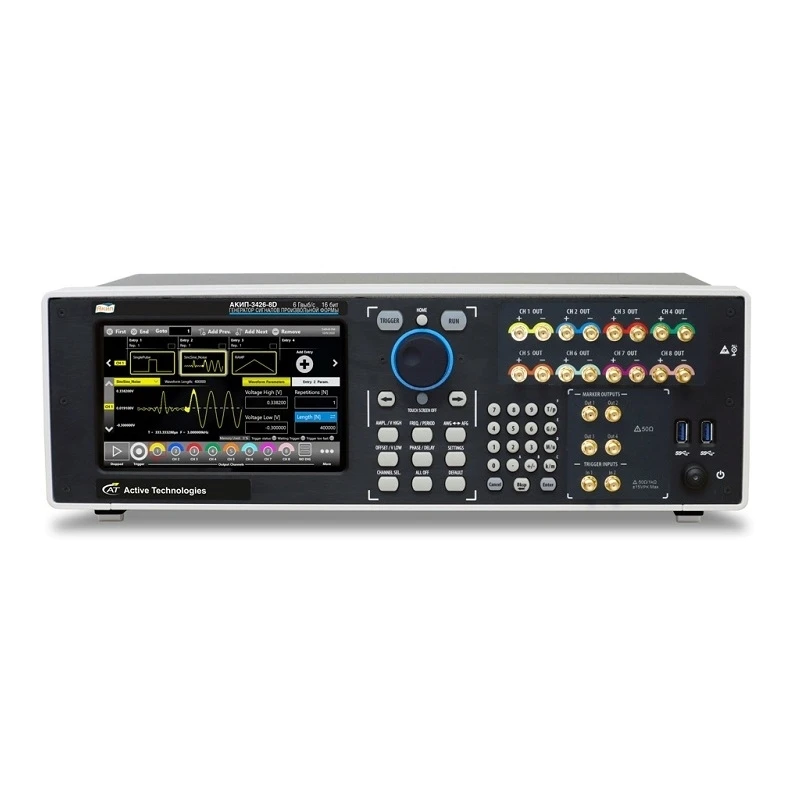

Генератор сигналов АКИП-3426-2
Серия АКИП-3426 - это самые быстрые в мире 16-битные генераторы произвольной и специальной формы (модели с 2, 4 и 8 аналоговыми каналами), которые можно использовать в качестве генератора импульсов. Одиночный или двойной импульс можно создать на несколько секунд благодаря интуитивно понятному пользовательскому интерфейсу.
Серия генераторов АКИП-3426 обладает следующими основными характеристиками: несимметричные или дифференциальные выходы (в зависимости от модели), частота дискретизации 6,16 ГГц, диапазон выходного напряжения до 5 В, время нарастания/спада 175 пс (уровень 10%-90% в режиме True ARB) и глубину памяти до 4 ГБ (в зависимости от опции). Данные характеристики делают эту серию генераторов идеальным выбором для использования в самых различных областях автомобильной, аэрокосмической и оборонной промышленности и приложений для тестирования полупроводников.
До 8 аналоговых каналов и до 32 опциональных цифровых каналов (стандарты TTL или LVDS) позволяют пользователю создавать на одном приборе смешанные сигналы с генерацией аналоговых и цифровых сигналов.
Программная опция генератора кодовых последовательностей (PAT) позволяет выдавать поток двоичной информации через аналоговые каналы (выход тип-SMA) с частотой обновления 1,54 Гбит/с, также имеется возможность генерации сигнала псевдослучайной двоичной последовательности (PRBS).
Самая старшая 8-канальная модель позволяет выполнить объединение до четырех приборов, по шине синхронизации, для создания самого мощного в мире генератора смешанных сигналов, состоящего из 32 аналоговых и 128 цифровых каналов.
Ключевые возможности и сферы применения генератора СПФ АКИП-3426:
- Генерация импульса в режиме TrueARB с временем нарастания 175 пс, минимальной длительностью 230 пс, уровнем сигнала до 5 В на нагрузке 50 Ом и смещением до ± 2,5 В.
- До 32 аналоговых и 128 цифровых полностью синхронизированных каналов.
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
- Минимальная задержка между сигналами внешнего запуска и выходным аналоговым сигналом.
- Генерация тестовых сигналов радара с минимальными характеристиками паразитных помех.
- Режим формирования произвольного сигнала (до 16384 сегментов) для создания сложных сценариев Electronic Warfare
- Создание тестовых сигналов LiDAR для аэрокосмической и оборонной промышленности, автомобилей и мобильных устройств.
- Встроенное программное обеспечение Waveform Editor для создания различных тестовых сигналов или импорт с помощью сторонних приложений, таких как MatLab, Labview, C ++, .NET и т. д.
- Высота 3U, возможность монтажа в 19” стойку (опция)
-
Бренд (производитель)АКИП
-
Вес, кг12
-
Вид интерфейсаUSB, LAN
-
Габариты, мм135x445x320
-
Гарантия1 год
-
Госреестр СИНет
-
Диаметр экрана, мм177.8
-
ДисплейДа
-
Количество каналов2
-
КомплектацияГенератор сигналов произвольной формы АКИП-3426-2.
Шнур питания.
Сопроводительная документация. -
Максимальная частота дискретизации, ГГцдек.32
-
Мощность, Вт100
-
Напряжение питания, В100…240
-
Операционная системаWindows 10
-
Опорный генератор±2x10-6
-
Разрешение дисплея1024х600
-
Разрядность дисплеяЦАП: 16 бит
-
Температура хранения,_-20 ...60
-
Температура эксплуатации, °С+5_С ... +40_С, относительная влажность _ 80%
-
Тип генераторасигналов специальной формы
-
Тип дисплеяграфический ЖК-дисплей
-
Частотный диапазонот 1 мкГц до 2 ГГц
