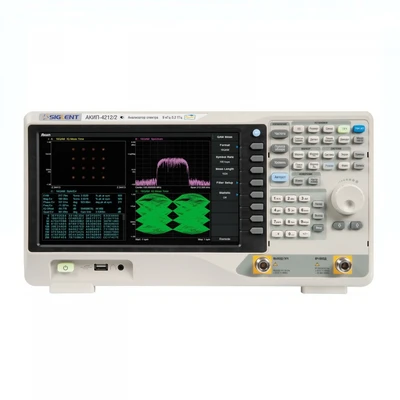

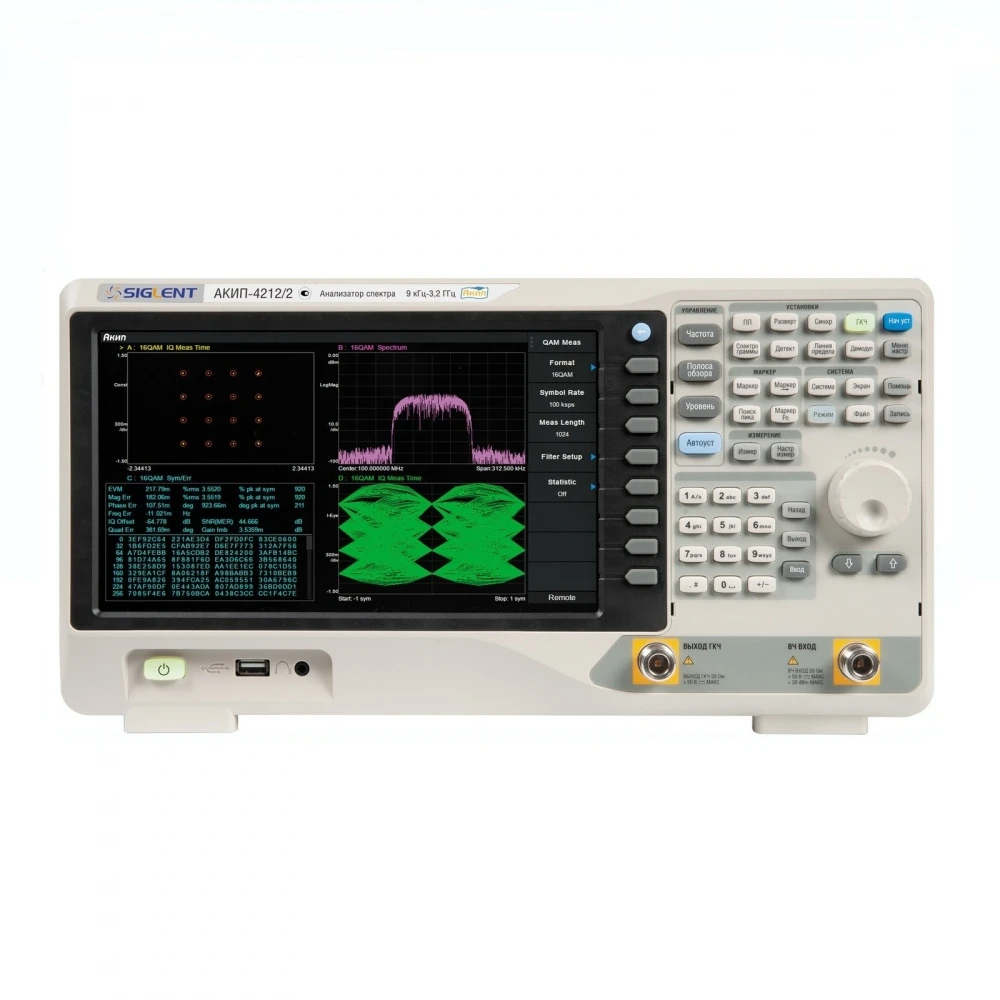

Анализатор спектра АКИП-4212/3 с опцией AMK

Анализатор спектра АКИП-4212/3 до 7,5 ГГц

Анализаторы спектра серии АКИП-4212 - это мощные и гибкие инструменты для анализа спектра и сигналов с частотным диапазоном до 7 5 ГГц. Анализатор обеспечивает надежные автоматические измерения и несколько режимов работы.

Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов.

Режимы отображения

• Анализатор спектра серии АКИП-4212 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
• Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
• PvT – отображение огибающей высокочастотного сигнала.
• 3D – отображение трехмерной проекции спектра сигнала.
• Спектрограмма – отображение истории изменения сигнала по времени.
• Комбинированный режим – одновременное отображение нескольких режимов на экране.

Дистанционное управление

• ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:
• Стандартное программное обеспечение EasySpectrum
• WebServer через LAN интерфейс
• Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.
• Создание собственного ПО.

Основные технические характеристики

• Диапазон частот: АКИП-4212/3 от 9 кГц до 7,5 ГГц
• Встроенный трекинг генератор, диапазон частот: АКИП-4213/1 от 100 кГц до 7,5 ГГц
• Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен)
• Низкий уровень фазовых шумов: до -96 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)
• Разрешение ПЧ 1 Гц (RBW)
• Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10)
• Встроенный предусилитель в стандартной комплектации
• Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум

Программные опции

• Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор
• Анализ параметров модуляции АМн, ЧМн, ФМн, QAM
• Анализ параметров модуляции АМ, ЧМ
• Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания

Особенности

Предустановлена опция AMK - расширенный набор измерений (измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). Встроенный предусилитель и трекинг-генератор. Программные опции - рефлектометр, фильтры ЭМС (9 кГц, 120 кГц, 1 МГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM
