Осциллограф АКИП-4155/3

Низкопрофильные цифровые запоминающие осциллографы серии АКИП-4155 обеспечивают до 8 аналоговых каналов + 16 цифровых каналов в компактном корпусе. Осциллографы этой серии выпускаются с полосами пропускания 2 ГГц / 1 ГГц / 500 МГц, имеют максимальную частоту дискретизации 5 Гвыб/с (10 Гвыб/с ESR).

Максимальная скорость захвата 170 000 осциллограмм/с (в обычном режиме, до 750 000 в режиме последовательности). В осциллографах используется инновационная цифровая система синхронизации с высокой чувствительностью и низким джиттером. Система синхронизации поддерживает несколько мощных режимов срабатывания, включая срабатывание по последовательной шине.

Такие инструменты, как запись истории, функции поиска и навигации, тест по маске, анализ мощности и анализ джиттера, построение глазковой диаграммы, впечатляющий набор измерительных и математических возможностей, опции генератора сигналов произвольной формы 25 МГц и

декодирования последовательных сигналов делают АКИП-4155 универсальным и позволяют решать множество задач.

АКИП-4155 можно использовать как автономный осциллограф, подключив к нему внешний дисплей и мышь. Кроме того, им можно дистанционно управлять по локальной сети благодаря удобному встроенному веб-серверу. В сочетании с 64-канальным распределителем синхронизации (SYN64) несколько модулей АКИП-4155 могут быть организованы в высокоскоростную систему сбора данных с количеством каналов до 512. Полный набор команд SCPI через стандартное 1000M LAN-соединение обеспечивает очень быстрый сбор данных для ускорения автоматизированных тестовых приложений.

Основные характеристики

• Базовые модели 4 или 8 каналов + 1 внешний триггер. Объединение нескольких устройств для создания высокоскоростной системы сбора данных с 512 каналами.
• Полоса пропускания до 2 ГГц с частотой дискретизации 5 Гвыб/с (10 Гвыб/с в режиме ESR) на каждом канале.
• Низкий уровень шумов, поддержка вертикальных шкал от 0,5 мВ/дел до 10 В/дел
• Скорость захвата формы сигнала до 170 000 осциллограмм/с (в обычном режиме, до 750 000 в режиме последовательности)
• Поддержка 256-уровневой градации интенсивности и режимов отображения цветовой температуры
• Общая длина записи 500 МБ
• Интеллектуальная схема синхронизации: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup / hold, Delay и Video (поддерживается HDTV), синхронизация по зоне
• Синхронизация и декодирование последовательной шины, поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester
• Режим сегментированного сбора (Sequence), разделяющий максимальную длину записи на множество сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем, с очень малым мертвым временем между сегментами для захвата квалифицирующего события
• Функция записи исторической формы сигнала (History), максимальная длина записываемой формы сигнала составляет 80 000 кадров
• Автоматические измерения по 50+ параметрам, поддержка статистики с гистограммой, треком, трендом, измерение стробирования, а также измерения по математике, истории, памяти
• 4 математические трассы (8 МБ БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т.д.), поддерживает редактор формул
• Большое количество функций анализа данных, таких как поиск, навигация, цифровой вольтметр, частотомер, гистограмма формы сигнала, анализ мощности и анализ глазковых диаграмм, джиттера
• 16 цифровых каналов

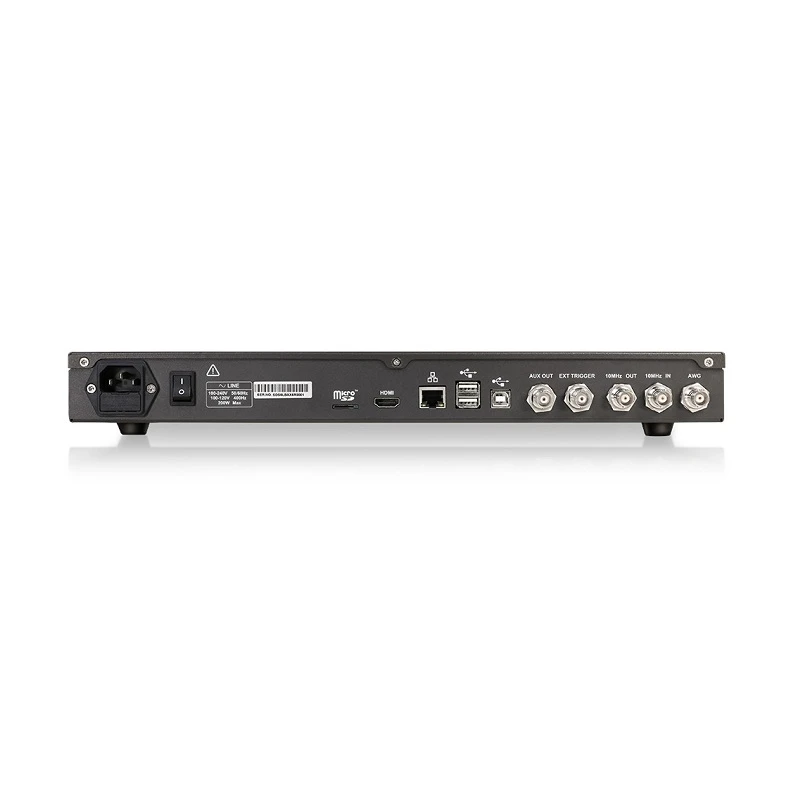

• Функция генератор сигналов произвольной формы 25 МГцИнтерфейсы включают: 4x USB Hosts, USB Device (USBTMC), 1000M LAN VXI-11/ Telnet/ Socket), micro SD card, Pass/Fail, Trigger Out, HDMI, 10MHz In, 10MHz Out
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера. Поддерживает команды дистанционного управления SCPI. Поддержка внешней мыши и клавиатуры
